許多傳統采光系統在將自然光引入室內時存在光照不均勻的問題。這可能導致室內出現明暗不一致的區域，使得某些區域過于明亮，而其他區域則較暗，給人們帶來不舒適的感覺。

除此之外，在某些情況下，陽光的直射可能導致眩光和過度的熱量進入室內。這可能會導致眼睛疲勞、溫度過高和能源浪費。

傳統的窗簾和百葉窗等遮陽裝置在控制陽光時可能存在不便或效果不佳的問題。

為了減少能源消耗，很多學者和工程師已經引入了不同的方法來改進采光系統，但由于復雜、高成本和設計不足等原因，這些采光系統并沒有得到廣泛應用。

因此，研究均勻照明高效采光系統具有重要的現實意義。

傳統采光系統

在傳統的采光系統中，最被人熟知的是窗戶、天窗等，其他的例如光管采光系統、高效反射型采光系統、光纖采光系統和智能照明控制系統少數大眾可能有所了解，這些采光系統被廣泛應用與各種場景，各有其優勢。

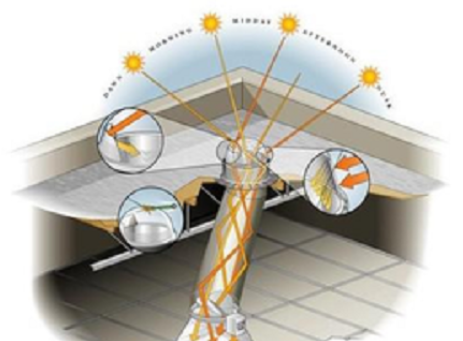

光管采光系統利用光導纖維或反射管將自然光從屋頂或墻壁引導到室內。

這些系統通常包括一個采光面板或透明穹頂，在室外收集自然光，并通過光管傳輸?shù)叫枰彰鞯氖覂?nèi)空間。

光管采光系統可以實現遠距離的采光，適用于深處無法直接通過窗戶獲得自然光的區域。

高效反射型采光系統利用反射器、聚光鏡和光線導引結構來捕獲和引導自然光線。

反射器和聚光鏡可以將光線聚焦到集中區域，并通過光線導引結構將光線傳輸?shù)叫枰彰鞯膮^(qū)域。

這種系統可以實現較高的照明效果，并減少能源消耗。

光纖采光系統使用光纖作為光傳輸媒介，將自然光引導到需要照明的區域。這些光纖可以是塑料光纖或光導纖維，具有良好的光傳輸性能。

光纖采光系統可以實現靈活的光線引導和分布，適用于復雜的建筑結構和特殊的照明需求。

現代采光系統通常結合智能照明控制系統，通過感應器、光亮度調節器、時鐘計時器等設備，實現自動調節和管理室內光照。

這些系統可以根據光線強度和使用需求，自動調節人工照明和自然光的比例，實現能源節約和舒適的照明環境。

這些采光系統的設計和應用可以根據建筑的需求和特點進行選擇和定制。通過選擇合適的采光系統，可以實現能源節約、提高室內舒適性，并提供良好的自然照明效果。

盡管現有的采光系統在提供自然照明方面有一定的優勢，但它們也存在一些缺點，包括：

依賴天氣和日照條件：采光系統的效果受到天氣和日照條件的限制。在陰雨天氣或夜間，自然光的可用性降低，導致室內依賴于人工照明。

不均勻的照明分布：某些采光系統可能無法實現均勻的照明分布，導致室內存在明暗差異或陰影區域。這可能對工作或活動的可見性和舒適性產生負面影響。

陰影和眩光問題：一些采光系統可能會引入陰影或產生眩光，影響視覺舒適性和工作效率。例如，光管采光系統在光線傳輸過程中可能會產生陰影或漏光。

難以適應不同建筑結構：某些采光系統在安裝和適應不同類型和形狀的建筑結構時可能面臨困難。建筑物的布局和設計可能限制了采光系統的應用和效果。

成本和維護：一些采光系統的成本較高，特別是在涉及復雜的光學器件、反射器和光導纖維等技術時。此外，某些系統可能需要定期維護和清潔，以確保其正常運行和效果。

可能的能源浪費：如果沒有適當?shù)恼彰骺刂葡到y(tǒng)，采光系統可能導致能源浪費。在光線充足的情況下，過度依賴人工照明可能會導致不必要的能源消耗。

基于此，更高效、均勻和可靠的自然照明解決方案顯得尤為重要。

改進的基于光纖的采光系統

Himawari太陽能照明系統是已經存在的基于光纖的系統，這種系統存在兩個系列的型號。

Himawari太陽能照明系統采用光纖傳輸自然光，能夠?qū)⑹彝獾年柟庖龑?dǎo)到室內，為建筑提供自然照明。它利用太陽能作為綠色能源，減少了對傳統電力的依賴，并幫助節約能源和降低碳排放。

并且Himawari系統的設計和技術使得光線傳輸更靈活，適用于復雜的建筑結構和無法直接獲得自然光的區域。但是該系統仍存在著一些缺陷：

高成本：Himawari太陽能照明系統使用石英玻璃光纖作為光傳輸介質，這使得系統的成本較高。

光纖數量限制：該系統在室外采集自然光，并通過光纖將光線傳輸?shù)绞覂?nèi)。然而，由于光纖數量的限制，傳輸?shù)绞覂?nèi)的光線照明效果有限，無法實現高度均勻的照明分布。

照明強度限制：由于光纖數量有限，Himawari系統的照明強度可能較低，特別是對于需要高度照明的區域或遠離采光面板的區域。這可能導致室內存在明暗差異或不足的照明問題。

尺寸限制：Himawari太陽能照明系統的室外采光面板尺寸相對較小，這限制了其能夠收集的自然光的數量和質量。這可能導致室內的照明效果不足，特別是在大型空間或有較高照明需求的區域。

可靠性和維護：由于使用了復雜的光纖和光學元件，Himawari系統可能需要較高的維護和保養成本。光纖的清潔和定期檢查可能需要專業技術人員進行，這可能增加系統的運營成本和維護困難度。

為了解決照明不均勻的問題，對基于光纖的照明系統進行了改進。

在基于光纖的均勻采光系統中，光纖被用作光的導向器和傳輸通道。它可以是傳統的光導纖維，也可以是塑料光纖。光纖的柔性和可彎曲性使得它能夠在建筑結構的復雜環境中靈活應用。

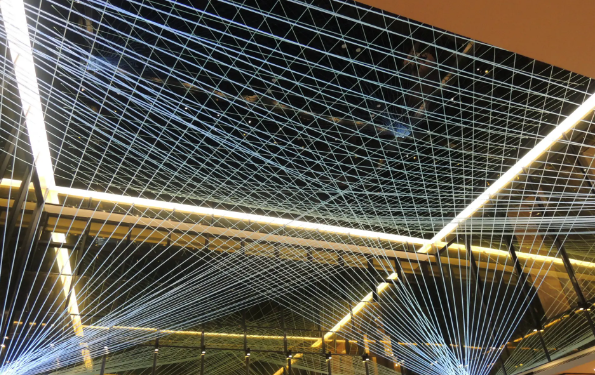

圖1 均勻照明

通過這種均勻采光系統，可以將自然光引入室內，減少對人工照明的依賴，從而節約能源和降低碳排放。

其次，光纖的靈活性和可塑性使得系統可以適應不同建筑結構和空間需求。

此外，由于光纖的光傳輸特性，系統可以實現較為均勻的照明分布，避免了明暗差異和陰影問題。

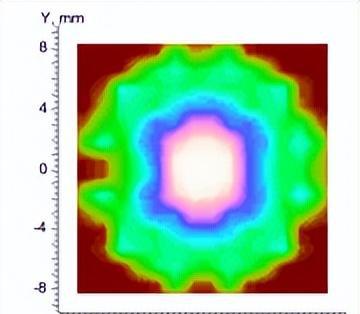

圖2 均勻照明下的熱度圖

拋物面反射器和菲涅爾透鏡的應用

在對基于光纖的采光系統的改進中，用到了拋物面反射器和菲涅爾透鏡。設計原理是是通過光的反射和折射原理實現均勻的光分布。

首先，拋物面反射器被用來實現光線的匯聚。拋物面具有特殊的幾何形狀，使得從光源發出的光線在經過反射后會聚到一個點上。這個點被稱為焦點。通過調整拋物面的曲率和直徑，可以將光線匯聚到所需的區域，實現光的集中。

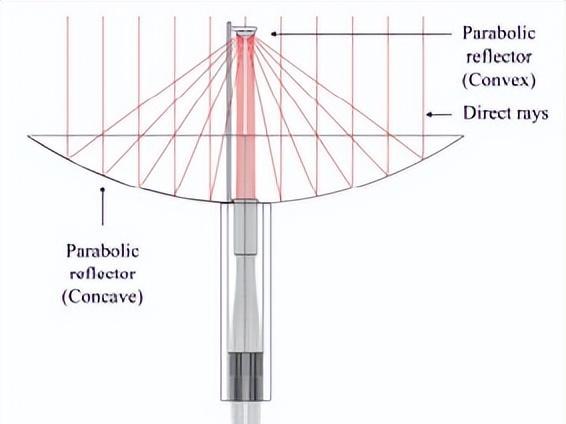

圖3 拋物面反射器

其次，菲涅爾透鏡被用來控制光線的折射和擴散。菲涅爾透鏡是一種特殊的透鏡，具有表面上分布著一系列微小棱柱狀結構的特點。這些微小結構可以改變光線的折射方向和聚焦效果。

通過設計適當?shù)姆颇鶢柾哥R，可以使光線經過透鏡后呈現出均勻分布的特性，從而實現均勻的采光效果。

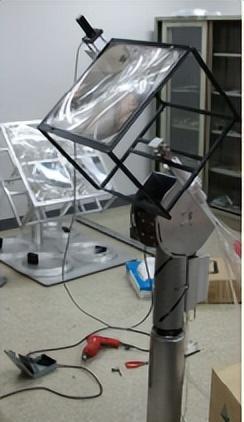

圖4 菲涅爾透鏡

在設計均勻采光系統時，拋物面反射器和菲涅爾透鏡通常結合使用。光線從光源發出后，經過拋物面反射器的反射，被聚焦到一個區域。

然后，通過菲涅爾透鏡的折射作用，將光線擴散并使其均勻分布在所需的區域內。這樣可以實現室內的均勻照明效果。

通過使用計算機輔助設計軟件（如LightTools?）進行仿真和優化，可以優化拋物面反射器和菲涅爾透鏡的設計，以實現更好的均勻采光效果。

通過調整拋物面的參數和選擇合適的菲涅爾透鏡，可以實現最佳的光線聚焦和擴散效果，從而獲得更均勻的照明分布。

利用拋物面反射器和菲涅爾透鏡來設計均勻采光系統具有以下優點：

均勻分布的光照：拋物面反射器和菲涅爾透鏡的組合可以實現光線的均勻分布。拋物面反射器可以將光線聚焦到一個區域，而菲涅爾透鏡可以將光線擴散并使其均勻分布在整個目標區域。這樣可以實現室內的均勻照明，消除了光照不均勻帶來的陰影和亮度差異。

高效的能量利用：均勻采光系統可以更有效地利用太陽光的能量。拋物面反射器和菲涅爾透鏡可以將太陽光線聚焦和分散，最大限度地利用可用的光能，并將其傳輸?shù)叫枰彰鞯膮^(qū)域。這可以減少對人工照明的需求，節約能源消耗。

靈活的設計和安裝：基于拋物面反射器和菲涅爾透鏡的均勻采光系統具有靈活的設計和安裝選項。

拋物面反射器和菲涅爾透鏡可以根據具體的照明需求進行調整和優化。

它們可以與不同形狀和大小的建筑結構相適應，適用于各種室內空間和布局。

此外，它們的設計和安裝相對簡單，不需要復雜的結構和設備。

提高室內環境質量：均勻采光系統可以提供更自然、更舒適的室內照明環境。均勻分布的光線可以減少眩光和陰影，并提供更接近自然光的照明效果。這有助于改善人們的視覺舒適度和工作效率，減少眼部疲勞和壓力。

利用拋物面反射器和菲涅爾透鏡來設計均勻采光系統可以實現均勻分布的光照、高效的能量利用、靈活的設計和安裝選項，以及提高室內環境質量的優點。

這使得該系統成為一種可行的選擇，以滿足人們對高質量、節能的照明需求。

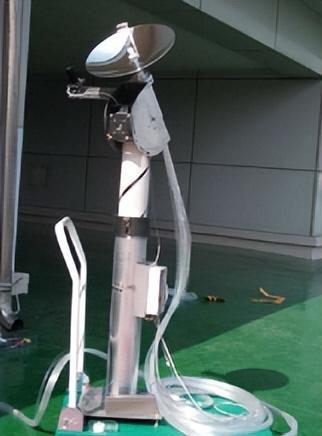

圖5 采光系統實例

均勻照明高效采光系統的未來展望

均勻照明高效采光系統在未來有著廣闊的展望。隨著可持續發展和能源效率的重要性不斷增加，人們對于節能照明和綠色建筑解決方案的需求也在不斷增長。

隨著科學技術的不斷進步，均勻照明高效采光系統將受益于新材料、新光學技術和新制造工藝的發展。

例如，新型的高效折射材料、反射涂層和透鏡設計可以進一步提高光線的傳輸效率和均勻性，實現更高水平的照明質量。

未來的系統將更加智能化，可以根據不同時間、季節和環境條件自動調整照明強度和分布。通過傳感器、光控開關和自動化控制系統，系統可以實現動態調光和區域照明，以適應不同需求和節約能源。

均勻照明高效采光系統將與可持續發展目標密切相關。隨著可再生能源的不斷發展，將太陽能等可再生能源與均勻采光系統相結合，可以實現更加環保和節能的照明解決方案。

此外，系統的設計和制造也將更加注重可持續性和環境友好性。

隨著對綠色建筑和健康室內環境需求的增加，均勻照明高效采光系統將在各種建筑類型中得到廣泛應用，包括商業建筑、辦公樓、學校、醫院和住宅等。

該系統可以提供高質量的自然照明，改善人們的舒適度和工作效率。

在未來，照明和采光系統將更加注重可持續性和環保性能。這包括使用更節能的照明技術、材料和制造過程，減少對環境的影響。

同時，可再生能源的應用也將推動照明系統向更環保的方向發展。

隨著技術的成熟和市場需求的增加，均勻照明高效采光系統的成本效益將得到改善。更高效的設計和制造流程、規?；a(chǎn)和市場競爭將推動系統的成本下降，使其更具吸引力和可行性。

均勻照明高效采光系統在未來有著廣闊的發展前景。

隨著技術的進步、智能化控制的應用、可持續發展的關注以及應用廣泛化的需求，該系統將成為照明行業的重要創新，為人們創造更舒適、高效和可持續的室內環境。

文獻：Uniformly Illuminated Efficient Daylighting System
