3D模型如何設置凹凸貼圖?
發布時間：2024-03-21 15:11:55 瀏覽量：246次
總結起來，凹凸貼圖的原理就是通過在紋理坐標上應用灰度值來改變法線向量，從而模擬出表面的微小凹凸變化，增強了光照效果，使得表面看起來更加真實和具有凹凸感。
1、凹凸貼圖的原理？
凹凸貼圖（bump mapping）是一種計算機圖形技術，用于增強表面的視覺效果，使其看起來具有凹凸感，而實際上并沒有改變模型的幾何形狀。
凹凸貼圖的原理基于光照模型。通常，我們使用三維模型的頂點法線來計算光照效果。然而，對于平滑的表面或低多邊形模型，法線并不能提供足夠的細節來模擬真實世界中的凹凸效果。這時候，凹凸貼圖就派上用場了。
凹凸貼圖通過在紋理坐標上應用灰度值來模擬表面的微小凹凸變化?；叶戎当硎玖吮砻嬖诿總€(gè)紋理坐標處的高度偏移量。具體來說，凹凸貼圖包含了一個灰度圖像，其中黑色表示最低點，白色表示最高點，灰度值在兩者之間變化。
在渲染過程中，凹凸貼圖會根據紋理坐標和灰度值來改變法線向量。根據法線的變化，光照計算會產生不同的結果，從而模擬出凹凸感。當光線照射到凹凸貼圖表面時，光線在不同的位置和角度會被表面的微小凹凸所影響，從而產生了更真實的光照效果。
2、凹凸貼圖可以對模型有哪些增效？
凹凸貼圖通過增加表面細節、改善光照效果、增強視覺質感和優化渲染性能等方面，可以使模型在視覺上更加真實、生動和吸引人。主要可以增強模型的以下效果：
表面細節：凹凸貼圖可以在模型表面添加細小的凹凸紋理，使表面看起來更加豐富和真實。通過模擬微小的凹凸變化，可以增加模型的細節層次感，使其看起來更加逼真。
光照效果：凹凸貼圖可以改變法線向量，從而影響光照計算。通過在紋理坐標上應用灰度值，可以模擬出光線在表面微小凹凸處的反射和折射效果。這樣，模型在不同的光照條件下會呈現出更加真實的光照效果，增強了觀察者的視覺感受。
視覺質感：凹凸貼圖可以為模型表面添加紋理效果，使其看起來更加有質感。通過模擬表面的凹凸變化，可以讓觀察者感受到模型表面的粗糙、光滑或其他特定的質感，增強了模型的觀賞價值。
渲染性能優化：相比于增加模型的幾何細分或使用更高多邊形的模型，凹凸貼圖是一種更輕量級的方法來增強模型的細節效果。它不會改變模型的幾何形狀，因此在渲染過程中不需要額外的計算資源，可以提高渲染性能。
3、如何設置凹凸貼圖？
調整模型凹凸貼圖首先要選擇合適的建模軟件：建模軟件必須支持材質編輯和渲染的 3D 建模軟件。一些常用的軟件包括Blender、Maya、3ds Max等。但是這些建模軟件都是專業的建模軟件，軟件體積大、環境依賴多、安裝復雜、使用起來門檻高，不是最佳首選。
GLTF 編輯器 作為一款在線材質紋理編輯工具，編輯器基于Three.js 開發，可以在任意支持webGL的瀏覽器運行，不需要額外的的插件或者下載。
以下是如何使用 GLTF材質紋理工具 修改模型凹凸貼圖的實例，先導入模型，原始原型效果如下：

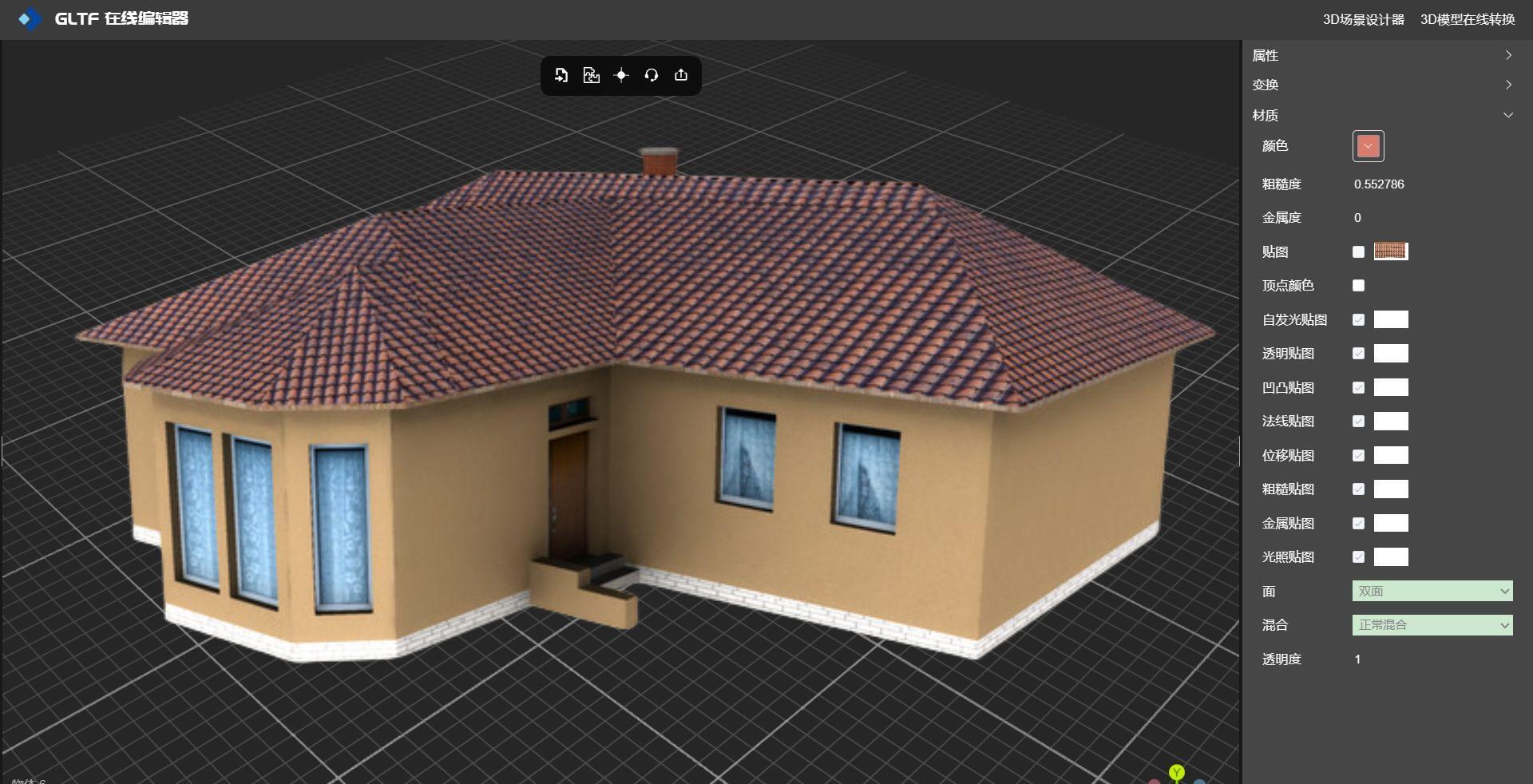

添加房屋材質紋理，設置瓦片貼圖，如下圖所示：
凹凸貼圖通過改變模型表面正常的法線方向來模擬凹凸細節。該貼圖可以賦予表面更多的細節和深度感，但不會改變模型的幾何形狀，設置凹凸貼圖，效果如下：
GLTF 編輯器 是一個功能強大、易于使用的在線3D模型編輯和查看工具，它支持多種格式的3D模型導入并將模型導出為GLB格式，除了可以對3D模型進行基本屬性的修改之外，還支持對模型原點重置以及模型材質紋理修改。對于3D開發者和設計師來說，GLTF 編輯器 是一個非常有用的工具，可以幫助他們更方便地處理3D模型。
原文鏈接：3D模型如何設置凹凸貼圖？
