為什么你在3D打印建模時總是出bug?
發布時間：2024-04-02 15:00:12 瀏覽量：167次
各位好呀，星期二來了，D姐翻箱倒柜總算翻出來一些能和大家分享的東西了，唉，肚里沒墨真是痛苦??！
D姐今天呢，主要分享一些建模的小細節，因為3D打印所需要的模型不同于平時建模愛好者們的習慣，所以呢，今天就來簡單說一下吧~

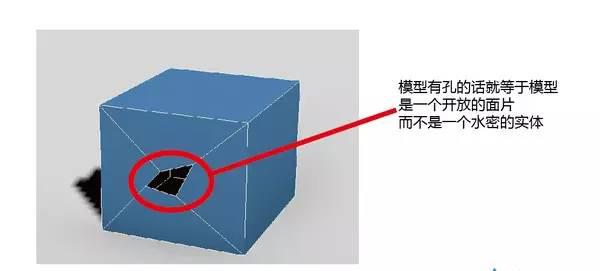

第一點，所有的模型必須是封閉的！
這個封閉的概念是什么呢？不是說不能打印一個杯子，或者是敞口的物品，而是你的模型在組成一個物體的時候，面與面之間必須封閉，不能有露出來的面與邊~
為什么會這樣，接下來我們就說第二點~

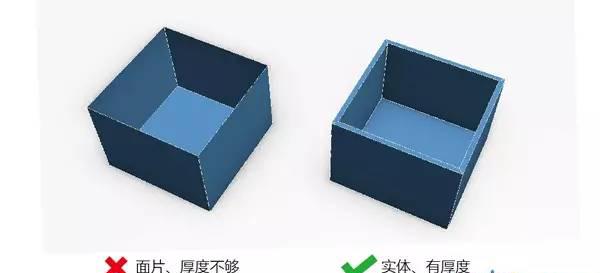

第二點，所有的模型都必須是有厚度的！
怎么說呢，現實生活中，即便是一張紙，也是有真實的厚度的，再薄都是有厚度的，而三維軟件中對模型的計算則是點沒有長度，面沒有厚度的。還記得初高中物理里那些忽略點的大小的題目么，這就是現實和理想的區別呀~
因為必須有厚度，所以建模就不能像CG建模那樣為了遷就渲染性能而大量使用面片，必須使用完整的形狀~
既然不能使用面片，所以自然模型就是不能有暴露出來的單獨面片和邊啦，這就是第一點的根本原因啦~

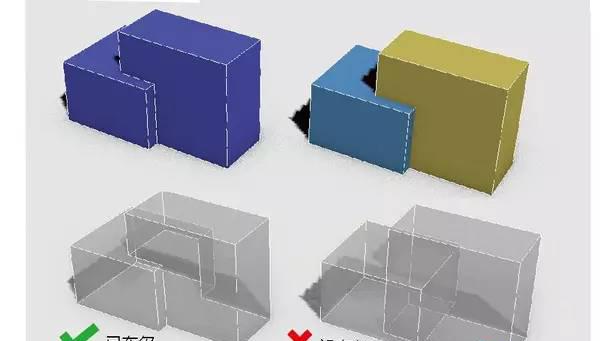

第三點，模型不要有重合疊加的情況。
雖然模型重合疊加在計算機的顯示下看起來似乎就是正常的，但是切片軟件不一定和我們腦子一樣這么清楚，它們的算法比較差的很可能會認為是兩個不同模塊，還是很可能會出錯的，當然算法好的比如Cura就可以自動一起切。建議還是布爾運算處理過后組合在一起比較方便~

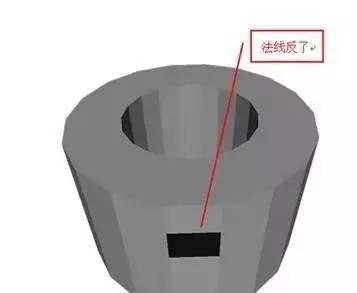

第四點，注意法線方向。
模型的法線方向都要正確并且一致，否則可能會導致分不清模型的內外部，造成混亂哦~

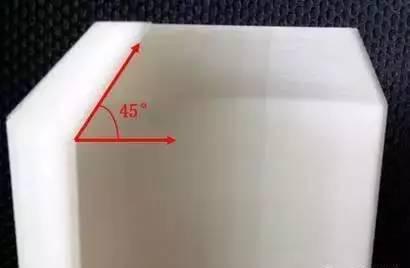

第五點，建模時減少大于45度的角度情況。
角度過大的地方打印是很容易失敗的，這種情況下就會需要添加支撐，添加支撐直接導致的結果就是耗費的材料增多，并且在模型打印出來后支撐是要去除的，所以也是一種浪費。支撐去得不好還會導致模型表面一堆坑坑洼洼，影響美觀，所以在建模的時候就考慮到支撐的問題是很重要的！

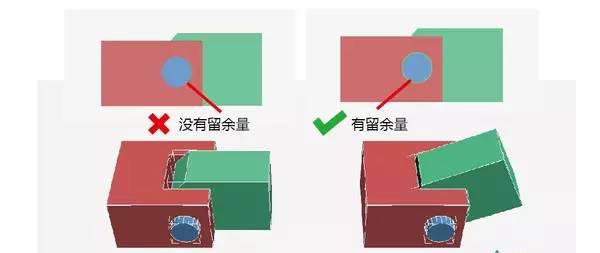

第六點，預留容差空間。
是的，雖然我們都一直非常堅信3D打印的精度，但是再細的活也容易出現誤差，更何況來自材料的誤差非常常見，以FDM來說，打印出來的時候溫度非常高，熱脹冷縮的效應會在模型最終出來的時候表現出來，所以預留一定的誤差空間，就可以減少模型廢棄的可能性啦！

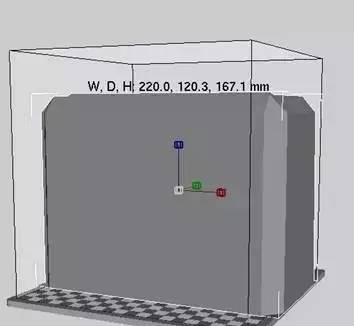

第七點，模型的大小尺寸需要根據打印機調整。
3D打印機也是有大小尺寸的不同的，受機身的大小限制，打印出來的物體尺寸大小也受到了限制，所以，為了能完整順利地打印出來，我們在建模的時候就要考慮到尺寸大小的問題，雖然在切片軟件中還是可以調整大小，但是建模的時候多注意點總是沒錯滴！
第八點，模型底座的平坦。
平坦的模型底座可以幫助穩定模型呀，而且減少了支撐的添加，真是太好啦！連瑕疵都少了很多，簡直完美！
第九點，模型必須是流形的。
什么是流形呢？
通俗地說，如果一個網格模型中存在多個（3個或以上）面共一條邊，那么它就是非流形的（non-manifold），因為這個局部區域由于自相交而無法攤開展平為一個平面了。
——《3D打?。喝S智能數字化創造》
也就是說像這種情況，是不可以存在的↓
看了這些注意點，有沒有發現自己建模的時候出現的小問題就在里面呢，趕緊回去改吧~
好啦，今天的D姐小知識分享就到這里啦，我們下次再見！D姐又要回去琢磨可以分享哪些小知識啦~
