前面李老師從南極熊轉載有一篇文章《總結：16種典型3D打印失敗案例及原因》

這篇文章中闡述了16種常見的3D打印失敗案例及原因。

看完之后真的感覺3D打印作品成功的概率就像是西天取經一樣的難度，你永遠無法想象你會遇到什么問題。不是夸張，甚至有的問題廠商都不清楚原因。

當然，前文中的問題，多是客觀原因造成的，今天李老師分享幾個主觀動作可以改變打印效果的方法。

3D打印模型有后處理，所以我把這個叫做3D打印模型的前處理，它基于獲得STL模型之后和切片之前。可能很多同學自己潛意識知道，但是沒有形成標準的內容，更別說更接觸3D打印小白，這些內容絕對可以幫你避免3D打印道路上的很多坑。

我把它簡單總結成以下五點，希望能幫到你！

1. 模型修復
2. 模型如何放置
3. 如何添加支撐
4. 如何分割模型
5. 建模中需要注意哪些

1.模型修復

可能很多同學都不知道模型居然還需要修復！

這不是我的憑空想象，是因為一些切片軟件限制了大家，比如cura，當一個模型需要修復時，它在切片軟件中是不會提示的，比如下圖的對比：

這個模型大家應該有印象，是前不久李老師在公眾號上分享給大家的大悟空。

它現在正在被Cura和Flashprint兩個軟件打開，cura沒有提示錯誤，直接開始切片；Flashprint提示模型錯誤，詢問是否修復。

那李老師的意思是不是cura就不好呢？

不是這樣的，經過研究，李老師發現cura其實是會對一些破面等小問題自動進行修復，所以它沒有提示用戶，就像雷鋒，做好事不留名。

那又有同學說了，這Flashprint不是多此一舉嘛！也不能這么說，模型本身存在問題，這個是毋庸置疑的。他的提示可以這樣理解，“大佬，你的模型有問題，需要修復，我可以幫你修復。你修復了，可能會避免一些問題，你不修復，一定會出現一些問題?！?/p>

可能有同學還是一頭霧水，這有什么用？

李老師這么告訴你，修復了，還是可能出現錯誤，比如打著打著哪里就突然多出來了一個有點厚度的面。

這樣你就知道，這是模型本身存在問題，讓你更容易確定問題，而不是模型、切片都正常，打完了多出一部分，或者某一部分不成型，這你從哪找問題？是模型問題？還是設備問題？還是材料問題？

有點啰嗦啊，但是這個新手是必須要了解的。

那么，問題又來了，為什么會出現這樣的問題呢？

請看下圖：

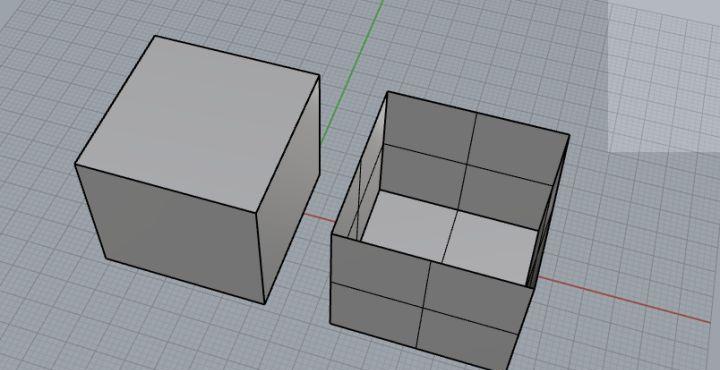

這里李老師從軟件中設計一個方塊，和一個刪掉一個面的“方塊”。這里李老師普及一個知識，面是沒有厚度的，刪掉一個面后的方塊，只能說是5個面，每個面都沒有厚度，所以打印機怎么能打印出來呢？

這個只是一個典型的案例，很多復雜的結構，就像前面的大圣，很多曲面，如果有一個位置沒有密封，就會出現這樣的情況。

但是也不用太過擔心，這個問題和軟件的建模方式有很大關系。比如像123D這樣的軟件，是基于實體建模，你會發現，根本不會出現刪掉或增加一個面的情況。

這樣問題一般出現在像Rhino3D（犀牛）、3dmaxs、maya、Blender這樣的軟件，因為他們很多模型設計時用的是曲面建模，如果沒有將所有面封閉的話，就會出現這樣的問。

那么，下載的模型如何來修復呢？

簡單模型，或者期望不是太高的模型，直接打印，或者用Flashprint修復一下打印就行。

如果要求比較高，可以試試這款軟件。

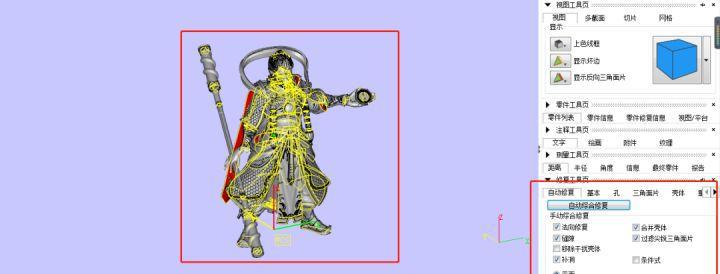

這是magics軟件

Magics 是一款非常好用的STL文件處理軟件，我們這款軟件就是提供了大量先進而又高度自動化的STL操作，可以大大縮小3D打印系統和關鍵應用之間的鴻溝。此外，Magics軟件的功能還有文件轉換、模型修復、生成支撐、網格重繪、快速模具、電極設計等。

用它來修復模型文件再合適不過了，有興趣的同學，在后臺回復【Magics】獲取下載安裝文件。

2.模型如何放置

這個問題是對新手來說也是至關重要的一點，一個模型不管什么方向，什么位置，只要放在打印范圍之內，都可以打印出來，只是說，打印的效果是什么樣的，很可能就打成了這樣！

解決方案：

①保證最大接觸面放在打印平臺上

在打印的時候，模型底部能夠粘緊平臺是非常重要的，一旦底部不穩，這個模型十有八九就廢了。所以將模型導入切片軟件后，盡量將其方向進行調整，讓其最大的接觸面在打印平臺上。

這個可以借助Flashprint來調整，它除了標準的角度旋轉，里面還有個按面放平的工具，很好用，有興趣的同學可以試試。

②盡量減少懸空

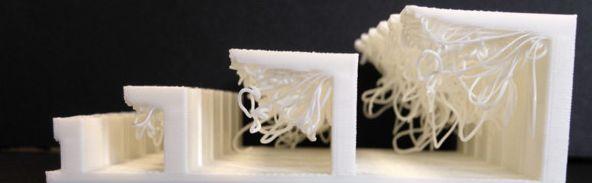

FDM打印機的原理是熔融堆積成型，也就是把PLA耗材高溫融化后再造型，那么，若是有懸空的部分，或多或少必然會有垂絲現象，嚴重的直接打印失敗。

以前面分享的路飛鑰匙扣模型為案例。左圖是站立的路飛，這樣可以打印出來，但是多了很多懸空的部分，自然會垂絲或者直接不成型，將其放平放在平臺上，就沒有了任何懸空的部分。

所以模型放置的時候，一定要將其調整好它的方向位置。

③承力件如何放置

這個主要是面對打印工業件，或者實際使用的模型時需要注意的，參考下圖

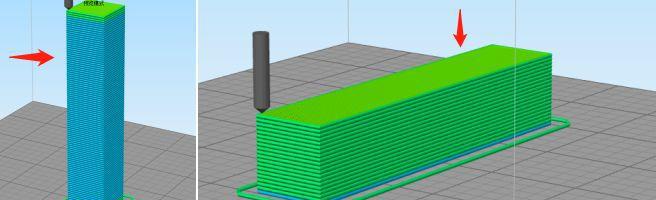

左右圖為不同放置方向的同一件模型，因為3D打印是層層堆積成型，所以層與層之間的連接并不是很緊密，如果這個方塊受到長面垂直的力，那左圖的打印成品必然要脆弱一些，容易從中斷開。

④Z軸精度最高

雖然有前面幾點放置方法，也有特殊的放置案例，例如有些模型豎直放置的方式打印效果最好。例如浮雕照片。

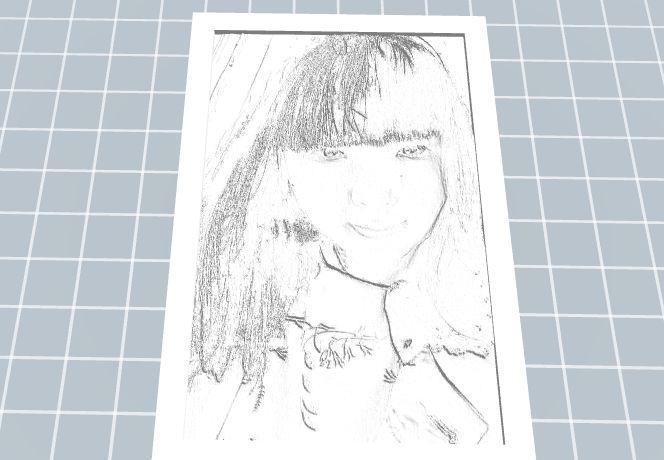

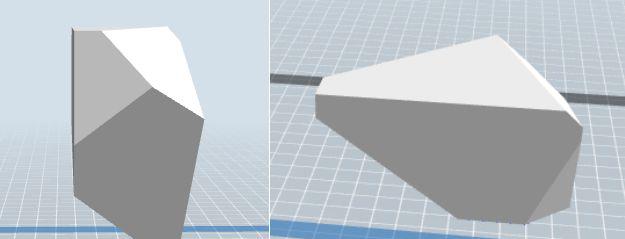

左邊是放平的打印預覽效果，右圖是豎直放置的打印預覽效果，孰優孰劣很明顯就能對比出來。

為什么會這樣呢？

水平方向，也就是XY軸的精度是由噴頭的直徑影響的，而Z軸的精度是層高影響的。所以，根據自己的需要靈活調整模型的放置位置。

3.如何添加支撐

先來看看為什么需要添加支撐。

前面我們也說到了FDM打印機的原理是熔融堆積成型，所以懸空部分會有垂絲現象，可以將它旋轉放置到不需要支撐或者支撐最少的面放置，那要是沒有這樣的面呢？

那就需要添加支撐了。

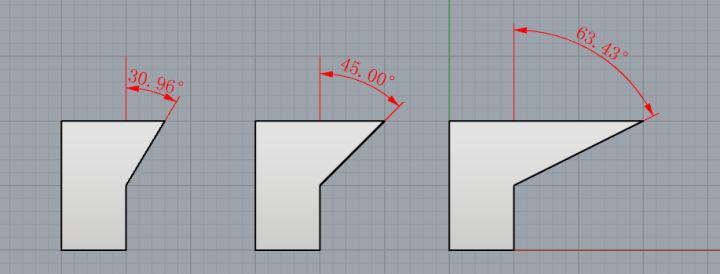

切片軟件中一般都有自動添加支撐的功能，選擇就可以了，這里軟件使用的規律是45度法則，參考下圖：

45度法則，就是默認大于45度的部分全部添加支撐，那樣出來的效果就是被裹得嚴嚴實實，如下圖：

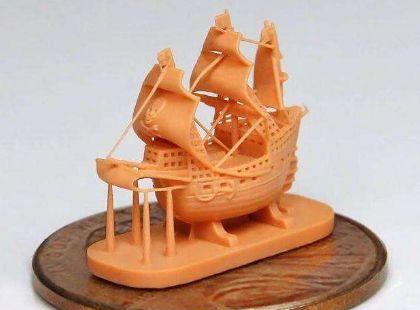

軟件自動添加的支撐，有些難去除不說，因為加的密集，去掉支撐后會在模型表面留下白印和殘留，嚴重影響模型表面效果。這里給你提供兩個加支撐的方法。

①使用軟件添加支撐

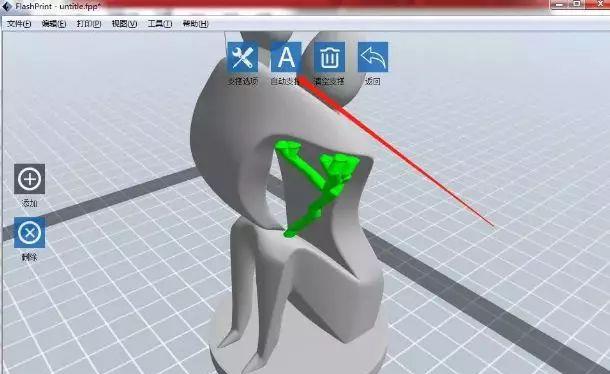

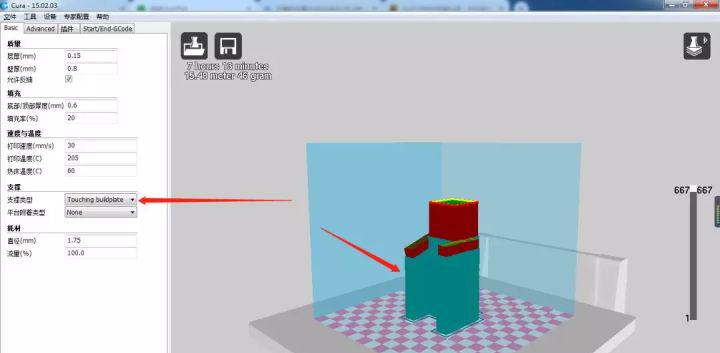

使用Flashprint自動添加樹狀支撐，然后另存STL文件，再用自己打印機匹配的切片軟件切片打印。也可以通過手動添加的方式，添加和刪減自己需要部位的支撐。

具體操作方法可以參考前文《3D打印初學者必備工具·1》。

②自己設計支撐

這個方法是前幾年我還在上?？偛繒r，打印模型，我們研究的，切片軟件添加的支撐或者接觸緊密，或者結構強度不夠，我們就嘗試在設計軟件中自己設計支撐結構，但是要注意的是，支撐要么與模型表面留下1mm的空隙，要么前端接觸部分設計成錐形，保證接觸面足夠小。

這樣可以減小支撐對于模型表面的損傷。

軟件沒有具體的限制，用什么軟件都可以，但是不建議新手使用，畢竟還是有門檻的。

4.如何分割模型

我們知道，許多模型在打印時候，不可避免的，需要添加很多支撐。李老師這里負責任的告訴你，支撐的添加一定會影響模型的表面精度，支撐越多，表面精度越差。

這里可以通過手動添加支撐的方式來解決，這個方法放在下面介紹，另一種有效的解決方法是分割模型，就是將其分割成很多部分，打印完成后再組裝起來。

例如下圖：

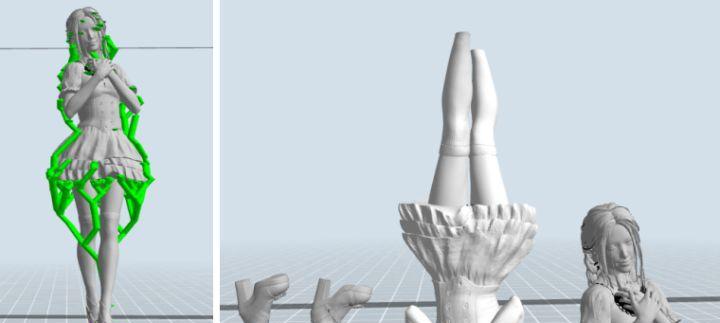

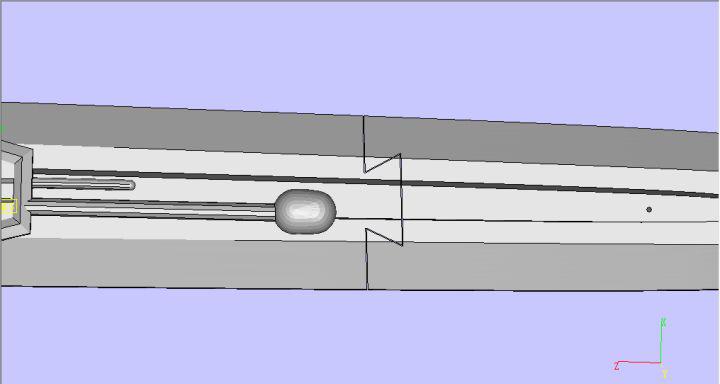

左邊是原模型直接添加的支撐，右邊是經過切割的模型，很明顯可以看出來，這樣是不是支撐就更少了。

再一種是中心分開，最后打印的，例如下圖：

這里有一個需要注意的就是，很多模型本身是沒有問題的，切割后提示有問題，例如上圖。

這種情況一定要先將作品修復再導出切片。

第三種切割方式是方便組裝的樣式。參考下圖：

5.建模中需要注意哪些

通過前文的描述，想必大家對于3D打印模型建模需要注意的地方也有了概念?；蛘咭部梢赃@么說，正是由于對3D打印不熟悉，才會衍生出這些問題。

如果了解這些問題，那么在設計作品時，完全可以避免許多。

例如設計作品時

1.盡量避免片面拼接和未封閉的片面結構；

2.盡量在打印下方設置較大的打印平面，方便穩固底部；

3.如果模型過大或者結構過于復雜，是否可以采用分成不同結構設計，打印完成再組裝。

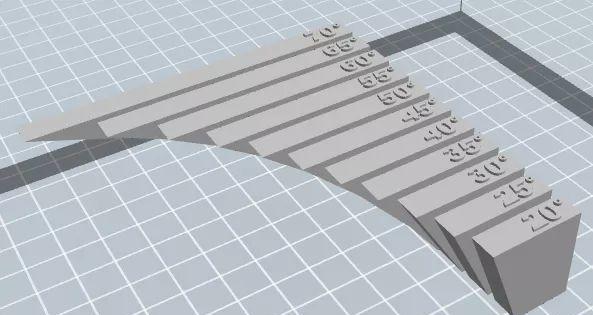

最后，其實45度法則只是一個大概的數據，你可以使用不同的模型來測試自己的打印機，你可以做這樣一個測試文件，測試自己的打印機，看看最大的角度是多少，這樣也方便你在后期設計中規范自己的設計。
