干貨:3D打印，建模時你需要注意這10個技巧
發布時間：2024-04-02 15:52:01 瀏覽量：271次
3D打印機大多的建模手段是使用輔助設計軟件CAD來進行制作的，在計算機輔助設計中，AutoCAD是功能比較強大的一種軟件，適用范圍很廣，對一般建筑、機械、電子等方面的繪圖設計，都是可以勝任的，是絕大多數工程設計人員都需要掌握的。
給大家分享10個建模時的小技巧，幫你更好的3D打印出來，一起來看看吧。

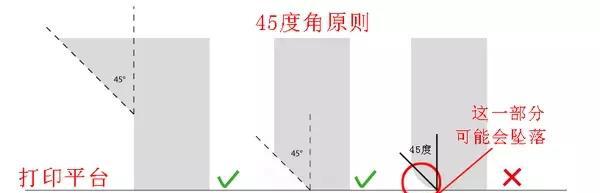

1. 45法則
一般模型里超過 45 度的突出部位，打印時都需要加支撐。所以咱們建模的時候，盡量避免較大角度的突出。

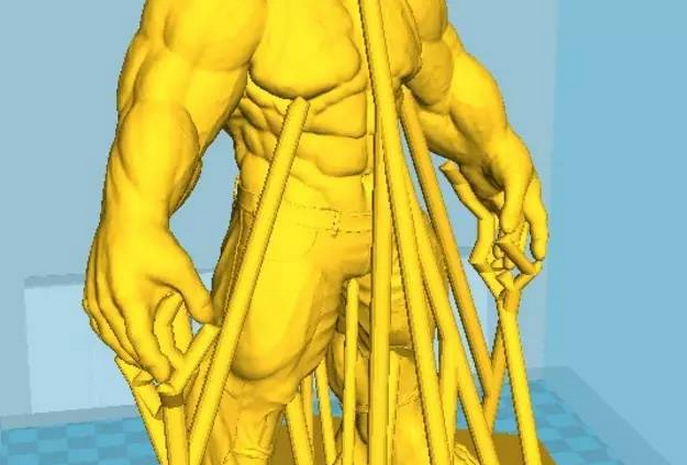

2. 優化設計少加支撐
加支撐、去支撐的痛也只有親身經歷過才知道了，而且去完支撐后，仍會在模型上留下很丑的印記，去除痕跡的過程也費時費力。
其實需不需要加支撐，全看建模時你下的功夫大不大了，你可以為必須突出來的部位設計上支撐物或連接物等，來減少加支撐的幾率。
這樣就省去了加支撐、去支撐、打磨支撐部位的麻煩了。當然，模型實在避免不了加支撐的，也就只能硬著頭皮加了。
3. 盡量自己設計打印底座
模型底部和平臺接觸面積大了可以有效減少翹邊，比如最知名的“老鼠耳朵”。

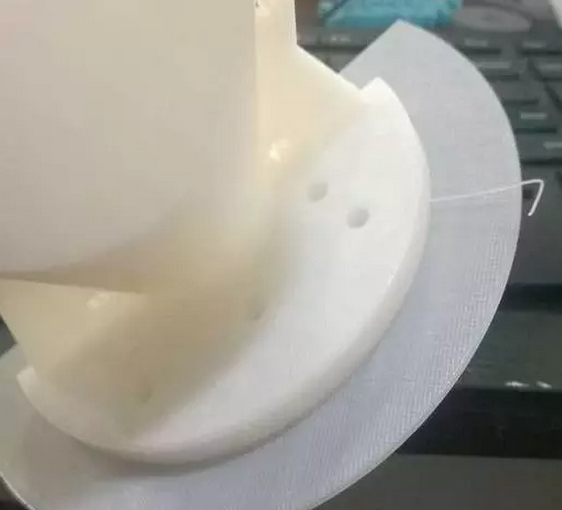

如下圖，這是一種圓盤狀或是圓錐狀的底座，增加抓地力。
當然，你也可以使用切片軟件里的裙邊、底筏(raft )來減少翹邊。不過底筏不建議用，拖累你的打印時長，而且難以去除、損壞模型的底部。
4. 了解自己打印機的極限
根據自己打印機的情況，合理設計模型，比如用FDM打印機打印細節多的手辦模型，那無疑是自找苦吃，去支撐、修邊角....
5. 合理設置公差
普通桌面3D打印機打印出來的模型，誤差是肯定有的，尤其是活動部件、內孔等部位。
對于精度要求比較高的，設計模型時候要合理設置公差，比如內孔給出補償量。要找到正確的公差比較麻煩，需要摸摸自己機器的脾氣。
6. 適度使用外殼(Shell)
一些膠紉求高的模型上，設置外殼時不要使用過多，尤其是表面印有微小文字的模型，外殼設置過多，會讓這些細節處模糊。
7. 善用線寬
玩3D打印機時，有一個很重要但常常被忽略的變數，那就是線寬。 線寬是由打印機噴頭的直徑來決定的，大部分打印機階入本妒 0.4mm 。
打印模型畫圓時，打印機最小能畫出來的圓的直徑是線寬的兩倍，比如0.4mm的噴嘴，最小能畫出來的圓，直徑是 0.8mm。
所以建模時善加利用線寬，如果你想要制作一些可以彎曲或是厚度較薄的模型，將你的模型厚度郊瞥梢桓魷末硨UU謾
8. 調整打印方向以求最佳精度
對于FDM打印機來說，你只能控制Z軸方向的精度(層厚)，因為XY軸方向的精度已經被線寬決定了。
如果你的模型有一些精細的設計，最好確認一下模型的打印方向是否有能力接〕瞿切┚細的特征，建議Z軸方向上(豎著)打印這些細節部位。
大家設計模型時，細節部位也最好放在方便豎著打印的位置。實在不行，可以將模型切割開來打印，然后再重新組裝。
9. 調整打印方向以承受壓力
打印件需要承受一定壓力時，要想保證模型不會損壞、斷裂，建模和打印時你都得長點心眼。
建模時，你可以根據受力方向，適當加厚承受壓力的位置。打印時，Z軸方向上豎著打印，層與層之間粘結力有限，承受壓力的能力不如XY軸方向上橫著打印。

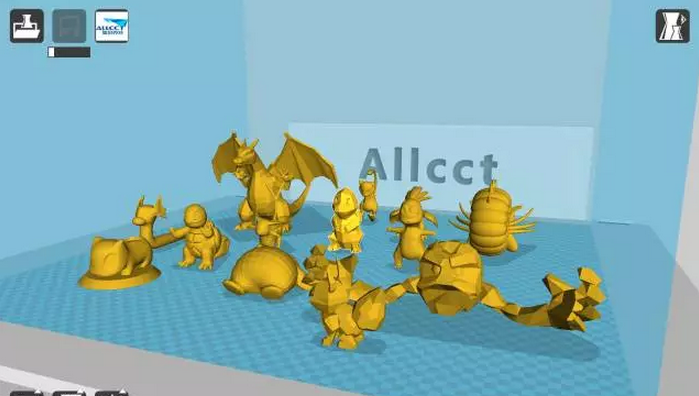

10. 正確擺放你的模型
打印時，模型的擺放也是個大學問，除了上面說到的調整打印方向，你還得注意擺放位置，盡量減少加支撐的幾率。
還有，如果是一大堆模型一起打印，模型的擺放需要注意下間隔，離的太近了并不一定是好事。
總之，掌握一些小技巧，少走點彎路總是好的呢~~
