在這篇博文中，我們將學習將 ArcGIS CityEngine Datasmith 場景導入虛幻引擎后替換資產的流程。 替換工作流由虛幻引擎的數據資產（可以認為是簡單的表格數據）控制。 一旦設置正確，這些數據資產就可以在項目之間共享。

推薦：使用 NSDT場景設計器 快速搭建 3D數字孿生場景。

1、從CityEngine到Unreal Engine

ArcGIS CityEngine 提供了強大的工具來程序化地創建詳細的建筑物或大城市。 為了進一步處理或可視化，用戶通常需要將這些模型導出到第三方應用程序。

Unreal Engine 已成為建筑可視化或創建交互式體驗的流行工具，但用戶在將場景從 ArcGIS CityEngine 導出到 Unreal 時通常面臨的問題是缺乏高質量的材料和網格。 幸運的是，虛幻引擎提供了幾個資源庫，例如 Quixel 或 Twinmotion Assets for Unreal Engine，它們可以在虛幻生態系統中免費使用。

為了幫助演示工作流程，我們創建了一個模板項目，其中包含其他工具來協助替換，這將在本博文中詳細說明，因此你可以繼續操作。

我們還提供了一個現成的 ArcGIS CityEngine 和 Unreal Engine 示例項目，其中大量使用了這些替代品。 要打開 Unreal 項目，請確保已安裝 Twinmotion Content for Unreal Engine Plugin。

下載鏈接：

• Unreal 的 CityEngine 替換模板項目 ：可用作新項目模板的替換項目
• Unreal 的 CityEngine 替換插件 ：可以集成到現有項目中的替換插件
• 波士頓示例虛幻項目：需要安裝 Twinmotion Content for Unreal Engine 插件， 3.2 GB，最低系統要求：NVIDIA GeForce RTX 2060 顯卡
• 波士頓示例 CityEngine 項目：需要將最新的 Complete Street Rule 示例項目下載到你的工作區

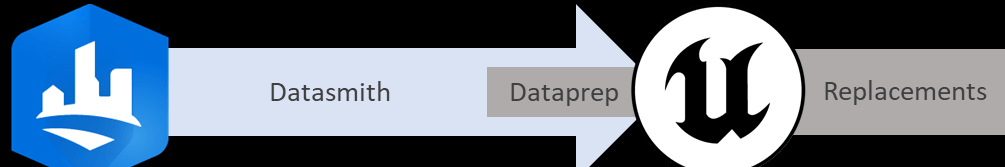

2、資產替換工作流

在本節中，我們將解釋如何在虛幻引擎中定義替換以及如何使用提供的模板項目在你的場景中執行它們。

首先，使用 Datasmith 導出器從 ArcGIS CityEngine 導出場景。 在 Unreal 中，我們可以使用 Dataprep 導入工作流程，或者在導入 Datasmith 場景后在關卡視口內應用替換。

通常，此工作流程是迭代的，這意味著我們可以多次執行替換，直到獲得所需的結果。

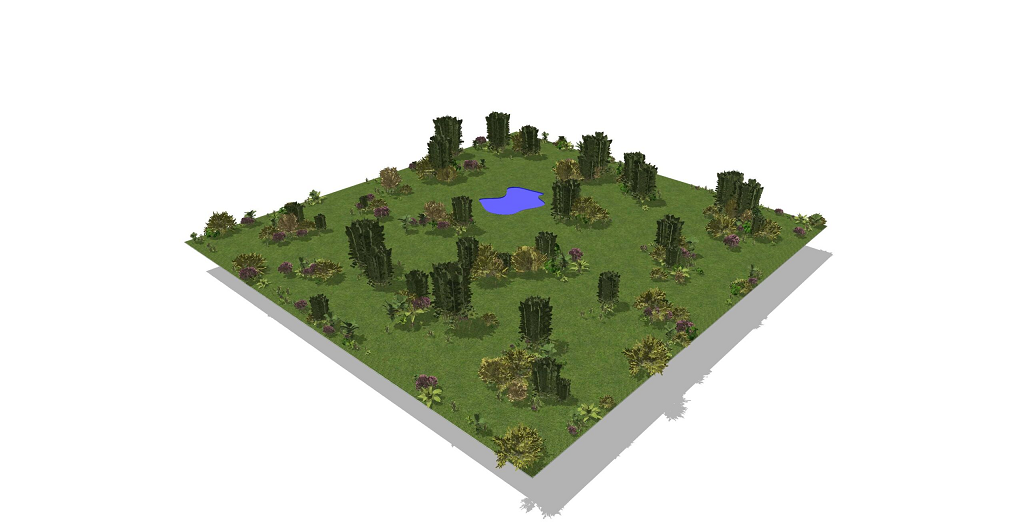

CityEngine生成的公園：

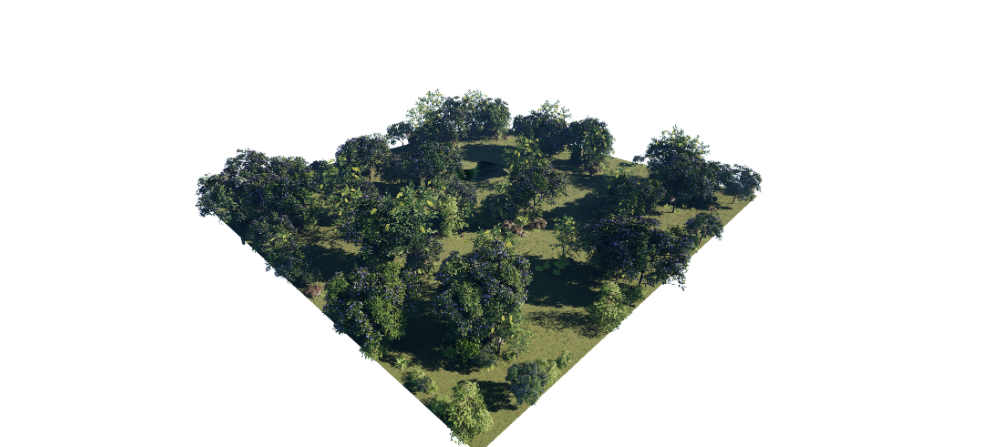

導入U(xiǎn)nreal Engine并替換為高質量材質后的同一個公園：

3、從 ArcGIS CityEngine 導出

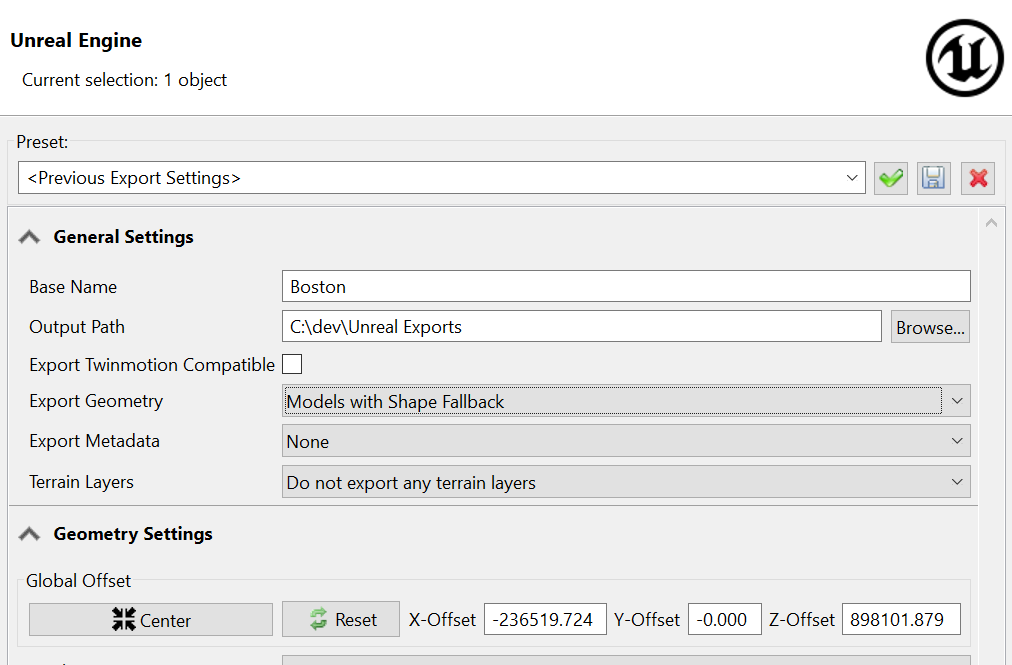

要從 ArcGIS CityEngine 導出我們的場景，我們使用 Datasmith 導出器。 根據用例，有多種選擇可供考慮。

• Global Offset：全局偏移。全局偏移應居中以避免由于可能的大坐標而導致的精度誤差。
• Mesh Merging：網格合并。對于小場景，這應該設置為 Per Initial Shape，對于大場景，應該設置為 Globally 或 Globally by Material。 通常每個初始形狀允許在 Unreal 中更好地處理，因?yàn)槊總€(gè)建筑物都可以單獨修改。
• Instancing：實例化。當使用許多實例時（例如，用于樹葉、草地或樹木），建議將此選項設置為使用實例化靜態網格物體 Actors。 這將在 Unreal 中使用經過優化的分層靜態網格組件，從而提高替換工作流期間的性能以及運行時的渲染性能。 注意：如果你使用的是 Visual Dataprep 工作流，則分層實例無法在預覽編輯器中正確呈現。

有關其他選項，請參閱 ArcGIS CityEngine Datasmith 導出器文檔。

提示：為了更容易在 Unreal 中配置替換，建議使用 material.name 屬性適當命名 CGA 材質，例如，通過調用 set (material.name, “Brick”)。 我們可以稍后在 Unreal 中引用這些名稱來替換材質。

4、虛幻引擎中的處理

在 Unreal 中，我們可以定義替換并在 Datasmith 場景中執行它們。

首先，我們需要確保我們的項目包含必要的工具。 如果我們想從一個新項目開始，我們可以使用適用于 Unreal 的 CityEngine 替換模板項目。 或者對于高級用例，我們可以將適用于 Unreal 的 CityEngine 替換插件添加到現有項目，方法是將其復制到項目的插件文件夾。

5、定義替換

替換工作流程由 Unreal Data Assets 控制。 我們的模板項目提供了兩種特殊類型的數據資產。 MeshReplacement 類型定義如何替換 StaticMesh 實例，而 MaterialReplacement 類型定義如何替換網格上的材質。

在定義替換之前，需要在內容瀏覽器中創建這些資產，方法是右鍵單擊然后選擇雜項 → 數據資產，然后選擇網格替換或材質替換。

現在可以添加替換項并使用數據進行設置。 設置必要數據的方法有兩種：在數據資產編輯器中手動輸入，或者在導入 Datasmith 場景后將它們添加到場景視圖上下文菜單中。

6、手動添加替換

要手動添加替換數據，請單擊替換旁邊的加號，這將向數據資產添加一個新條目。

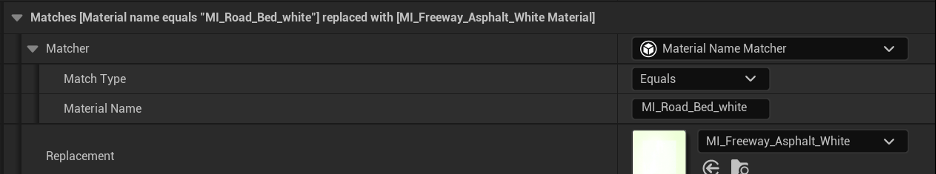

MaterialReplacement 數據資產可以通過匹配材料名稱（材料名稱匹配器）或按材料使用的名稱（紋理名稱匹配器）查找特定紋理來替換材料。

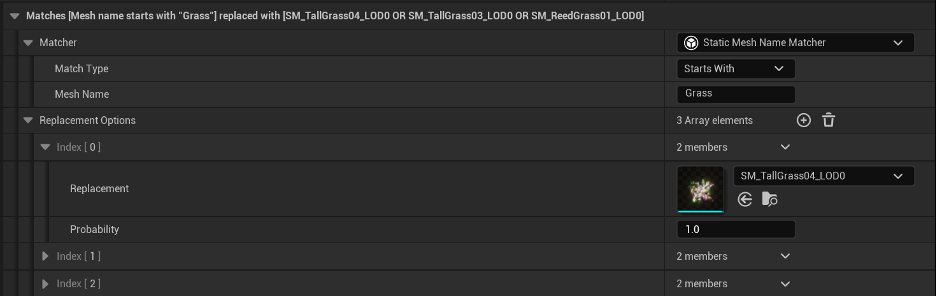

MeshReplacement 數據資產通過匹配它們的名稱來替換 StaticMeshes。 我們可以添加幾個替換選項。 如果添加了多個選項，則按照定義的比例進行替換 — 如果添加兩個替換，比例為1和2，則第一個被選中的概率為1/3，第二個被選中的概率為2/3。

匹配類型提供了幾個選項：

• Starts With：檢查搜索選項是否以給定文本開頭
• Equals：檢查搜索選項是否與給定文本完全匹配
• Contains：檢查搜索選項是否包含給定的文本
• Regex：將搜索選項與給定的正則表達式模式相匹配的高級用例

請注意，所有匹配選項都區分大小寫。

高級用例：可以通過創建從基礎 StaticMeshMatcher 或 MaterialMatcher 類擴展的藍圖來添加自定義 Material 或 StaticMesh 匹配器。

7、在視口中添加替換

我們還可以通過右鍵單擊視口中的 Actor 并在上下文菜單中選擇替換材質或替換網格來添加替換 — 這只能在關卡編輯器視口中使用，而不能在 Dataprep 預覽視口中使用。

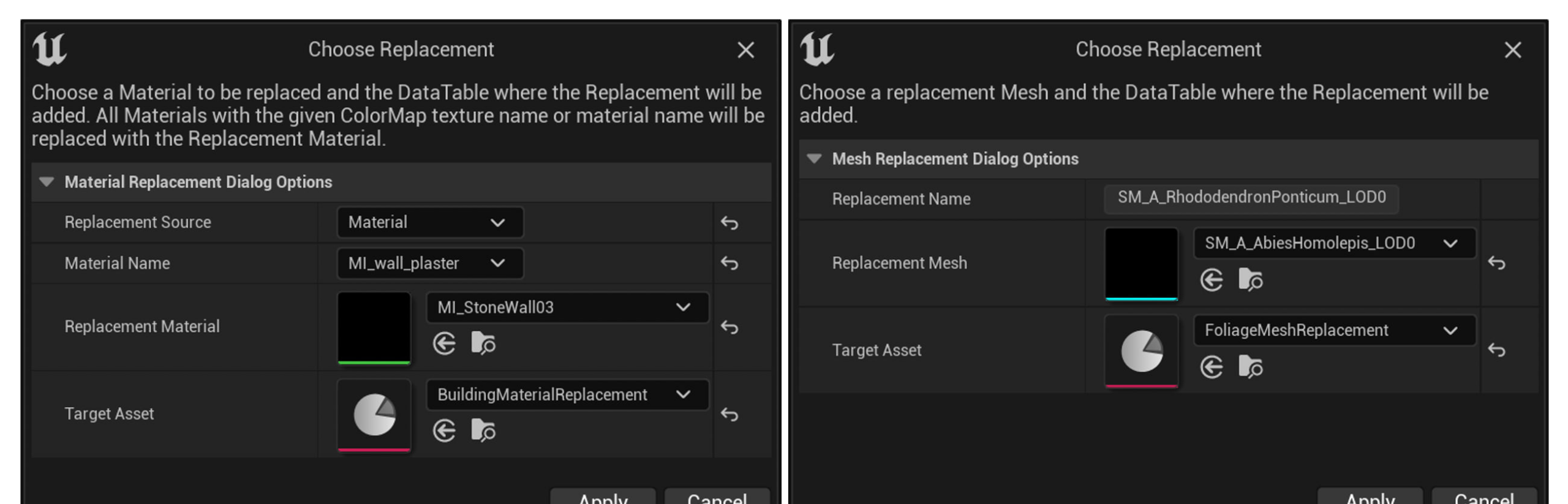

選擇“替換材質”將打開一個對話框，允許你替換視口中選定的材質，同樣通過選擇“替換網格”，將打開一個對話框以替換當前選定的網格。 現在我們需要選擇一個要添加替換的目標數據資產，我們也可以直接執行替換。

8、執行替換

模板項目提供兩種執行替換的方法：使用 Visual Dataprep 編輯器或在 Datasmith 導入后在關卡視口中執行替換。 這兩種工作流程各有優勢，將在以下部分進行說明。

9、Visual Dataprep工作流程

Visual Dataprep 允許我們?cè)?Datasmith 導入期間自動執行操作。 模板項目增加了兩種新的動作類型，用于替換資產和材料。 Replace Meshes 和 Replace Materials Actions 都采用它們各自的數據資產（如上所述）。

如果將其他 Dataprep 操作組合到一個工作流中，Visual Dataprep 工作流尤其有用。

首先，我們需要通過在內容瀏覽器中右鍵單擊并選擇 Dataprep → Dataprep Asset 創建一個新的 Dataprep 資產，然后打開該資產。

然后我們可以將 ArcGIS CityEngine 的 Datasmith 導出作為輸入添加到 Dataprep 編輯器。 按右上角的加號，選擇你的 Datasmith 文件，然后按導入。

之后，我們可以添加要應用于導入場景的動作。 通常，我們?yōu)槲覀冊陧?xiàng)目中定義的每個替換數據表添加一個操作。

然后我們可以執行 Dataprep 管道。 該步驟可以根據需要重復多次，以實現所需的替換。

最后，我們提交管道，這會將場景添加到我們的關卡中。

注意：Dataprep 編輯器無法正確處理分層實例，因此如果你要導入包含許多實例的大型場景，建議使用下一節中介紹的常規 Datasmith 導入工作流程。

10、Datasmith 導入替換工作流程

Datasmith 導入工作流程的工作方式類似。

首先，我們通過單擊 Datasmith → 文件導入將我們的 Datasmith 場景導入當前關卡。 與之前解釋的 Visual Dataprep 工作流程不同，在關卡視口中正常的 Datasmith 導入和執行替換也能夠正確處理 Hierarachical 實例，這使其成為大型場景的首選。

導入 Datasmith 場景后，右鍵單擊 Outliner 中的 DatasmithSceneActor，這將在 CityEngine 部分打開包含新條目的上下文菜單。

• Execute Replacements：執行替換。這將打開對話框以執行網格和材料替換。 替換數據資產可以添加到它們各自的列表中，我們也可以在執行替換之前恢復 Datasmith 場景。
• Reload DataSmith Scene：重新加載 Datasmith 場景。這將重新加載源 Datasmith 場景，從而撤消場景中執行的所有替換。
• Merge Instances：這會將所有實例化的 StaticMesh Actors 合并到分層實例化的 StaticMesh Actors 中，如果場景是使用實例化選項 Use Instanced Meshes 導出的，這將很有用。

我們現在可以點擊Eexcute Replacements，這將打開一個對話框，我們可以在其中配置我們要執行的替換，方法是將它們添加到各自的列表中。 Restore Datasmith Scene Before Execution 也應設置為 true 以在原始場景上應用替換。

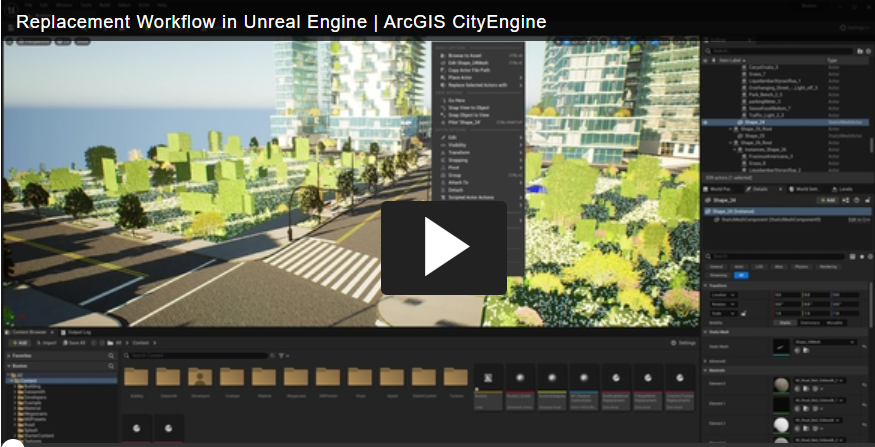

以下視頻演示了 Boston Example Unreal Project 中的整個工作流程：

現在一切都已配置，你可以根據需要重復多次，直到場景變得完美！
