11月27日，一年一度的2020虛幻引擎技術開放日（Unreal Open Day Online）正式召開。此次活動采取線上形式在全球范圍內直播，多名來自Epic Games，以及完美世界、祖龍娛樂、心動網絡、龍淵網絡的技術專家進行了分享。

其中，Epic Games技術美術戴浩軍，以《程序化自然環境編輯案例解析》為主題，通過介紹虛幻引擎4功能，并結合案例分析的形式，深入淺出地分析了程序化自然環境制作的優勢、意義以及具體方法。

同時他還對高品質美術項目的性能優化提出了自己的見解，鼓勵開發者借助虛幻引擎工具和功能，針對項目具體需求，建立起一套科學靈活、可操作性強、結果可逆的優化方案，減少性能問題的束縛，提高項目開發效率。

以下為分享實錄：

戴浩軍：大家好！我叫戴浩軍，是Epic Games的一名技術美術，我的日常工作是為廣大的虛幻引擎開發者提供技術美術方向的支持。今天我分享的話題是程序化自然環境編輯案例解析。

本話題共分為三部分：

• 程序化自然環境制作流程的意義和目標；
• 虛幻引擎目前內置的程序化工具和方法；
• 通過一個簡單案例解析來展示綜合運用引擎工具和特性，進行程序化自然環境制作的思路。

程序化自然環境制作流程的意義和目標

我們在使用虛幻引擎編輯室外自然場景，尤其是大面積場景時，經常會遇到美術效果、運行性能、編輯效率、編輯靈活度和溝通成本這五個目標之間的矛盾。而程序化自然環境編輯流程的核心意義，在于對項目的流程梳理和工具開發、運用自動化的方式完成重復度較高的工作，同時保留足夠的靈活度，來應對各種定制化需求，達到上述五點目標之間的平衡。

虛幻引擎目前內置的程序化工具和方法

為此，我們需要以下幾個方面的工具和方法：

• 流程解耦——即將自然環境編輯工作拆分為整理美術素材資產、搭建材質系統、、制作地形地貌、分布地表植被、構建生態、運用光影和后處理、優化性能等多個獨立環節。并通過一系列自動化工具進行整合。
• 自動化處理——即通過針對項目需求編寫工具來自動完成各類重復工作，同時確保美術效果相關的數據在各環節統一可控。并通過直觀的界面封裝相關信息，將溝通成本降到最低。
• 非破壞性編輯——即盡可能保留自然環境編輯的過程，允許場景設計師較為靈活地修改或還原階段成果，同時也便于在同一個環節進行多人協作。
• 兼容定制化編輯——即在自動化基礎上仍然能夠兼容手動編輯方式，不會因?yàn)樽詣踊鞒潭拗贫ㄖ苹枨蟆?/span>

最終我們希望實現的是，通過結合各類工具和方法，形成符合項目需求的自然環境編輯工作流程，為場景設計師帶來更好的開發體驗。

下面我們一起來看一下，虛幻引擎在近期提供了哪些內置的工具和特性，能夠幫助我們實現以上目標。

首先是Landscape Edit Layers（地形編輯層功能），在4.24版本引入。核心作用是允許我們通過分層方式編輯地形，將基礎地形、人工編輯地形、筆刷地形等編輯工作解耦，能夠把同一個地形不同區域或不同迭代階段的高度信息、地表材質層權重信息，拆分到不同的編輯層，并可實時預覽最終效果。可隨時添加、隱藏、修改、排序或刪除編輯層。

性能方面，該功能僅增加了編輯器中的性能消耗，在運行時沒有額外消耗。相對于普通編輯方式，使用地形編輯層既可以使我們靈活地保留地形編輯工作的中間過程，以便快速迭代，同時也便于將大量地形編輯工作拆分后進行多人協作，并重新組合。經過合理的流程劃分和組織，可以使地形編輯中不同環節或不同崗位之間的工作互不干擾，同時又能隨時預覽整合后的效果。

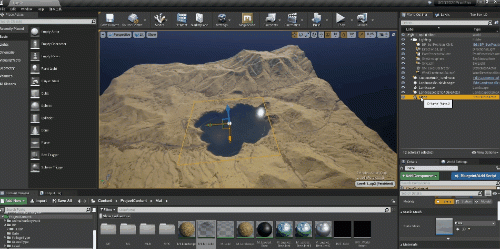

然后是Landmass Blueprint Brush（地形筆刷藍圖功能），同樣在UE4.24版本中引入，包含在Landmass插件中?？梢宰屛覀兺ㄟ^帶有樣條線的藍圖筆刷生成局部地形，并與基礎地形進行融合，可分別影響高度圖和權重圖，便于對局部地形進行迭代。

通過在地形上添加筆刷，調整筆刷的曲線和屬性，可以很方便的得到類似山脈、湖泊、河流等局部自然地形，并且可以隨時修改、隱藏或刪除。即使沒有劃分到獨立的地形層，也不會破壞原有地形。

此外，我們可以根據項目需求擴展筆刷藍圖，形成各類具有定制化效果和功能的筆刷工具，方便場景設計師快速調用。

然后是Procedural Foliage Tool（程序化植被生成工具）。可以幫助我們按照預先定義的生態規則，在地形上批量生成植被。

在此基礎上，我們可以把整個地形生態拆分為三部分：

1. 地表草類植被（Grass Type），根據分布規則自動生成或用筆刷手動繪制的生態植被；
2. 植被類型（Foliage Type）；
3. 以及與生態分布規則緊密相關的動物自然現象的Actor植被（Actor Foliage），將地形植被工作進行解耦。

我們可以在各類植被的植被類型中設置其生態分布規則，例如分布密度、碰撞、陰影、種子間距、種子年齡、互斥優先級、限定或排除地表材質層等。然后將一組植被類型指定到一個程序化植被生成器中，即可根據規則批量生成生態植被。

同時我們也可以在特定區域添加Procedural Foliage Blocking Volume程序化植被阻擋體積，來阻止植被在該區域出生。

下一個是Actor Foilage，這是在虛幻引擎4.23版本中引入的新功能，允許我們使用植被筆刷工具，或者程序化植被生成器來批量生成各類Actor對象。

我們可以將某些與生態分布密切相關的環境元素，例如動物、環境粒子特效、非靜態模型演示等，指定到植被類型中。通過程序化植被生成器與靜態模型植被一起，根據預定規則自動分布。

批量生成的Actor植被具備場景中普通Actor的功能和消耗，我們可以在Actor植被藍圖中包含各類組件，來實現定制化的表現。也可以編寫各類功能，來提高自動化程度。同時為了避免大量Actor所帶來的消耗，我們也可以在Actor中編寫自定義的規則來優化性能。

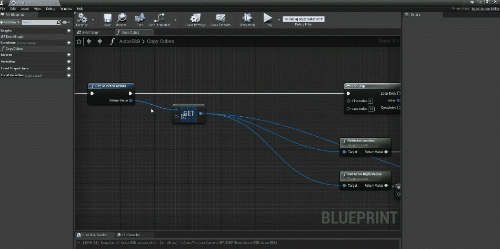

然后是Editor Script Blueprints（編輯器腳本藍圖）和Python腳本API，允許開發者使用藍圖工具或Python腳本編寫功能，來擴展虛幻引擎編輯器。通過資產、場景、編輯器設置等各類API，實現例如資產批處理，場景對象批處理等定制化功能。方便項目人員自行擴展編輯器，而不需要制作插件或修改編輯器代碼。

通過使用編輯器腳本藍圖，我們可以靈活定制各類編輯器擴展功能，引擎將根據功能類別將函數名自動添加到，資源管理器或者場景主視口的右鍵菜單中。我們也可以通過Python腳本在調用Unreal API的同時讀寫外部信息，例如資產信息、項目管理信息等。

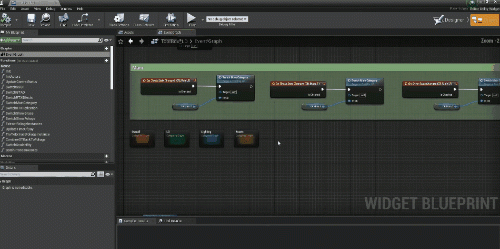

然后是Editor Utility Widgets（編輯器工具控件）。和編輯器腳本藍圖一樣，可以編寫資產和場景對象批處理等腳本功能。并且在此基礎上為我們提供了一套基于UMG的UI方案，我們可以用UMG編輯器，很方便的為我們的腳本工具設計統一的UI界面，提升項目流程完整性、降低各環節溝通成本。

例如，我們可以通過編輯器工具控件，將自然環境編輯工作中所需眾多選項和數據，集成到一個統一的界面中。將項目所需流程進行拆分，使每個崗位只看到自己所關心的信息，并可以通過編寫功能自動校驗、修復信息，避免誤操作導致的效果差異，以此確保最終效果在不同環節不同基礎的人員之間統一可控。

此外，我們也可以用Python腳本編寫具體功能，在編輯器工具控件中調用，將腳本功能和UI界面再次解耦。

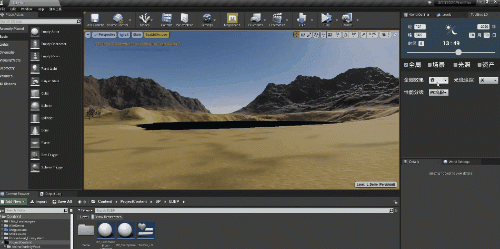

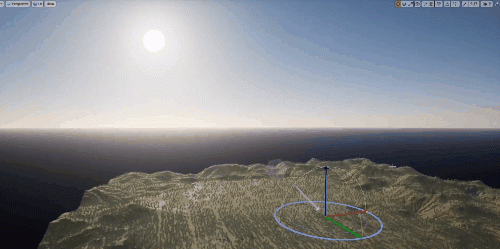

然后是 Sky Atmosphere (天空大氣)和Sun Positioner（太陽定位器）。天空大氣是UE4.25版本引入的功能，能夠基于物理參數得到真實的天空和大氣渲染效果，并且可以方便地預覽太陽在各方向，甚至是從地面到外太空過渡過程中的天空和大氣效果。

太陽定位器是包含在太陽位置計算器（Sun Position Calculator）插件中的功能，可以幫助我們通過地理經緯度、時區、日期和時間等數據，來自動計算太陽位置和陽光角度。將兩者結合，即可通過少量可控的參數，來得到真實的、基于地理位置和物理參數的天空和大氣效果，在編輯器和運行時均可控制，便于我們在游戲項目中制作，例如動態日夜變換等效果。

通過這種方式，我們將之前具象化的天空大氣和方向光效果，抽象成地理位置、時間和大氣物理參數等數據，大大提升了信息溝通效率，提高了相關效果的可控度。

然后是UE4.24版本引入的Runtime Virtual Texture（運行時虛擬紋理功能），能夠基于GPU動態創建紋理元素數據。通過虛擬紋理資產，將場景中的地形或其他Actor的實時渲染圖像，與其他物體的材質進行連接，大大提高了制作地面貼花、模型底部與地面融合效果、地面物體與地形材質交互效果，等程序化材質效果的便利性和運行時性能。

例如，通過基于運行時虛擬紋理的程序化材質制作方式，我們可以更方便地制作靜態模型與地形材質自動融合的效果，而不需要在制作模型材質的時候，考慮模型實際位置的地形紋理。通過虛擬紋理資產，實時將地形材質的渲染結果，以紋理的形式傳遞給所有需要用到的其他材質。并且允許場景中的多個對象共同更新同一個虛擬紋理，大大提升了程序化材質制作的靈活度。

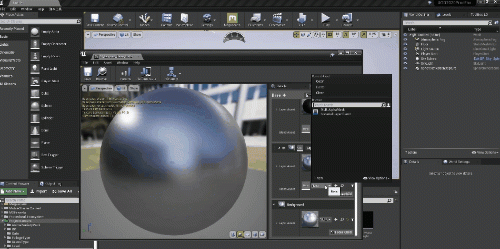

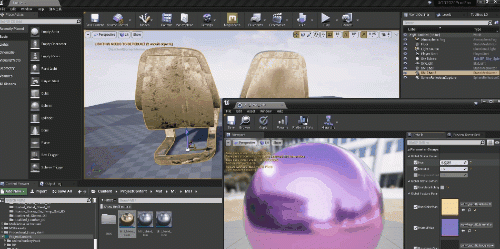

最后是在UE4.26版本默認開啟的Material Layers（材質層功能）。該功能允許我們通過材質層、材質混合等資產，搭建更為靈活的分層材質體系。相對于基于材質函數的分層材質方案，大大提升了靈活度和便利度。

針對具體模型的材質實例，可以不再依賴復材質的內部結構，而是可以針對每個具體的材質實例，靈活添加材質層和材質混合，形成較為徹底的組合式的材質結構。

由于材質層和材質混合資產都能夠?qū)嵗纬啥鄬蛹壍牟馁|(zhì)層實例資產和材質混合實例資產，并且其中的參數可以在各層級資產中調整并保留，在具體應用的材質實例中可以進行覆蓋修改，因此可以獲得極高的靈活度。

我們可以把材質層和材質混合視為能夠多級實例化，并且能夠在材質實例中靈活組合的材質函數.在設計基于材質層的材質體系時，我們可以根據項目需求將最基礎的材質元素進行拆分、提煉，并形成統一數據。例如具體到某一種物質的基礎色、粗糙度、金屬度、細節法線貼圖和平鋪（Tiling）值等基本屬性和效果，并通過具體模型對應該物質的遮罩（Mask）進行混合。

通過這種方式，既可以保證整個項目中某一種物質的基本屬性和效果統一可控，同時也可以通過各種小尺寸貼圖重復平鋪（Tiling）后，通過表面混合來表現材質細節，避免為了細節表現而使用大量大尺寸貼圖，減少了編輯、運行時的貼圖內存占用，和整個項目的貼圖資源總量，真正形成一套程序化的分層材質體系。

案例解析展示程序化自然環境制作的思路

那么我們?nèi)绾纬浞职l(fā)揮上述引擎提供的程序化功能所帶來的優勢，來建立符合項目需求的制作流程？該流程又能為自然環境場景編輯帶來哪些幫助？

下面我們用一個簡單的案例，來快速展示一下上述引擎工具和特性，為程序化制作自然環境帶來了哪些流程上的改變？希望能給大家?guī)硪恍﹩l(fā)。

本案例基于UE4.25.4啟動器（Launcher）版本純藍圖工程，考慮性能分級，其中使用到的絕大部分素材來自于Quixel Megascans 3D掃描素材庫，在場景設計師開始介入地形編輯工作之前，我們需要先做一些準備工作。

首先，我們用Epic的賬號登錄Megascans Bridge軟件，免費下載項目所需地表紋理、3D模型、3D植被跟素材，并通過Megascans UE4 插件快速導入，插件會根據材質模板幫我們自動生成每個模型的材質實例，并指定給模型資產。由于項目需求不同，我們往往需要定制一些資產處理方面的策略，來解決例如資產優化設置、表現統一、風格化處理相關的問題。

憑借引擎的編輯器腳本和Python API，我們可以很方便的組織策略，編寫資產批處理工具，讀取針對項目需求設計的參數預設，方便設計師批量優化和處理資產。然后我們可以針對項目需要建立材質框架，通過材質層資產，抽象出各種物質的基本材質屬性；通過材質混合資產，定義各材質層的混合方式，并建立基礎材質。然后針對各類模型資產建立材質實例模板，創建子材質實例，并指定給模型資產。

通過這種程序化材質組織方式，能夠?yàn)楹罄m(xù)可能的材質效果迭代帶來很大的便利性。

接下來添加虛擬紋理相關資產.例如運行時虛擬紋理資產、運行時虛擬紋理體積，并為有需要的材質添加虛擬紋理輸出材質節點、虛擬紋理采樣材質節點等，并為需要輸出到虛擬紋理的Actor對象指定虛紋理資產的引用。

建立光照模板關卡、添加并設置天空大氣、太陽定位器以及其他燈光后處理體積等。在關注燈光效果的同時，我們也需要根據項目需求設置光照相關性能分級預設，供場景美術預覽整體效果使用。

使用編輯器腳本調用太陽定位器相關參數，并通過編輯器工具控件直觀地呈現在引擎編輯器界面上。

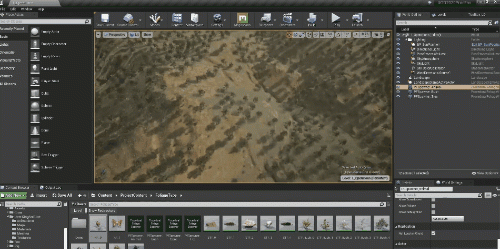

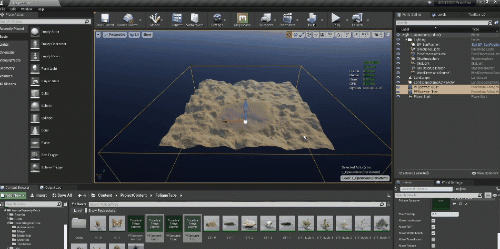

建立項目所需要的地形材質、地形草、植被類型和Foliage Type植被類型資產。根據項目性能分級要求設置密度，剔除距離等參數。并根據植被特點設置分布式的隨機旋轉、海拔高度區間、可出生坡度、限定地表層或排除地表層，碰撞范圍、陰影范圍、播種、生長、等相關參數，然后將上述資產分別指定到地形材質和程序化植被生成器中。

同時在很多項目的自然環境編輯過程中，場景設計師在享受程序化編輯流程帶來的便利的同時，也不希望美術設計自由度受到自動化流程的限制。比如很多時候，場景設計師需要對場景的特定區域植被進行人工編輯，并且希望編輯后的結果能夠得以保留，而不會在進行程序化生成植被迭代工作時被覆蓋。

為了方便場景設計師達成上述目標，我們可以使用相關編輯器腳本API編寫一些輔助功能。例如提取植被系統中特定區域內的實例（Instance）為獨立的Actor，方便定制化編輯。在人工編輯迭代完成后，將這些Actor批量合并回植被系統，以確保運行時的性能。

為了方便場景設計師預覽不同性能配置下的場景效果，并感知性能風險，我們還可以將引擎的“Engine Scalability”分級功能，以及我們自定義的性能設置規則。通過編輯器腳本、編寫到編輯器工具控件界面中，方便場景設計師隨時選擇配置，并預覽相應效果。

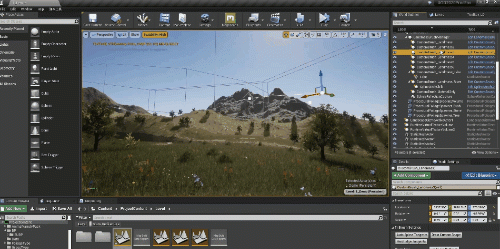

最終，在場景設計師拿到項目開始自然環境編輯工作時，只需要將預設好的燈光模板關卡添加到主關卡，并使用預設的地形材質配合地形高度圖、權重圖來快速生成地形。通過添加編輯層，以非破壞的方式修改地形，使用地形筆刷藍圖創建遠景、山脈、湖泊、河流等地形，并可隨時修改或刪除。

使用程序化植被生成器生成植被和生態，并且使用腳本工具，劃分出人工編輯區域進行精編，可隨時預覽不同地理位置、不同時間的光照和大氣變化，同時也能預覽性能分級下的整體效果。

由于整個場景制作工作已被解耦為不同的流程環節，因此對設計師的操作順序兼容性很強。只要遵循既定規則，大部分操作均可逆，便于快速迭代。

最后，我們再強調一下程序化自然環境制作過程中的性能分級問題。在我們用虛幻引擎制作畫面要求較高、美術資源量較大的項目時，性能優化是首要考慮的因素。同樣，在使用程序化方式制作自然環境，尤其是大面積自然環境時，性能問題會變得更加敏感。

而自然環境場景的性能優化是一個比較復雜的課題，牽涉到的方面很多，沒有一套萬能規則，還是需要廣大開發者根據項目需求進行具體規劃。

通常，我們難以讓整個項目的每一位參與者對性能優化問題了如指掌，因此在項目規劃期建立一套科學靈活、可操作性強、結果可逆的優化方案，成為便于場景設計師在設計工作中從容應對性能問題的關鍵。

如果我們能夠針對具體項目需求，通過壓力測試、數據分析，分別對資產、材質、生態、光影形成整套優化方案，并固化到腳本工具中，將會大大減少性能問題對程序化自然環境編輯帶來的阻礙，提高項目開發效率。

虛幻引擎自帶的“Scalability”分級系統中，包含了對大量通用性能指標的控制，例如分辨率、比例、可視距離、抗鋸齒精度、后處理質量、陰影精度、貼圖渲染精度、粒子特效精度、細節模式、材質質量級別、模型LOD偏差、植被密度分級等。

我們可以通過改變系統分級，來統一切換上述設置，也可以自定義具體的設置規則，另外還有一些自然環境編輯中比較敏感的性能數據。例如植被剔除距離、根據對象重要性設置的剔除規則、消耗較高的對象動態出生距離和剔除距離等，則需要我們自定義一套項目專用的分級規則，并與Scalability分級系統相結合，通過腳本工具控件設計成視覺統一的UI界面方便場景設計師用直觀的方式預覽不同性能配置下的效果，既可以提升編輯流暢度，又可以幫助設計師在特定性能要求下直觀地進行設計決策。

綜上，希望能通過本話題為各位開發者提供一點思路上的參考。具體還需要大家根據項目實際需求，發揮想象力和創造力，綜合運用循環引擎內置的強大功能和方法，為項目帶來理想中的平衡點。

我的分享就到這里，謝謝大家！
