運動拍攝技術自20世紀后期才引起人們的重視，并逐漸顯示出其重要的功能，并被廣泛地運用于電影、電視等領域。

比如，動畫師在運用掃描技術的時候，就是利用它來對現實中的動作進行一次又一次的跟蹤，其中最有名的就是貝蒂玩偶的舞步設計和制造等等；在電影《指環王》里，一個特定的人物被轉換為一個虛擬人物，并與另一個人物進行交互，這是一種新的技術。

《一夢江湖》的設計分為兩個階段，一個是模型階段，一個是動畫階段。游戲角色的動態動畫是以運動捕獲技術為輔助實現的。從項目的準備前期，到最終的設計完成，設計者都應該對每一個過程進行持續的學習，并對其進行跟蹤，這樣才可以將整個動作捕捉流程進行完整的記錄。

項目概述

《一夢江湖》是一款由網易游戲研發的武俠手游，它的劇情很精彩，玩法也很新穎，可以讓玩家沉浸在武俠的世界里。在武林中，戰斗是最重要的一環，而戰斗的美感，是不可能通過關鍵幀來體現的，唯有動作捕捉，才能更好地表現出來。

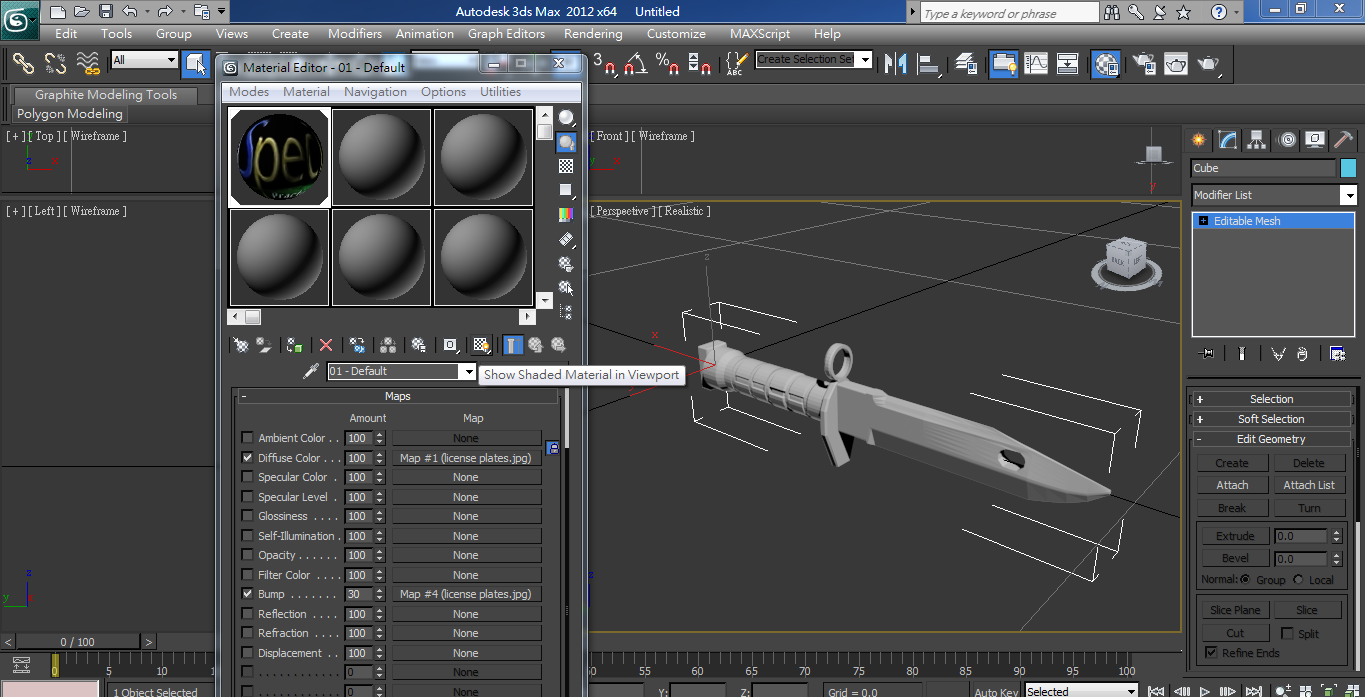

本項目的建模和動作捕捉主要采用了 Maya、3ds MAX等設計軟件，其操作大致包括：首先使用 Maya進行建模，然后實施骨骼綁定和蒙皮處理，然后將動作捕捉得到的數據輸入到 Vicon中，對數據進行優化，然后將優化后的數據輸入到模型中，最后通過模型對動作進行仿真。

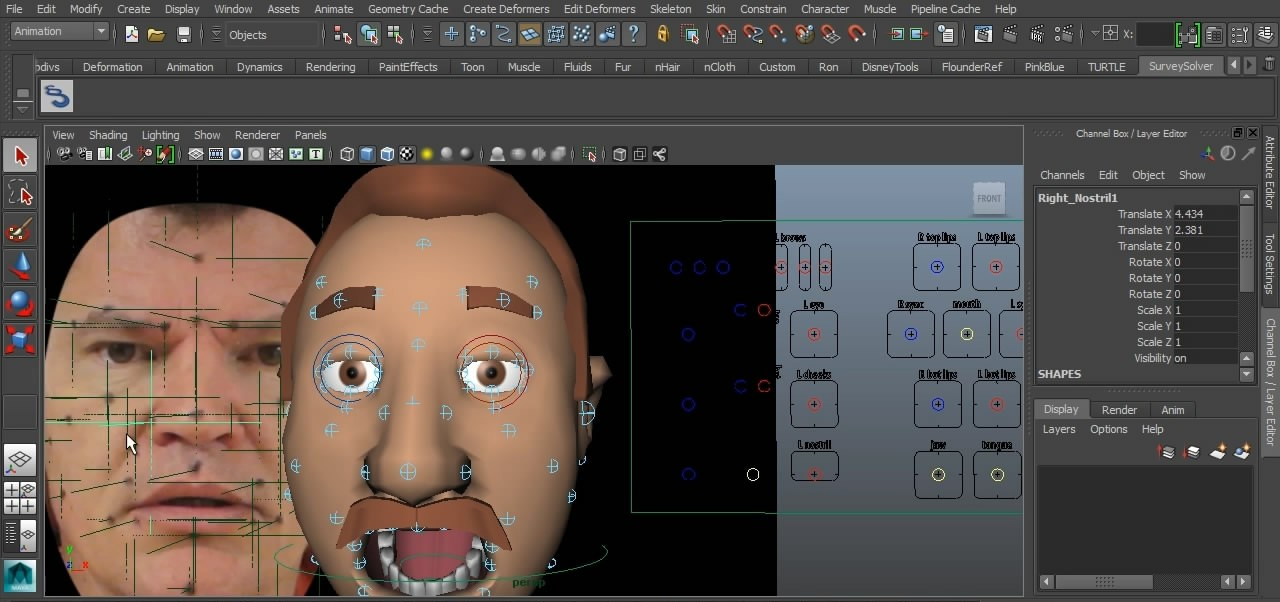

針對設計中的困難內容，采用了矩陣結點來進行分析。Maya動畫制作過程中所需的所有3D效果，均由軟件實現自動運算。當變換物體發生運動時，將對應的矩陣運算進行疊加，可以通過旋轉、錯切、縮放等方式來進行優化。

在“離散布”實例中，我們采用了Lin-step函數來求取分散在平面上的紫外光信息，并將這些信息引入到紫外光信息中，實現了對紫外光的最優。布匹的解算主要是使用3dS MAX軟件，即角色在動作的時候，衣服也會發生變化，這個時候可以通過布匹插件來計算布匹的材質。

人體和衣服會有穿模的現象，解算之前需要分析運動關系，使其符合物體的運動規律，然后調節布料的硬度和擺幅，保證其適應性后，再解算布料。

項目設計制作的難點

三維游戲的動畫制作，從工藝層次上進行了剖析，主要包括：建模，調整材料，設置運動軌跡，上色四步。

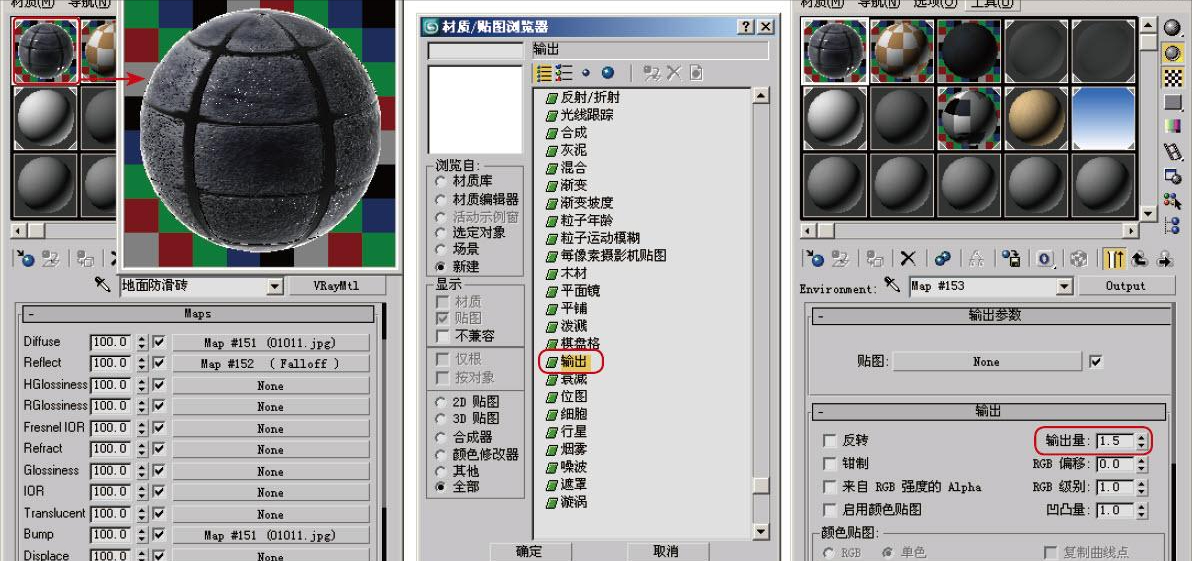

從目前的情況來看，建模這個環節最重要的問題是將模型再現于虛擬世界中，材質調整這個環節最重要的問題是虛擬材質如何才能制作出和現實材料一樣的質感，運動軌跡設計這個環節最重要的是角色運動，特別是四肢方面的運動。

在這一步中，最重要的就是要根據場景的設置來進行相應的畫面的設計。在進行3D動畫的時候，最大的難點就在于人物的動作路線和四肢的協調。

雖然動畫片中經常會出現一些很有氣勢的畫面，但一部好的動畫片，最重要的還是人物的動作。就像一部電影，再漂亮的畫面，再華麗的特效，也比不上演員的表演，如果表演不好，觀眾就會失去真實感，從而影響到觀眾。

三維動畫片中的人物運動軌跡，就像電影和電視劇里的演員表演一樣，有著無可取代的重要作用。人物的動作，一般都是由漫畫家來完成的，但如果是一部需要很長時間才能完成的作品，光靠漫畫家來完成，那就很難了。所以，在3D動畫制作過程中，動作軌跡的設計是最為困難的一環。

項目設計制作

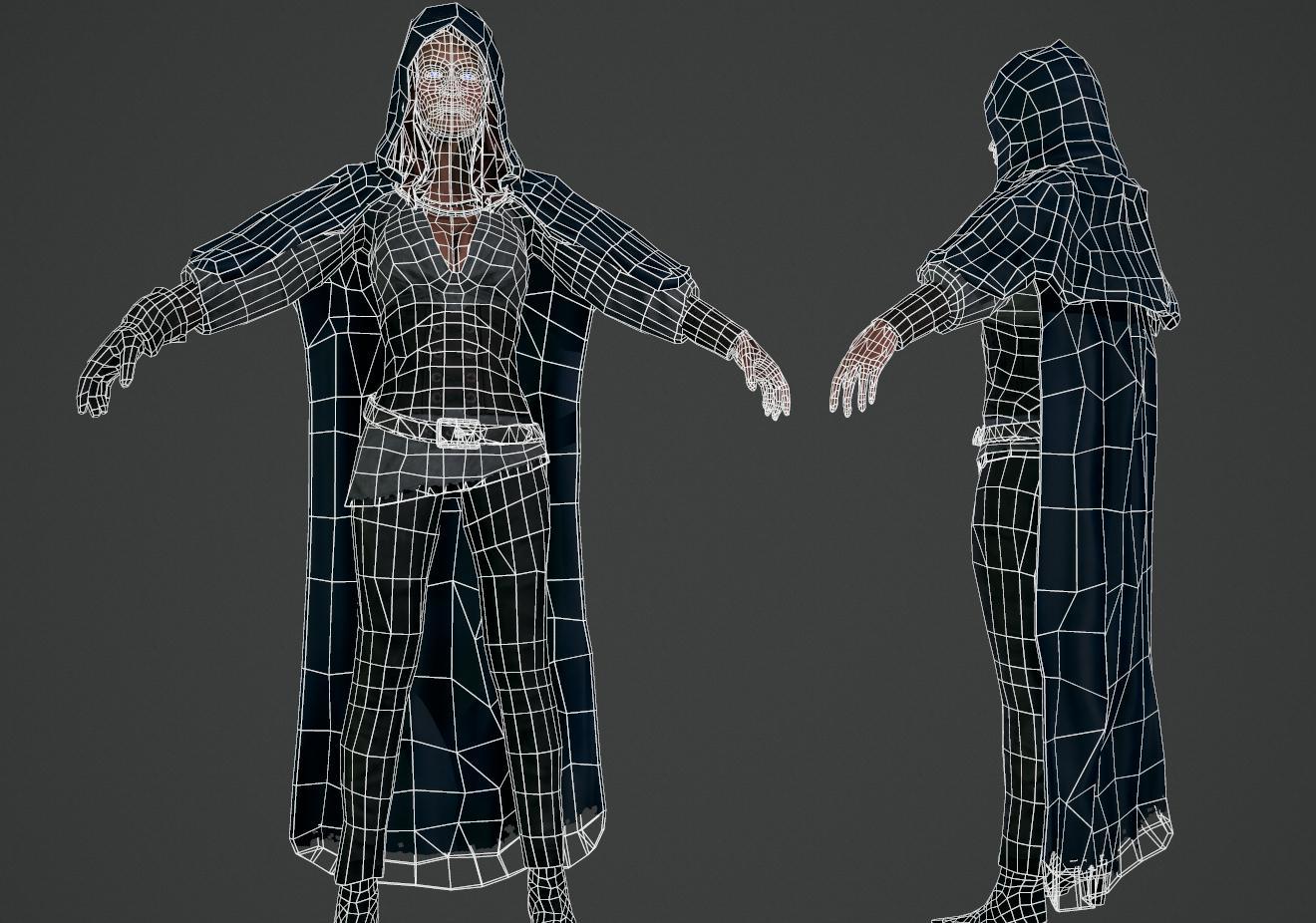

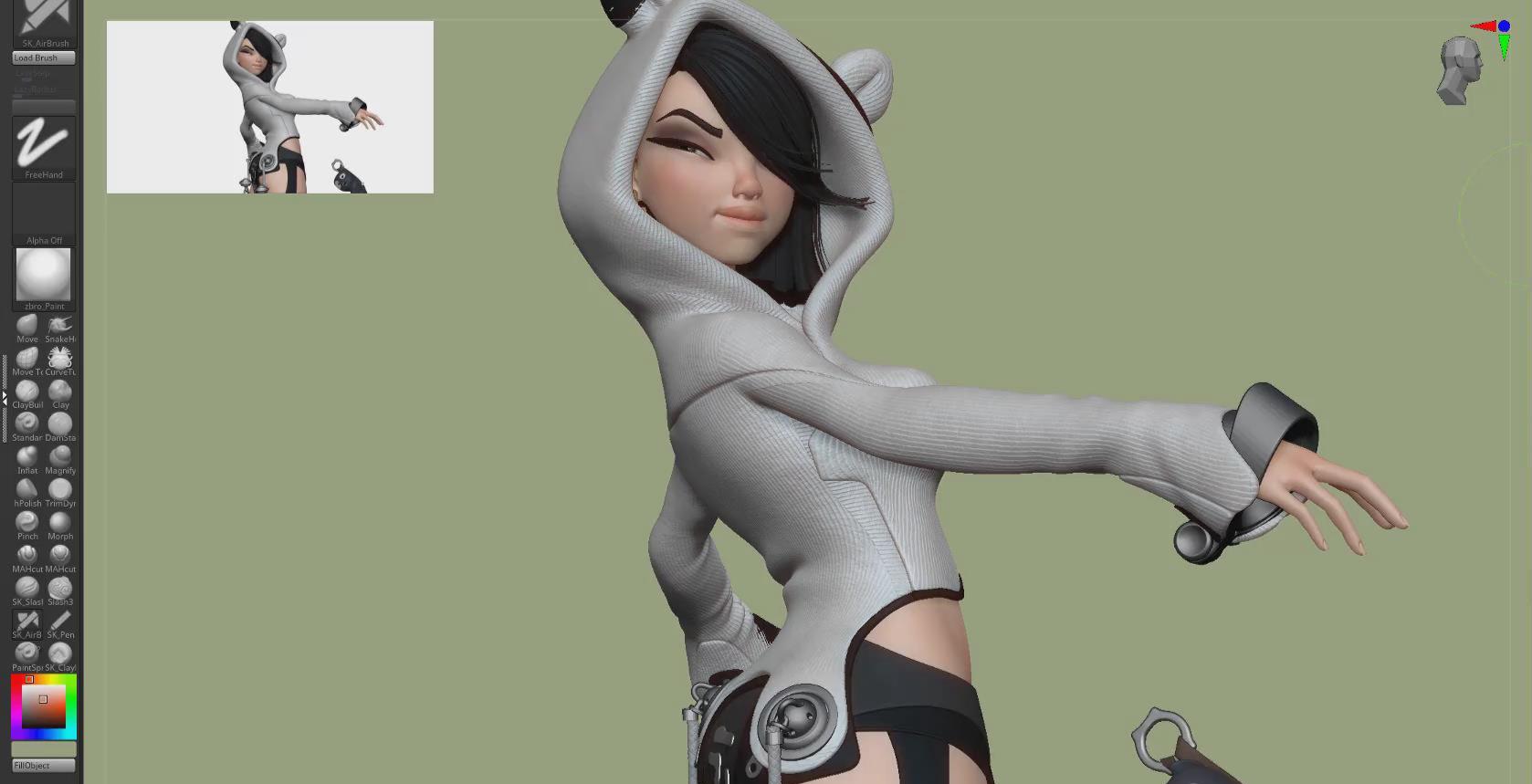

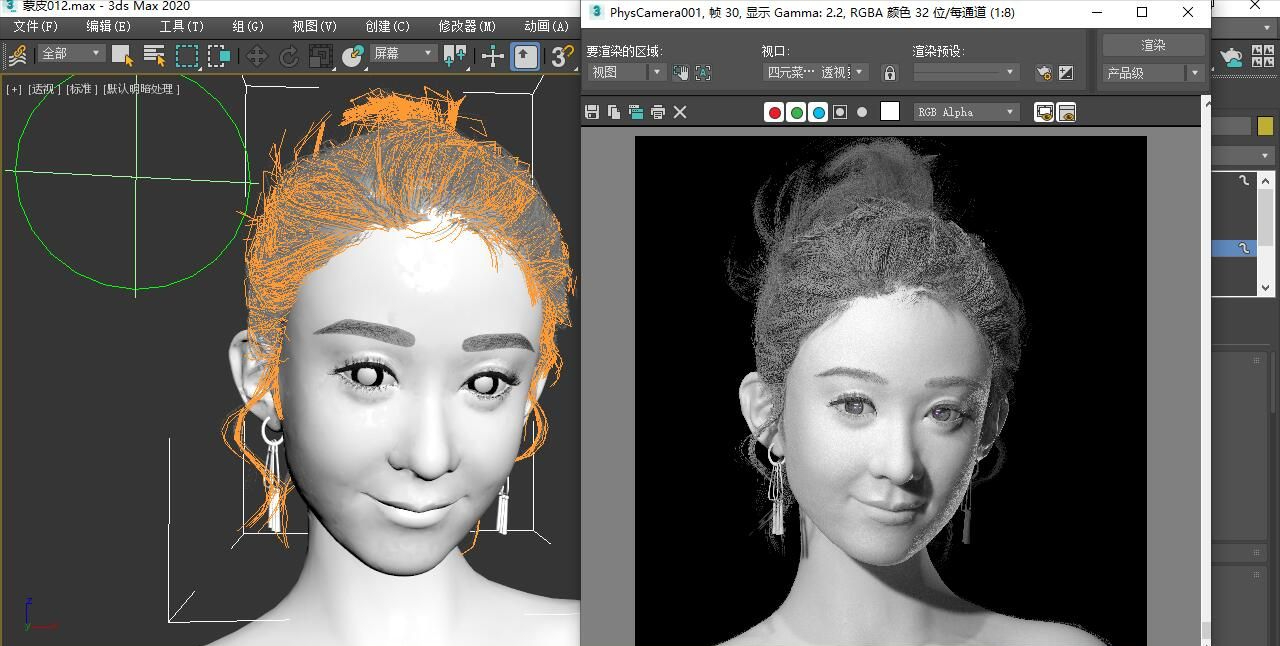

三維動畫需要使用3D軟件來建立模型，對角色和場景的設計都需要表現出一定的立體感。角色模型的設計，要注重動作的連貫性，以及與原畫的契合度。造型師一般都是先建立一個大概的模型，然后才是詳細的描述。

游戲模式應該是四個邊，三個邊所占的地位比較次要。在進行蒙皮處理時，模具的變形不可避免，模具的表面會產生不同程度的凸起，造成模具的不平滑。如果一個三角形的模型，在移動的時候，它的每一個部分都會有一些凸起，曲面的數量也會比較多，而且它的表面也會比較平滑。

至于模型的數量，并沒有具體的規定，但考慮到手機上的存儲空間有限，模型的數量還是要盡量減少的。

因?yàn)槟Ｐ偷臄?shù)量超過了一千萬，無法滿足手游中的需求，所以，建模師們就會對模型進行裁剪，將那些比較少的模型放入更多的模型中，這樣就能得到更少的模型。低端模式需要上色，貼圖和渲染，然后才能加入運動。

模型運動會應該在關節部位設計超過3條的環線，比如眼周需要根據眼輪匝肌的形狀來設計環型線，不然當眼睛出現特殊表情的時候，就會出現變形穿幫的情況。因此，在服裝造型中，動作對服裝造型所造成的影響必須加以考慮。

《一夢江湖》中，在表現女孩的姿態時，要正確處理好人體、骨骼和衣服之間的關系，以免在動作中出現衣角不合身、裂痕等問題。

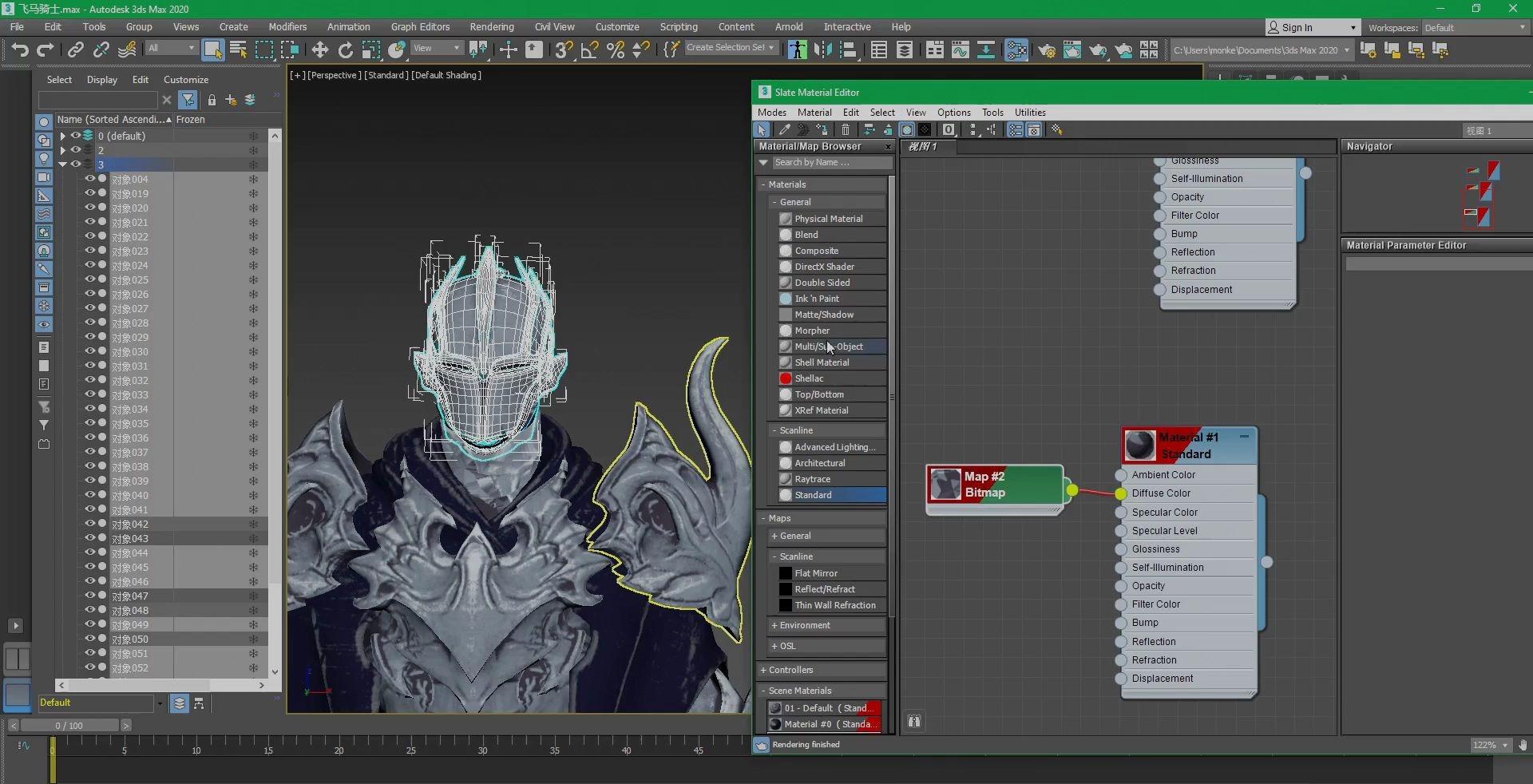

為了讓角色的行動順利進行，需要將相應的骨架和人物模型進行綁定，這個綁定實際上就是皮膚制作。《一夢江湖》是根據玩家們的實際需求，用3DSMAX將玩家的骨架與游戲中的人物進行了綁定，然后再根據游戲中的人物設定，進行相應的人物建模。

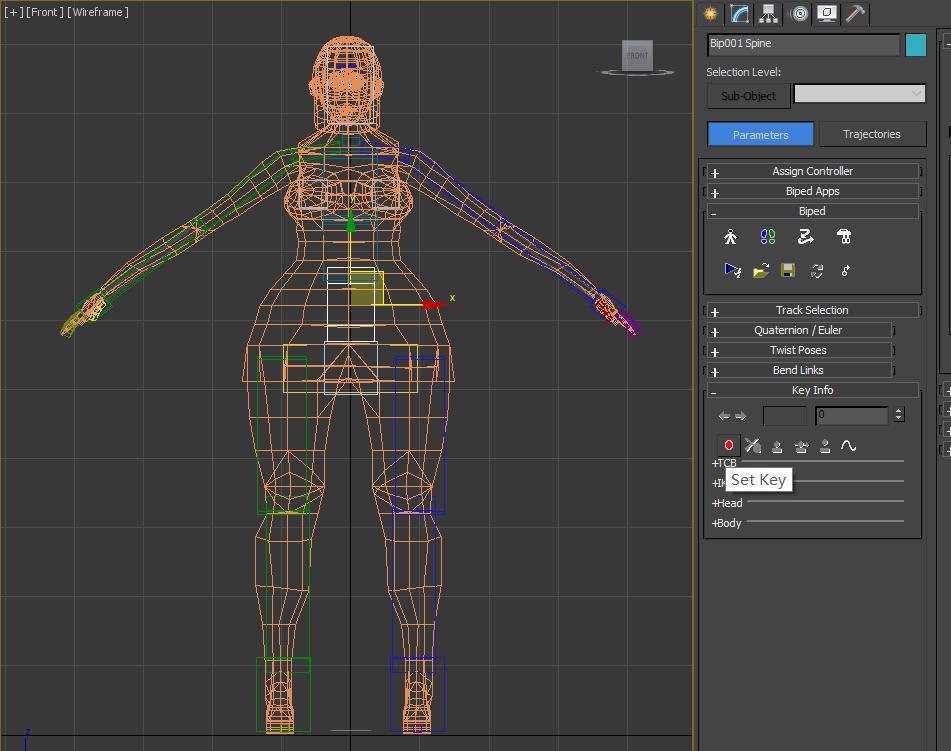

然后，根據正視圖與右側視圖，來調整模型與骨架的位置。接下來，我們需要在“參數”條中使用 Bipe來設計骨架模型，因?yàn)楣羌艿囊苿?dòng)范圍太大，會造成骨架的變形和撕裂，因此，我們需要根據骨架的各個部分的特點來設計骨架。

對于不易受力變形的部分，可以設計剛性骨架，對于易受力變形的部分，可以設計成可變形的部分，可以在一些關節處打開骨架的部分。在合理調整關節封套頂點權重后，逐漸調整權重，使模型關節可以合理變形，這時，蒙皮環節才算完成。

首先是場地標定。在拍攝場景的時候，并不能完全避免反射，所以會有一些反光。因此，首先應該在軟件上做一些調整，把反射點的反射性遮蓋掉，這樣就可以把計算誤差減到最?。蝗缓?，將所述標簽點粘貼到所述標簽點上，以保證所述標簽點可以由至少3個相機識別。

最后，使用掃描面板和攝像機，逐一檢查標記點的數量、覆蓋率、質量。在掃場的時候，掃場桿要盡量緩慢的搖擺，并且與地面沒有摩擦或碰撞，這樣才能進行正式的拍攝。

其次是對系統進行標定。通常，只要使用兩個標記就可以確定相鄰標記，但是，在計算時，節點標記點很容易被遮擋。

因此，必須要用到高頻攝像頭。在此基礎上，利用運動捕獲軟件，精確地計算出鏡頭的位置和角度，并構建出攝像機的三維坐標，從而更好地捕捉到運動。運動捕獲現場一般分為兩個區域，一個是真實的拍攝區域，另一個是電腦控制區域。

前者指的是動作捕捉演員的表演場地，在場地之外，會有一塊特殊的電子屏幕，用來實時地展示模型和演員的動態。在觀看屏幕的過程中，動作導演、設計者等人員可以展開討論，也可以更加方便地對鏡頭進行記錄。后者的作用是對運動數據進行記錄，并在控制區域進行實時顯示。

其次，就是刷新了。通過對比、校對鏡頭和真實場館，再對標記點進行粘貼，就可以重新確定虛擬空間和真實場地的比例。

最后，將標志點貼到骨架上。萊卡的衣服，在關節、手腕等重要位置，都有相應的標記。不同部位的標記點也有相應的型號要求，臉部與手部捕捉主要應用的標記點為3 mm、4 mm，全身捕捉可應用的標記點尺寸為9 mm、12 mm。

有接觸的表演動作主要應用的標記點尺寸為12 mm、20 mm，大的場地主要應用的標識點尺寸為25 mm、35 mm以及50 mm，在數據錄入到系統中后，也隨之創建成功。

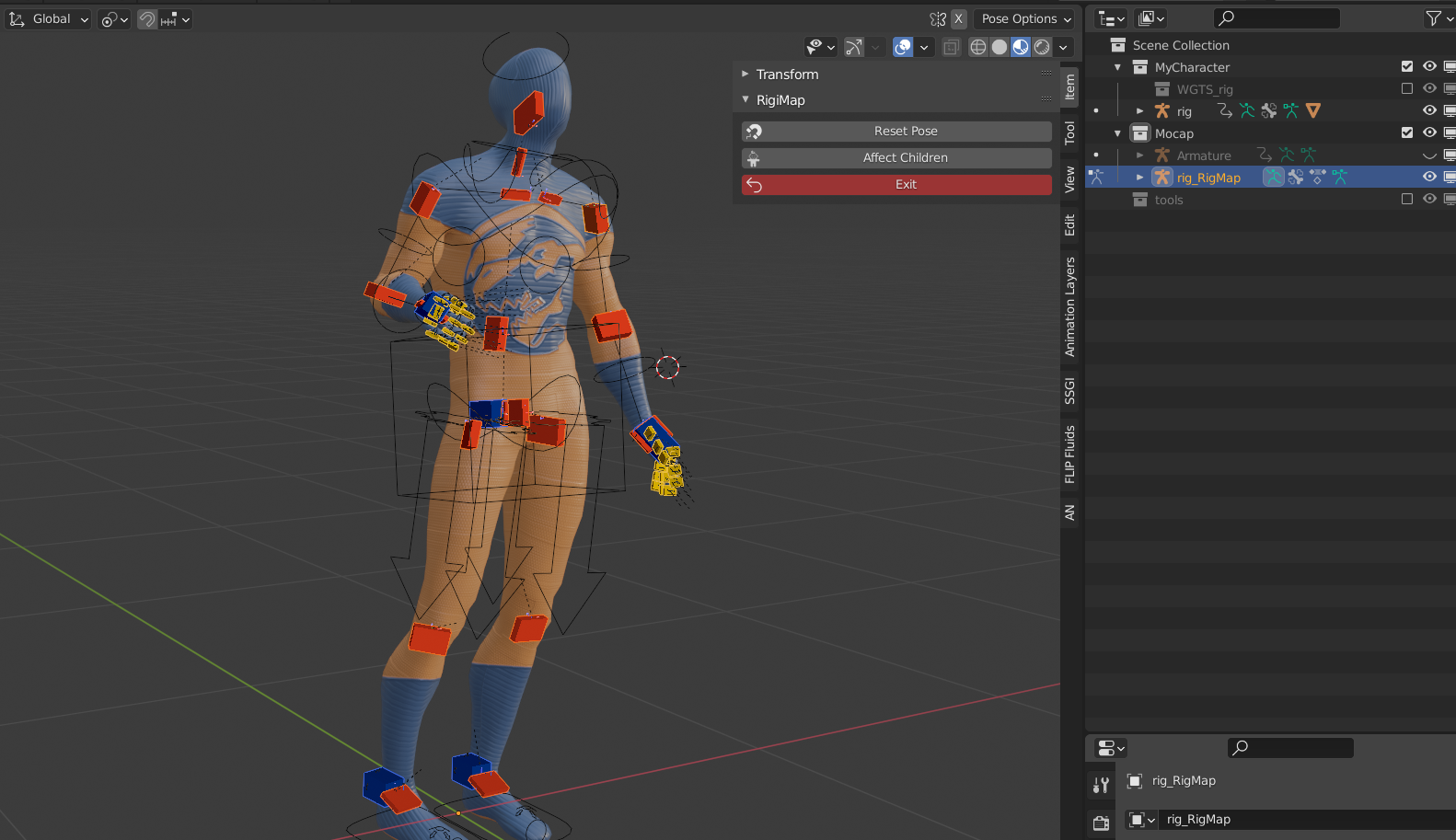

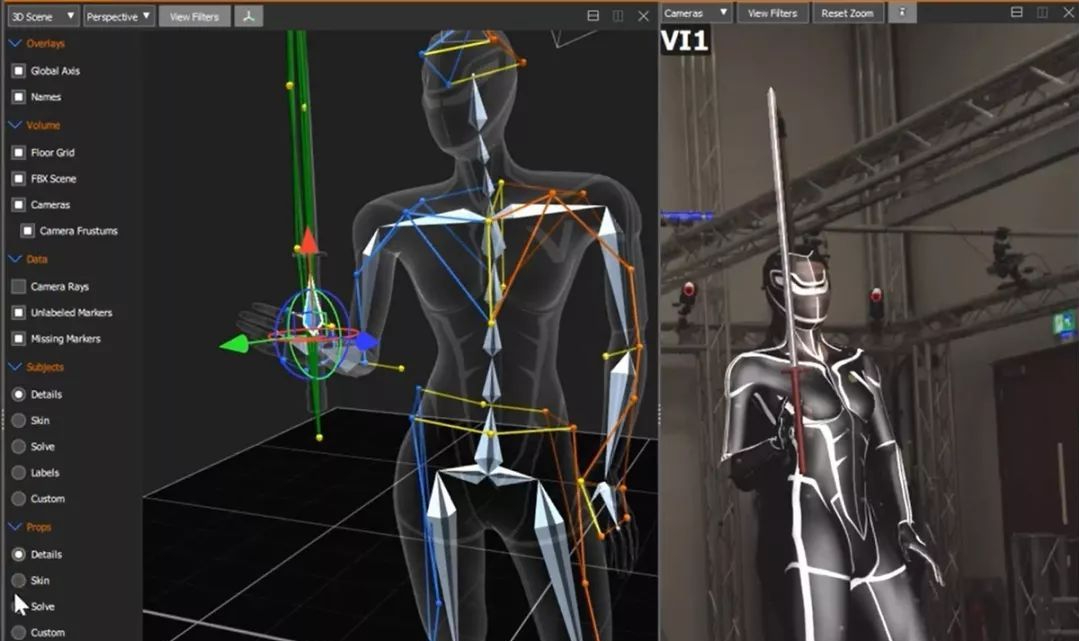

使用通用型的骨骼模板來設計合成演員狀態的骨骼，將采集到的數據信息輸入到骨骼模板中，就可以將拍攝動作轉換成骨骼運動。如果不對這些數據進行處理，就會導致一些零件的缺失。

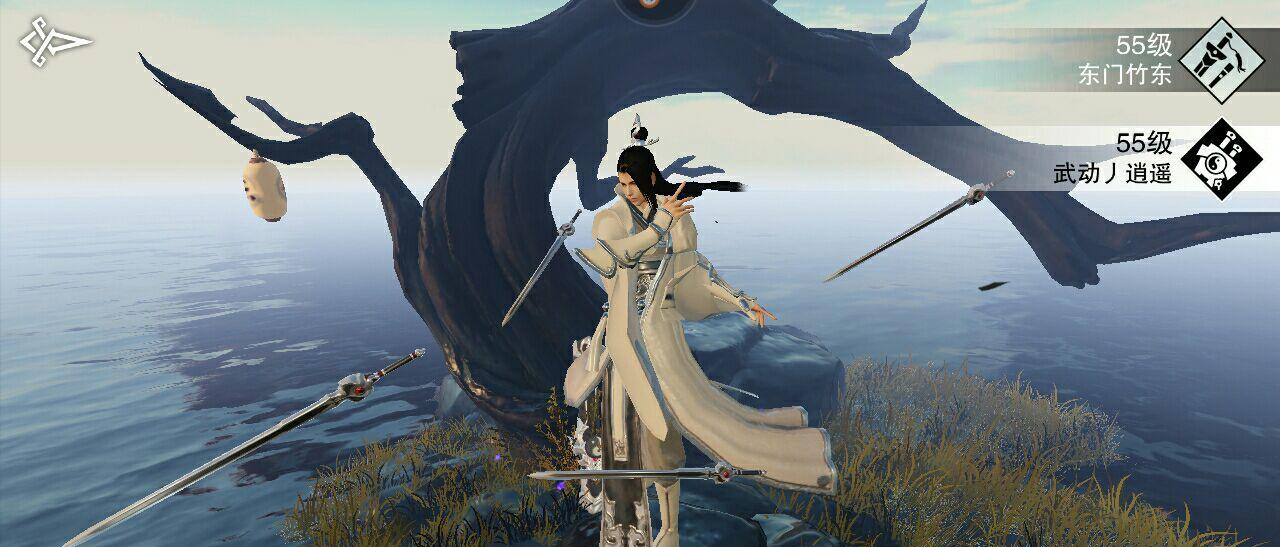

像是《一夢江湖》中的“滄海一角”，擁有“斗牛墟”，可以讓他的身形略微前傾，進行兩次攻擊。在這個時候，手部和腳部的骨石點極易出現抖動，甚至是丟失。如果骨石點沒有被糾正，很容易導致角色模型有關節位移、肢體塌陷等問題，導致手指和武器進行連接時有穿模、腳趾抽搐等問題。

這主要是因?yàn)椋趧?dòng)捕拍攝的過程中，會產生大量的關鍵幀，而對于多余的關鍵幀，則需要人工進行扣除，才能對數據進行優化，最后也可呈現出動作的細節。

動捕拍攝的時候，運動的范圍會遮蔽骨節點，而當數據輸入到系統中時，骨節點就會消失，所以必須要通過時間線的調整，才能確定問題出在哪里，然后做出準確的修復。

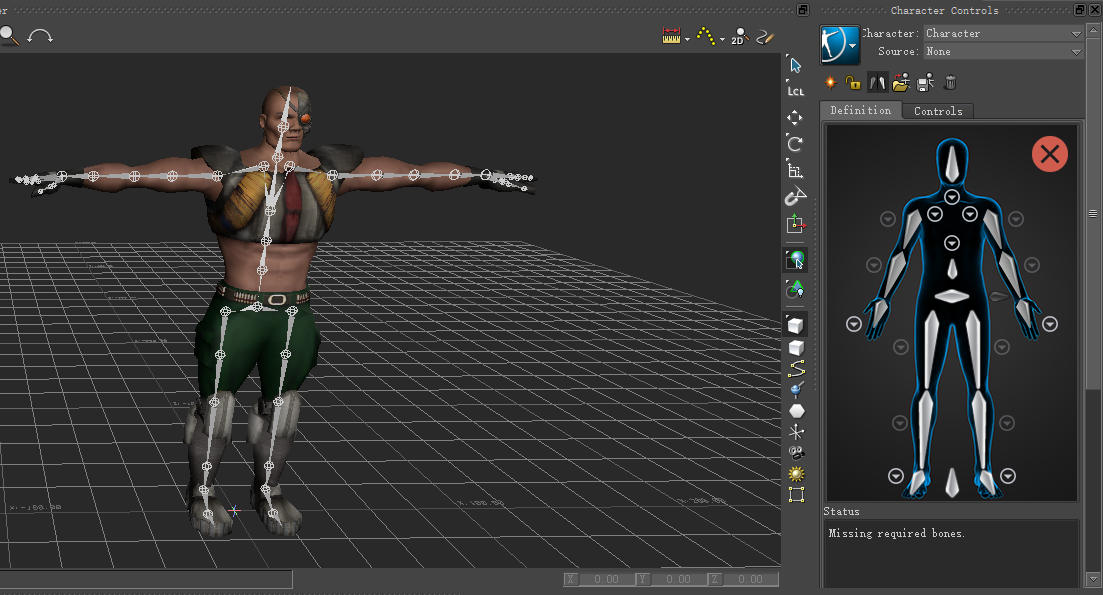

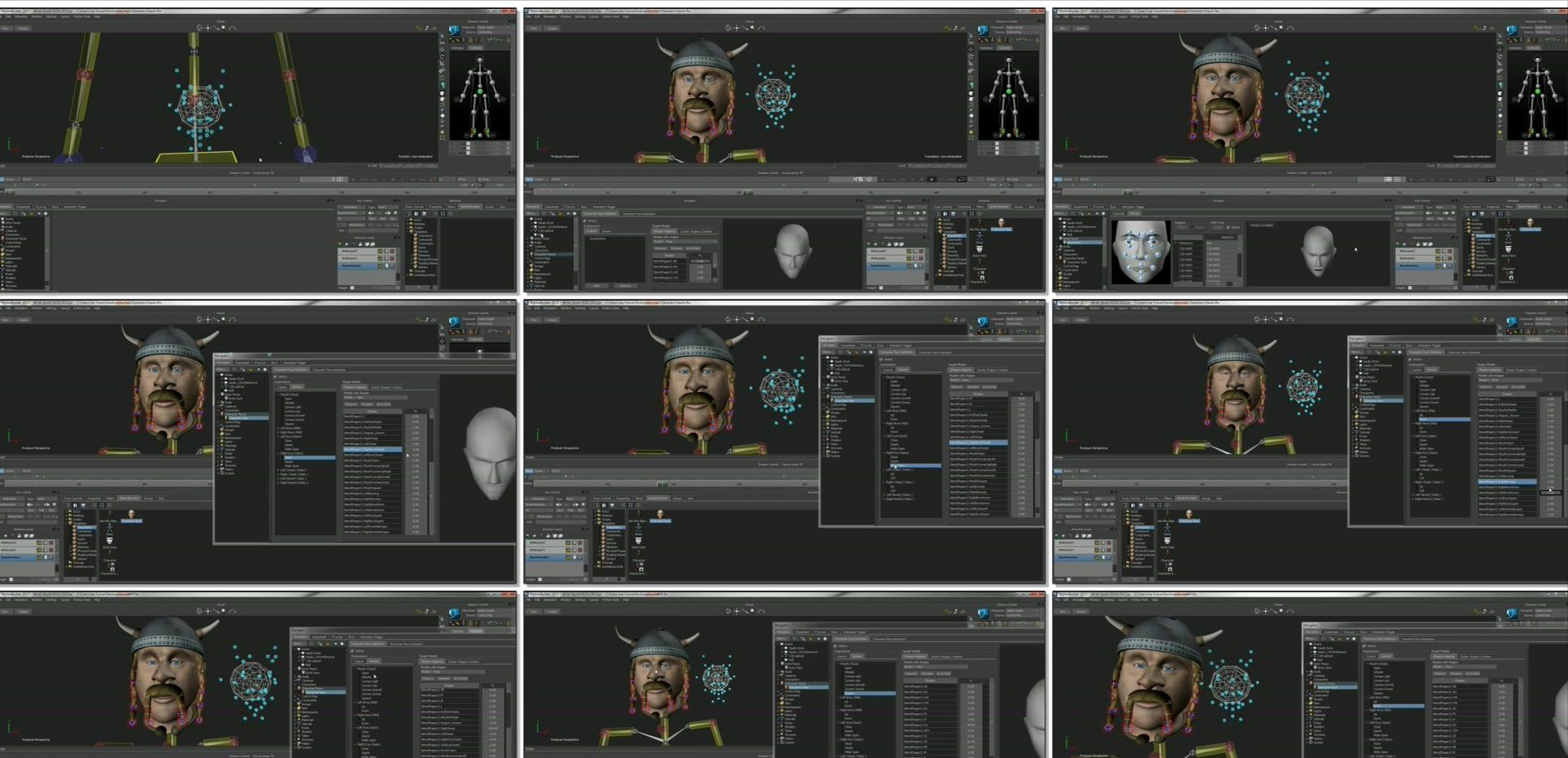

修復完畢，因?yàn)殡y免會有反光，所以，輸入的數據中，會有相應的噪聲，這些噪聲，都是要一一剔除的。在保證可以完全顯示出動作后，應該對因運動而產生的骨點進行修正。然后，把 FBX文件和 Motion Builder放在一起，這樣就可以讓角色按照一定的規律移動了。

通過 Motion Builder對動畫進行初步設計制作后，需要選取一兩個場景嘗試著渲染畫面，以確定最終的動作效果與實際要求是否相符。

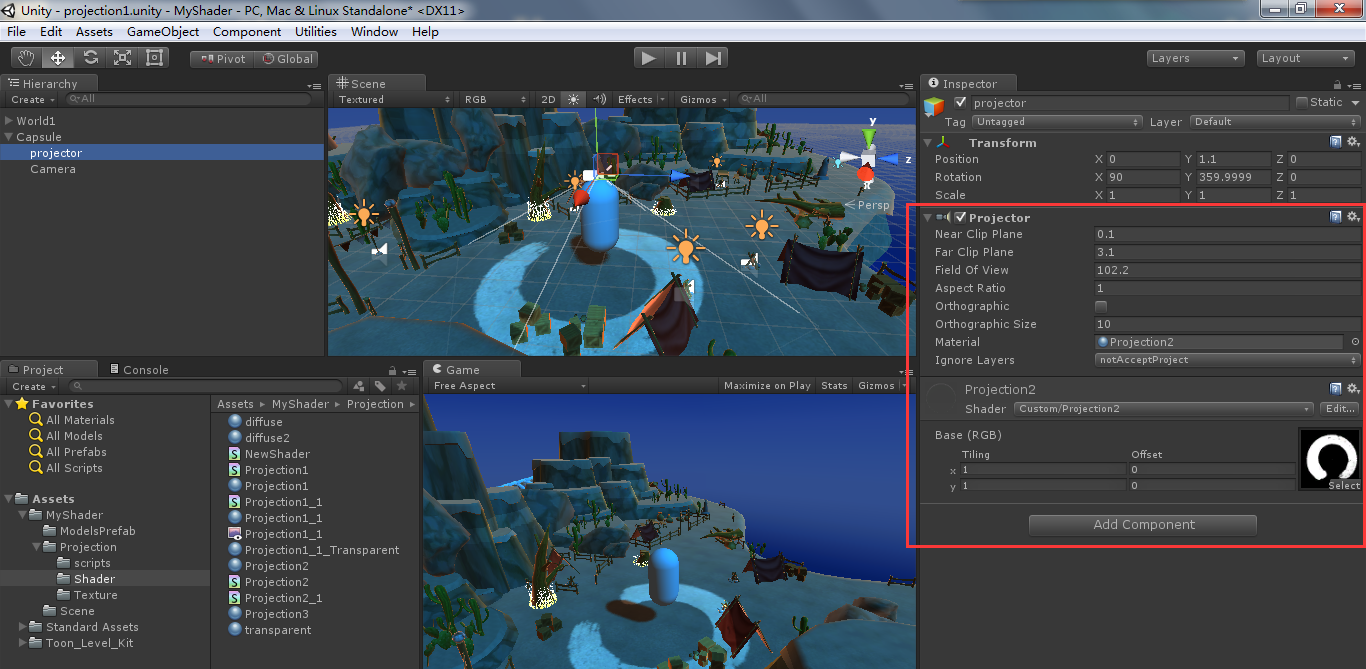

動畫的繪制可以用“移動生成器”完成，也可以用“Maya”完成，然后再添加相應的聲音、特效和光影。在確認了模型和動畫的正確性后，他就可以制作相應的動畫了，然后用Unity3D引擎進行繪制。

動作捕捉技術未來的發展前景

在國家對技術研發給予大力支持的大背景下，動作捕捉技術也得到了更好的發展，并在游戲設計市場得到了更多的應用，進一步縮短了和國外動捕技術的差距。

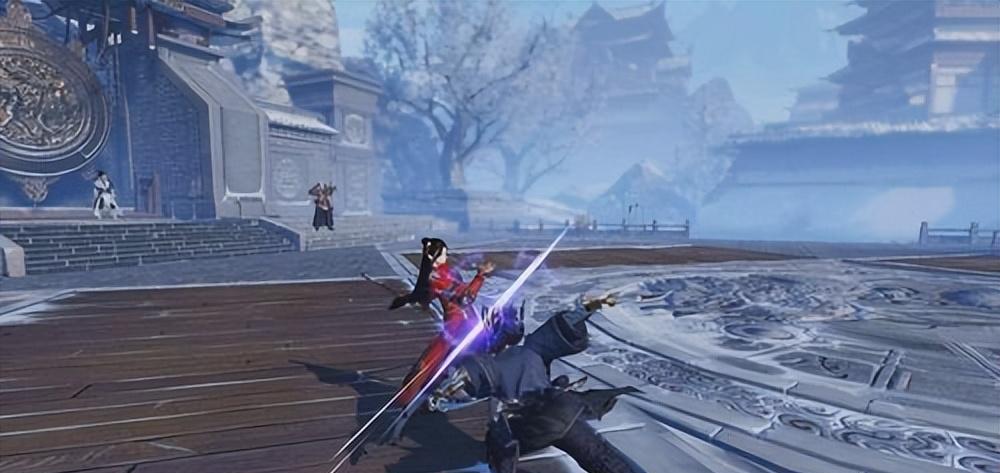

在《一夢江湖》中，動作捕捉技術被運用到了人物的情感和待機狀態中。在游戲設計中，動作捕捉技術通常被用于打斗，而力量感是打斗中必不可少的一部分，僅僅依靠關鍵幀，是無法將動作美感體現出來的，而動捕可彌補關鍵幀的不足，從而更加準確地表現出動作內容。

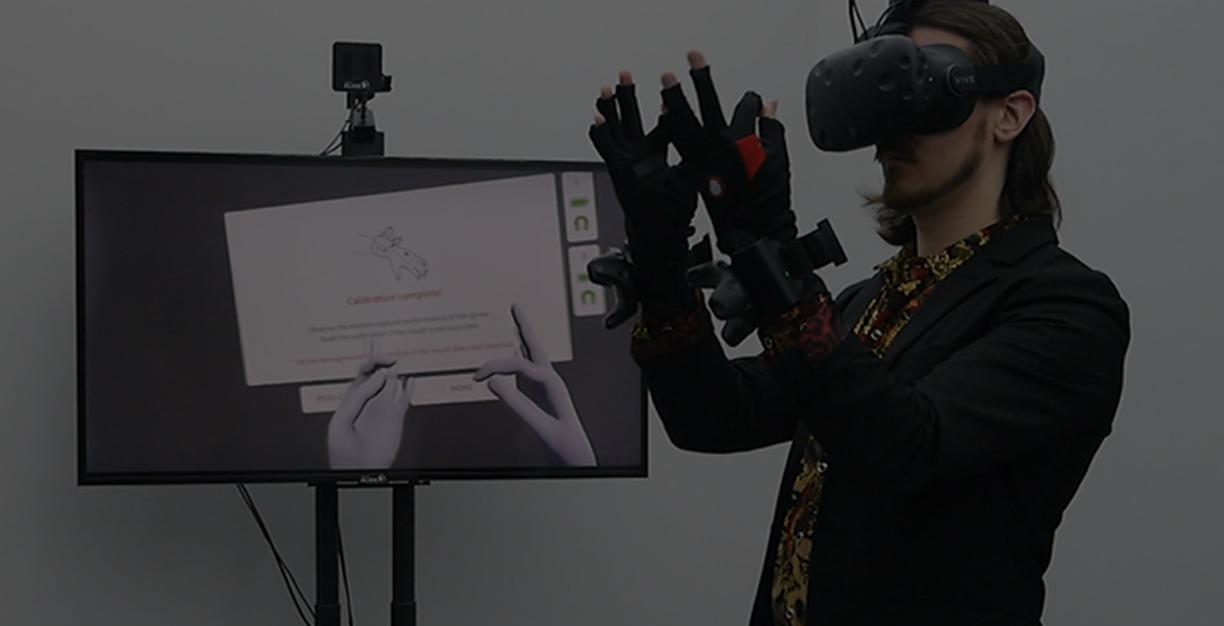

近幾年來，人們對于虛擬世界的創造有著很高的熱情，將動作捕捉技術運用到 VR體驗中，可以讓體驗者在虛擬世界中自由遨游，無論是手還是腿，都可以進行快速靈活的移動。

結語

總之，在未來的3D游戲動畫制作中，我們需要進一步探索和引入更準確和更有效的動作采集硬件技術，以獲取更真實的人物骨骼運動信息。

在此基礎上，探討基于運動捕獲技術與C4D軟件相結合的方法，實現人、非人等復雜運動場景的生成，從而確保運動的可識別性與精確性，提升運動的真實感與節奏感。
