游戲行為系統設計原理解析:行為樹的基本概念及進階
發布時間：2024-08-16 16:02:12 瀏覽量：229次
前言

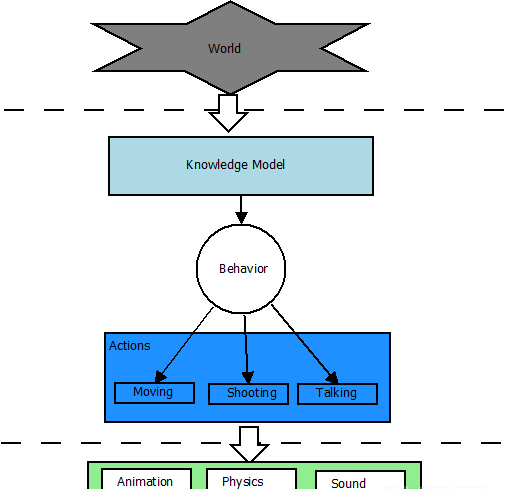

開發游戲AI的目標之一是要找到一個簡單，可擴展的編輯邏輯的方案，從而加速游戲開發的迭代速度。在行為系統圖中，行為系統響應游戲中的各種信息，進行決策以挑選接下來將要執行的行動并且監控該行動的執行。
知識模型是對游戲世界中各種信息的抽象。

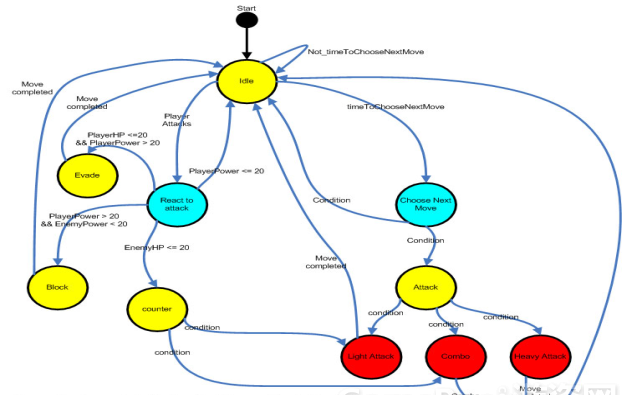

在行為系統中，有限狀態機最為經典，有限狀態機模型的優勢之一是簡單。但是有限狀態機需要用轉換連接狀態，因此，狀態失去了模塊性。
什么是行為樹
一個例子

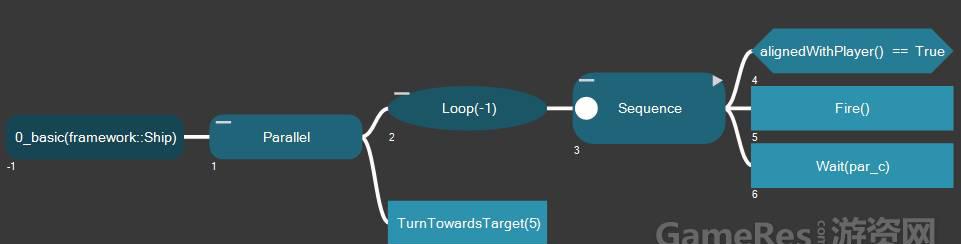

上圖中，3號Sequence節點有3個子節點，分別是：
4號Condition節點
5號Action節點
6號Wait節點
而3號節點的父節點是2號的Loop節點。
先補充下各節點類型的執行邏輯：
序列節點：順序執行所有子節點返回成功，如果某個子節點失敗返回失敗。
循環節點：循環執行子節點到指定次數后返回成功，如果循環次數為-1，則無限循環。
條件節點：根據條件的比較結果，返回成功或失敗。
動作節點：根據動作結果返回成功，失敗，或運行。
等待節點：當指定的時間過去后返回成功。
執行說明
如果4號條件節點的執行結果是成功，其父節點3號節點則繼續執行5號節點，如果5號動作節點返回成功，則執行6號等待節點，如果6號節點返回成功，則3號節點全部執行完畢且會返回成功，那么2號節點繼續下個迭代。
如果4號條件節點的執行結果是失敗，其父節點3號節點則返回失敗不再繼續執行子節點，并且2號節點繼續下個迭代。
進階
聰明的讀者可能會問，上面的例子中只講了成功或失敗的情況，但如果動作要持續一段時間呢？如果5號節點，Fire需要持續一段時間呢？
節點的執行結果可以是“成功”，“失敗”，或“運行”。
對于持續運行一段時間的Fire動作，其執行結果持續返回“運行”，結束的時候返回“成功”。
對于持續運行一段時間的Wait動作，其執行結果持續返回“運行”，當等待時間到達的時候返回“成功”。
行為樹的內部“知道”該節點是在持續“運行”的，從而在后續的執行過程中“直接”繼續執行該節點，而不需要從頭開始執行，直到該運行狀態的節點返回“成功”或“失敗”，從而繼續后續的節點。
另一個例子
如上圖，為了清晰說明運行狀態，來看另一個例子。在這個例子中，Condition，Action1，Action3是3個函數。
0號節點是個Loop節點，循環3次。
1號節點是個Sequence節點
2號節點模擬一個條件，直接返回成功。
3號節點Action1是一個動作，直接返回成功。
4號節點Action3同樣是一個動作，返回3次運行，然后返回成功。
行為樹的基本概念：
執行每個節點都會有一個結果（成功，失敗或運行）
子節點的執行結果由其父節點控制和管理
返回運行結果的節點被視作處于運行狀態，處于運行狀態的節點將被持續執行一直到其返回結束（成功或失敗）。在其結束前，其父節點不會把控制轉移到后續節點。
其中理解運行狀態是理解行為樹的關鍵，也是使用好行為樹的關鍵。
其他
上文另一個例子中“demo_running”的例子在安裝包及源碼里都有提供。最好查看源碼，編譯運行，自行嘗試體會。
