實景三維在鄉村規劃建設中的應用
發布時間：2024-01-02 14:14:43 瀏覽量：243次
背景介紹
“素心·山谷里”是陜西省渭南市臨渭區較早進行整村規劃整村開發的鄉村振興示范村，位于秦嶺腳下橋南鎮曹峪村，是“秦嶺腳下原鄉旅居共生社區”，以民宿及度假康養板塊為核心，融合多種健康三產產業，致力于分享身心健康的美好生活方式。
項目介紹
素心·山谷里是由陜西秦風云影網絡科技有限公司負責，基于傾斜攝影三維建模、進行建筑規劃設計到虛實融合交互展示的鄉村規劃建設項目，是實景三維在鄉村規劃設計的典型應用案例。
項目難點
地形復雜、重建精度要求高：臺塬溝壑地形地貌，高差近百米，高壓線電路縱橫交錯，環境復雜，重建精度要求高。
三維重建不夠美觀，未建設區域難展示：模型邊緣扭曲變形、植被懸浮等不夠美觀，一比一繪制BIM手工模型和實景模型融合難。
作業流程

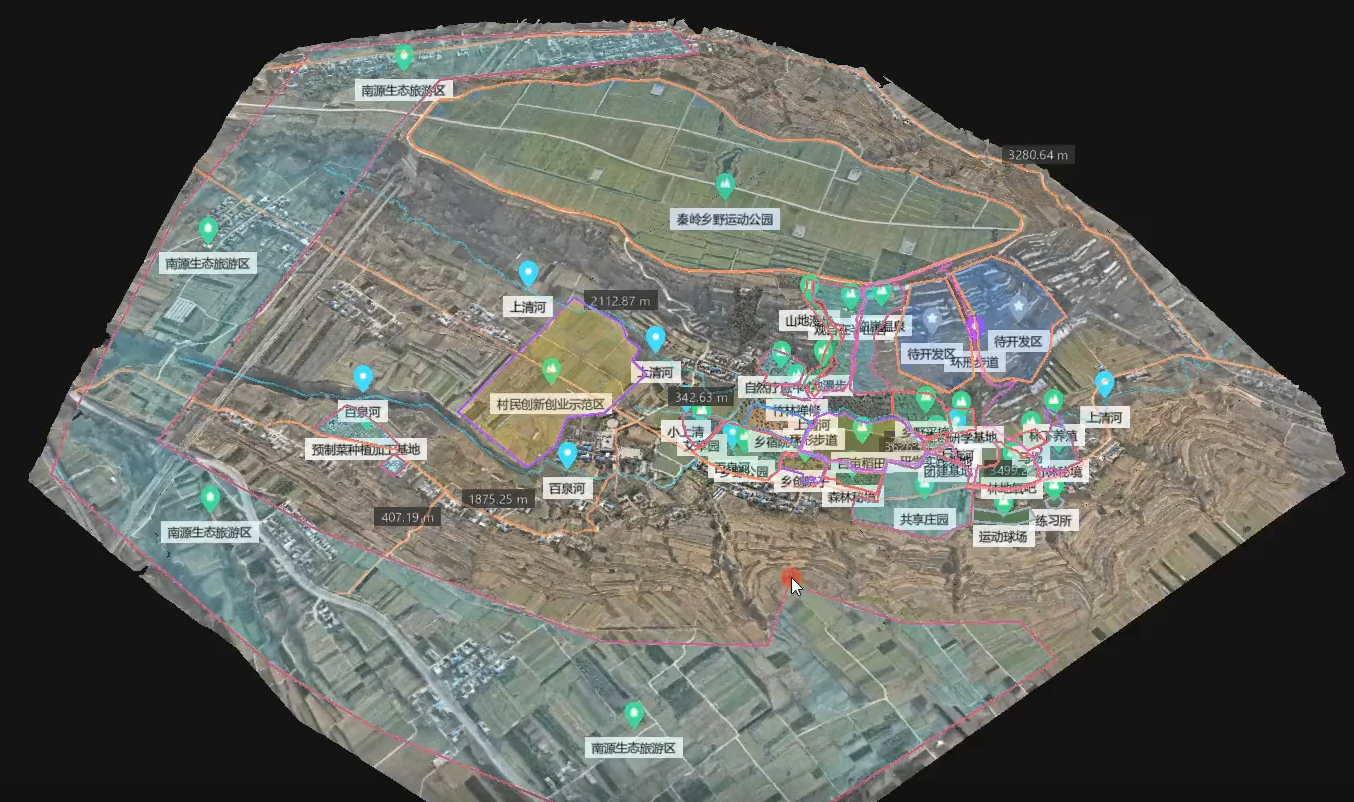

無人機采集照片生成實景三維模型

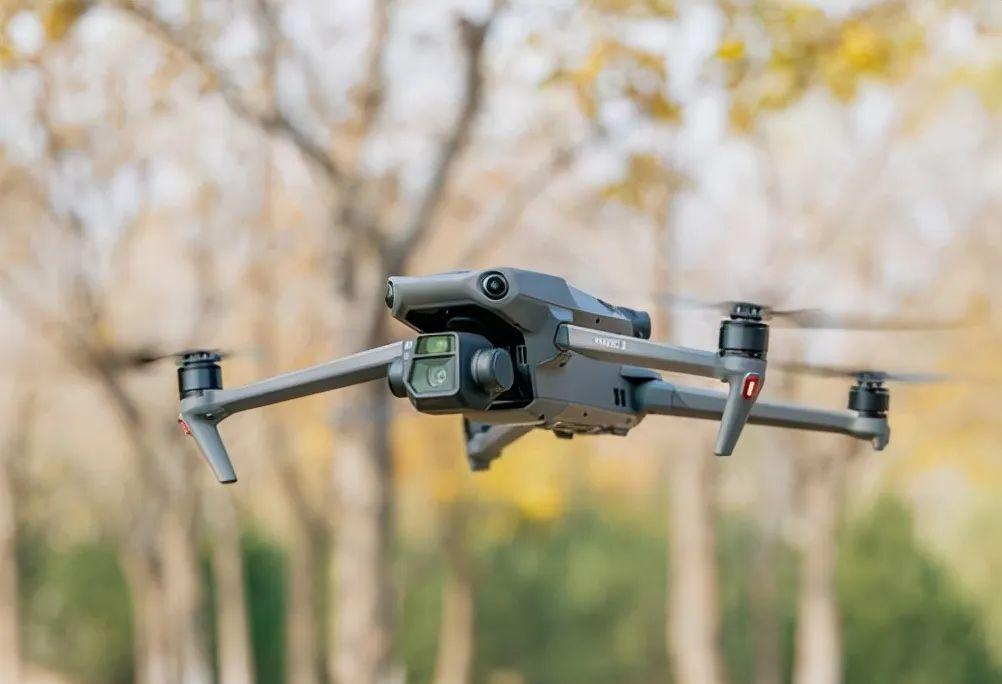

將DJI御3E無人機采集到的5.2平方公里3萬余張?jiān)可蟼髦猎贫说厍蚪Ｌ幚?，?jīng)過云端自動三維重建后，生成核心規劃區域分辨率為1厘米的三維模型，準確地還原了測區的地形與地貌，模型精度滿足規劃設計需求。
疊加CAD設計圖核驗規劃設計

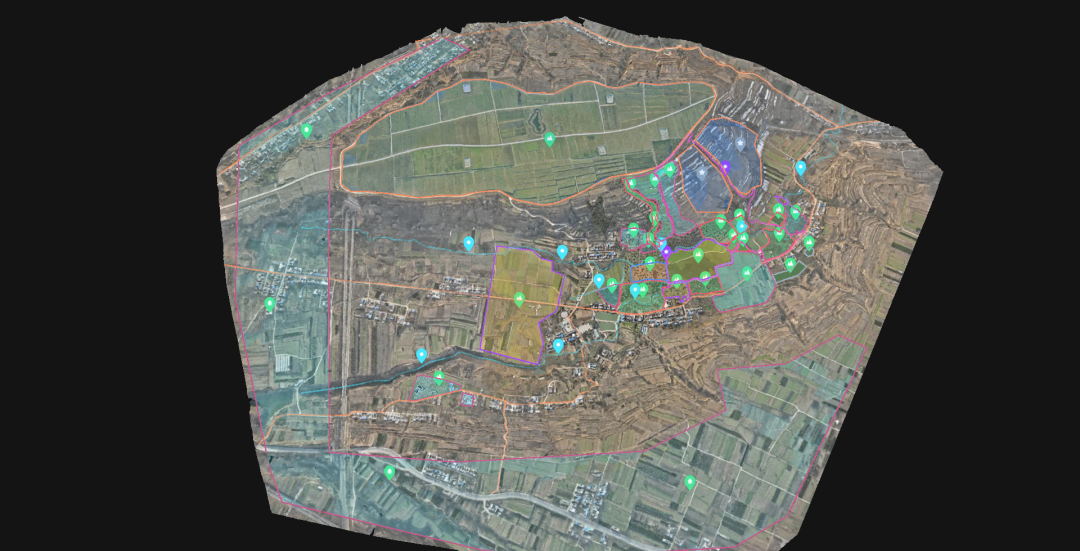

三維重建完成后，設計公司需駐場與甲方負責人核驗建模情況、確認規劃設計工作。打開云端地球在任何地點均可順暢的瀏覽建模效果；導入CAD設計圖紙，將模型和圖紙精準套合，大到片區、小到一棟樓、一條路均可以一一對比核驗、完成規劃設計確認與修改，大大提高設計準確性。
導入模方修模、聯動3ds Max規劃設計

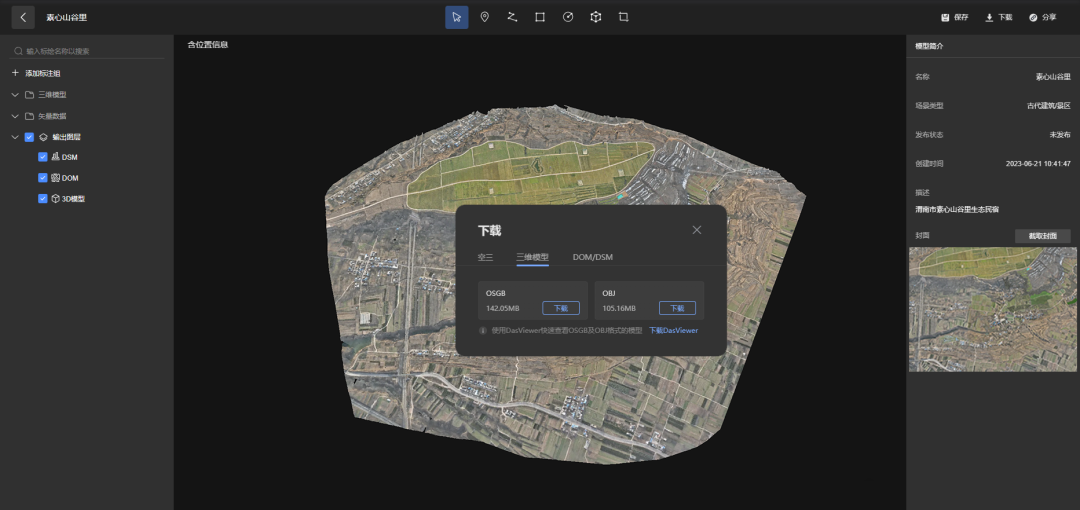

從云端地球下載OSGB和OBJ成果文件，可導入修模軟件進行修模與設計。

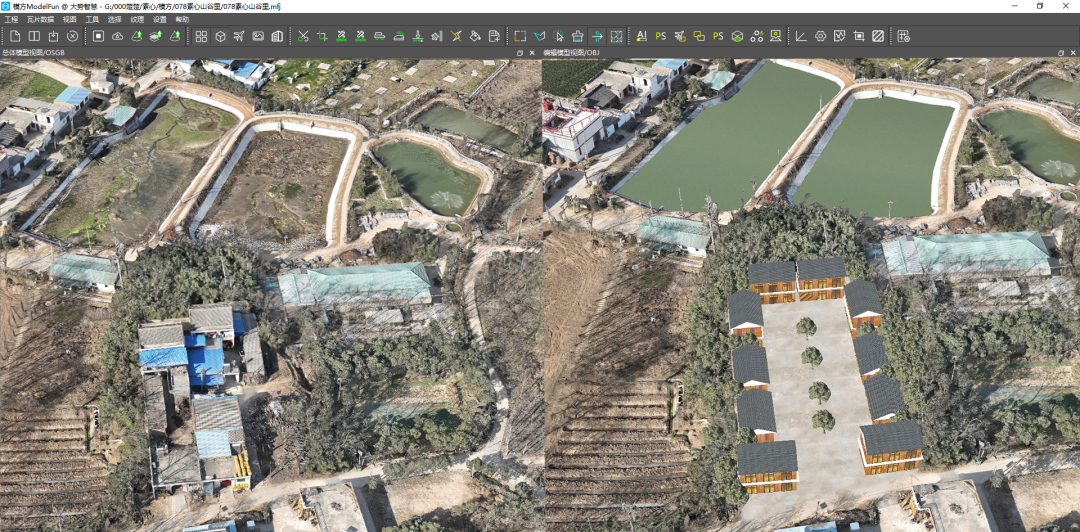

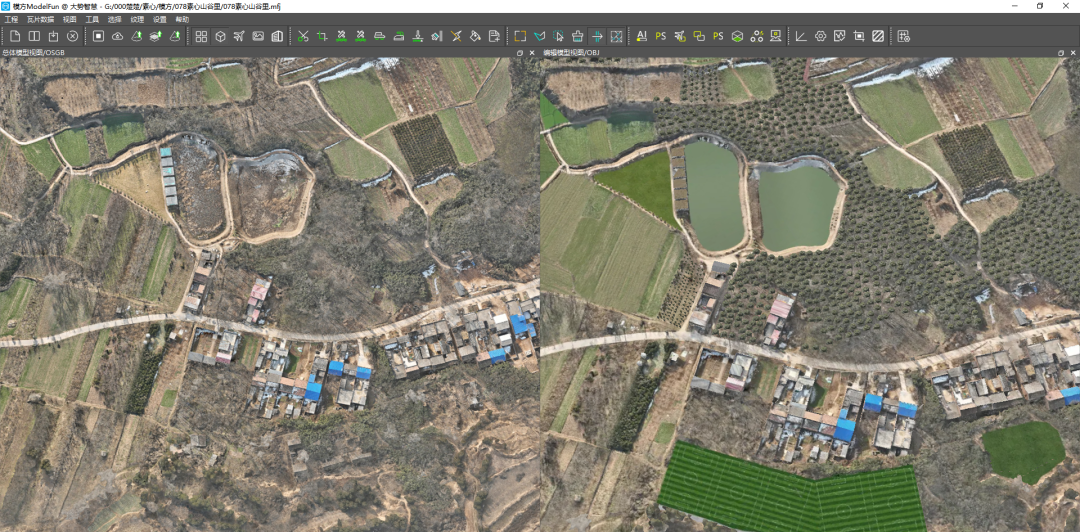

將下載的文件使用模方打開，對模型扭曲、邊緣和懸浮物等進行裁切、刪除，使模型達到展示級別瀏覽效果。同時根據規劃需求，使用模方置平功能壓平未規劃建筑或地面、再聯動Photoshop進行規劃設計貼圖，可以更直觀地看到建設后的場景效果。

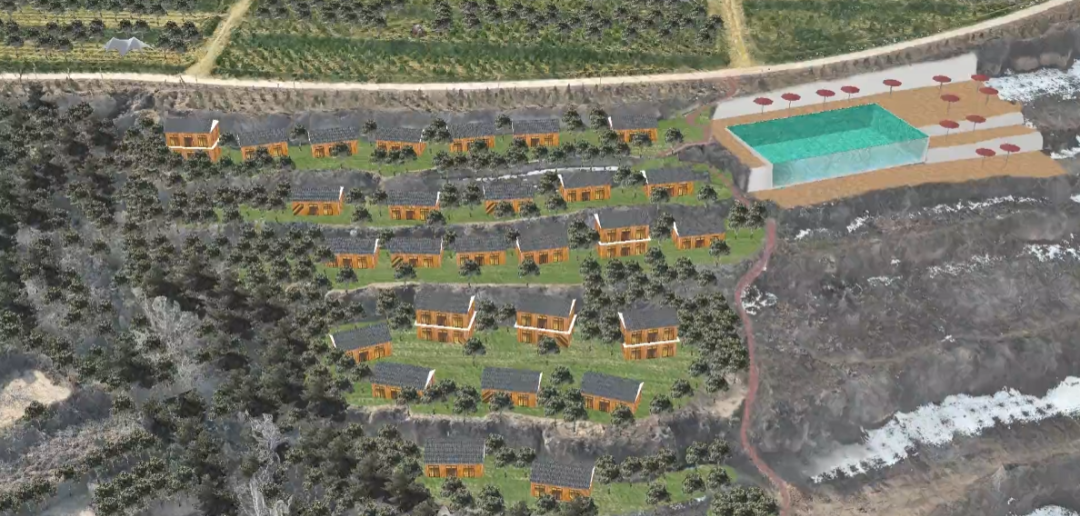

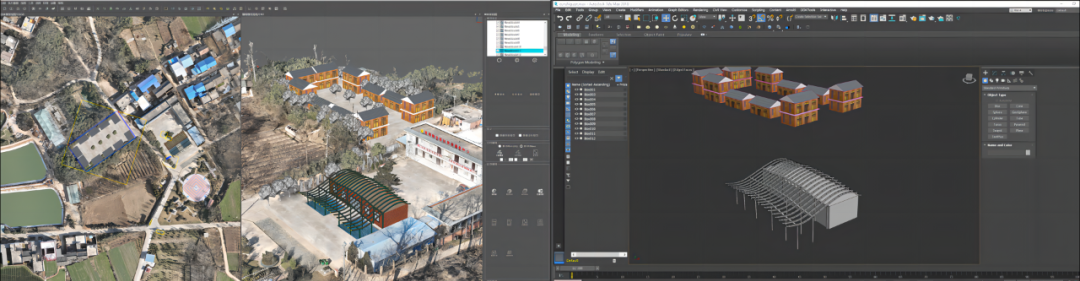

聯動3ds Max對未建設區域進行地形壓平、將BIM手工模型設計擺放貼圖，實現虛實融合的效果，使規劃設計更直觀、更合理、更科學。
隨時隨地瀏覽設計成果
設計工作完成后，將設計文件再次上傳至云端地球展示，無需注冊賬號、下載客戶端，使用網頁、IPAD、手機均可隨時隨地瀏覽項目效果、用作對外宣傳與招商引資都十分方便。
鄉村環境網絡不穩定的情況下，也可以使用Dasviewer打開設計模型，在無網絡環境的展廳下可流暢瀏覽。
方案總結
素心·山谷里使用云端地球及大勢智慧旗下模方、Dasviewer等軟件產品實現了從照片到實景三維模型、從單一的CAD設計圖瀏覽到實景模型與BIM手工模型疊加立體設計展示的跨越，使鄉村建設設計從二維提升到三維層面，讓建筑規劃設計效果更真實、更直觀，更科學，極大地減少了設計單位與甲方的溝通成本，助力鄉村振興建設用更少的時間完成更高效的設計。
