項目周期有限，怎樣才能完成人物動畫的極速制作呢？日前，有業內“活雷鋒”發現了一款人體建模軟件MakeHuman，并分享了其制作經驗。

MakeHuman是一個開源的3D人物角色建模軟件，它基于大量人類學形態特征數據，可以快速形成不同年齡段的男女臉部及肢體模型，并對局部體形進行調整，特有的“自然姿勢系統”可對運動中的皮膚和肌腱變形進行精確摸擬。此軟件支持Windows、Mac OS X和Linux平臺，適用于人體寫生練習、動漫或三維角色動作設計、體育訓練人體運動仿真等領域。

1. MakeHuman界面和基本操作

Step.01

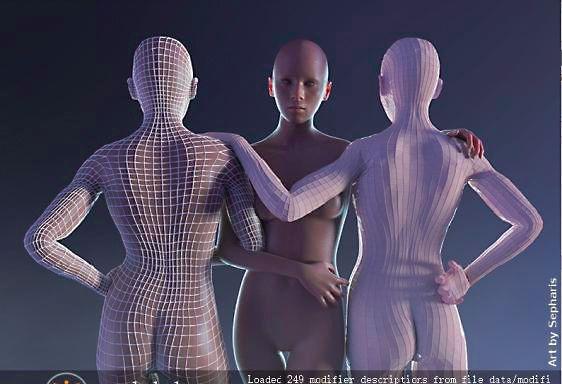

雙擊MakeHuman啟動圖標，這時出現啟動界面，文中使用的是1.1.1 版本號，如圖1所示。

圖1

Step.02

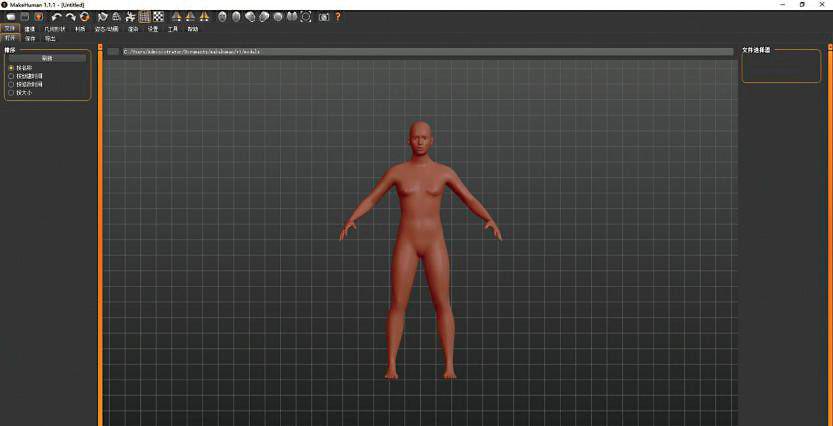

打開軟件后軟件界面如圖2所示。

圖2

軟件上方為工具欄：

其中：

可進行“打開文件、保存文件、文件導出”的操作；

可進行“撤銷、重做、重置”的操作；

可對人物模型進行“光滑、線框、POSE、網格、背景”的操作；

可對人物模型進行“對稱右>左鏡像、對稱左>右鏡像、對稱”的操作；

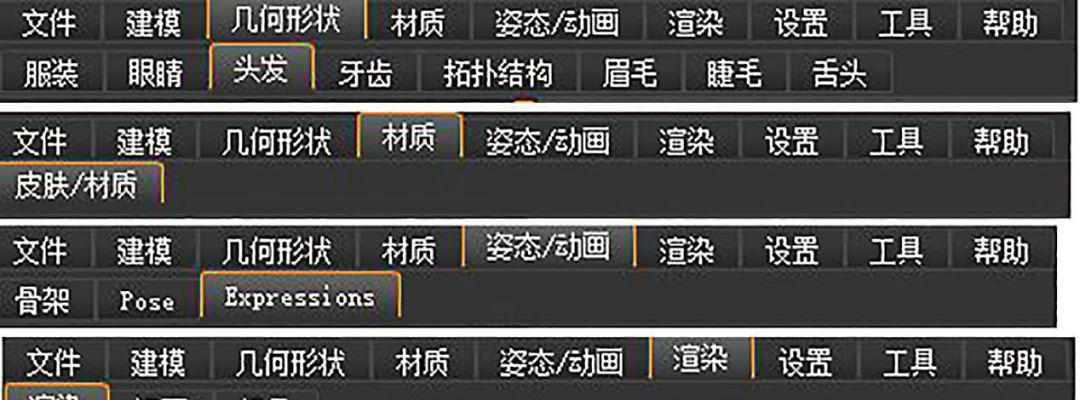

可對視圖進行“前、后、右、左、俯、底、重置”的操作。下面為菜單欄，主要的參數就在這里面進行調節；

因參數眾多，這里就不全部介紹了，下面主要闡述一些重要的操作界面。

Step.03

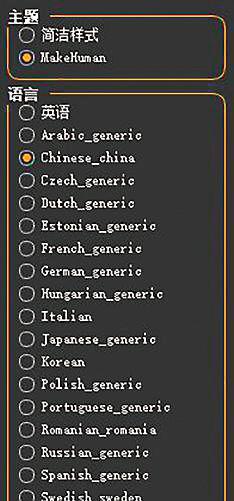

點擊菜單欄“設置”→“通用”，在右側的“語言”一欄中選擇“Chinese_china”，就會顯示中文界面，如圖3所示。

圖3

Step.04

點擊菜單欄“文件”→“打開”或“保存”，然后均按下圖所示按鈕找到路徑，就可以打開文件或保存文件，如圖4所示。

按此按鈕找到文件路徑

圖4

Step.05

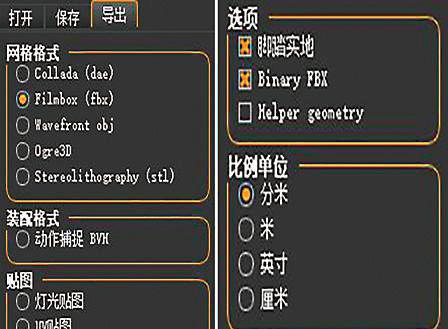

點擊“導出”，選擇不同的參數，在右側就會顯示相應參數的詳細選擇菜單，如圖5所示。導出做好的帶有骨骼和蒙皮的人物模型，文件格式有多種選擇，此處選擇的是FBX格式。因?yàn)镕BX是Autodesk公司出品的一款用于跨平臺的免費三維創作與交換格式的文件格式，大多數三維動畫軟件如MAYA、MAX、Motion Builder 和C4D，都可以導入該文件格式，從而能夠快速制作人物動畫，大大提高工作效率。

圖5

Step.06

圖6、圖7是不同的狀態欄，其屬性參數不一樣，大家稍加練習就可以很快掌握。

圖6

圖7

對MakeHuman視圖中模型的操作主要用鼠標進行。按住鼠標左鍵可旋轉視圖中的模型，從不同角度查看。按住鼠標右鍵可縮放視圖中的模型，按住鼠標中間鍵可上下左右平移視圖中的模型。

2. 實際應用

如何將MakeHuman與MAYA結合使用，實現人物動畫的極速制作，下面我們就以一個實例詳細闡述整個制作過程。

Step.01

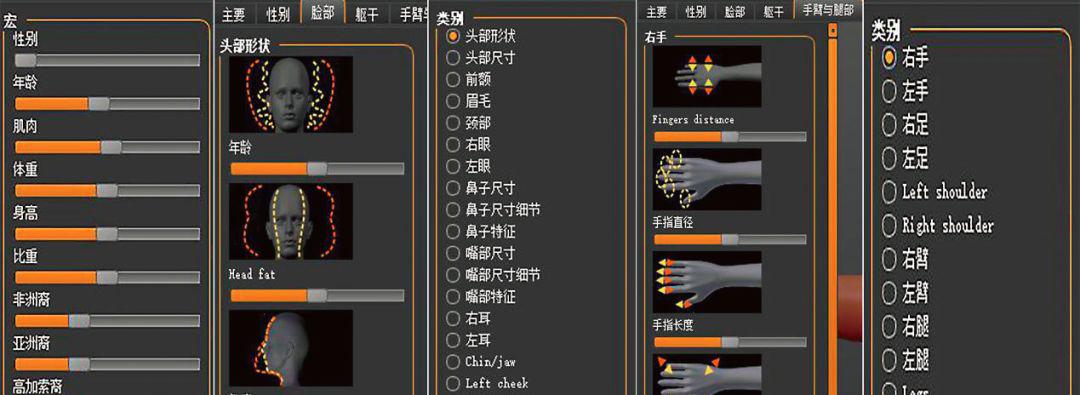

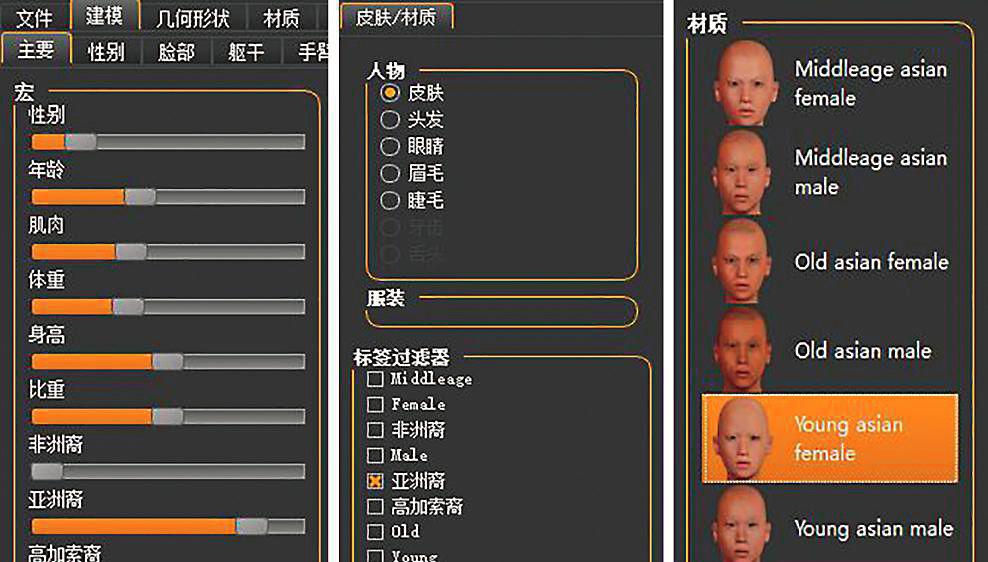

在MakeHuman軟件中用默認的人體模型在建模一欄中進行調節。此處擬建亞洲女性人物模型，所以在“建?！薄爸饕敝姓{(diào)節“亞洲裔”、“性別”、“年齡”等欄的滑塊，通過各滑塊的左右滑動，讓所建的人物模型接近于擬建的理想人物模型。然后在菜單“皮膚/ 材質”中選擇亞裔的膚色，如圖8所示。

圖8

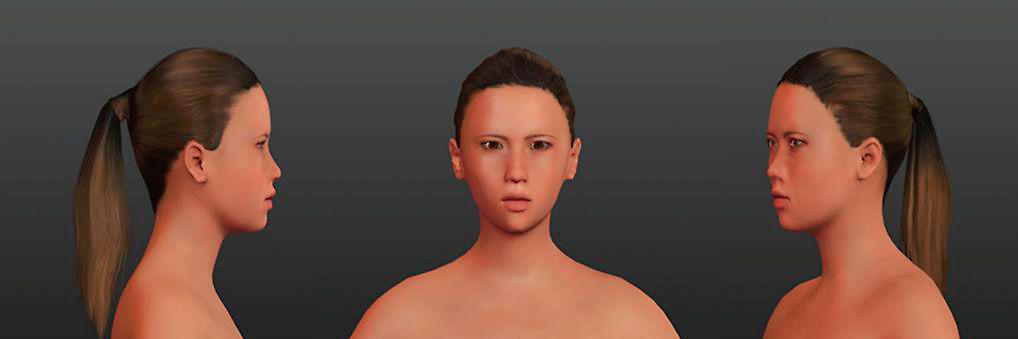

在做這些參數調節的時候，大家也可以找些相關圖片作為參考，最終人物模型調節的效果如圖9所示。

圖9

Step.02

點擊“幾何形狀”→“服裝”，可以為所建的人物模型增加衣物、鞋帽等，效果如圖10所示。

圖10

Step.03

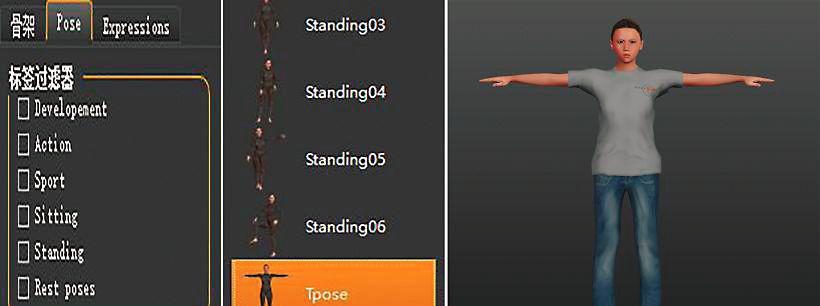

點擊“姿態/ 動畫”→“POSE”，在右側的模塊屬性欄中選擇“Tpose”作人物模型初始姿勢，這種姿勢便于人物骨骼系統的裝配，如圖11所示。

圖11

Step.04

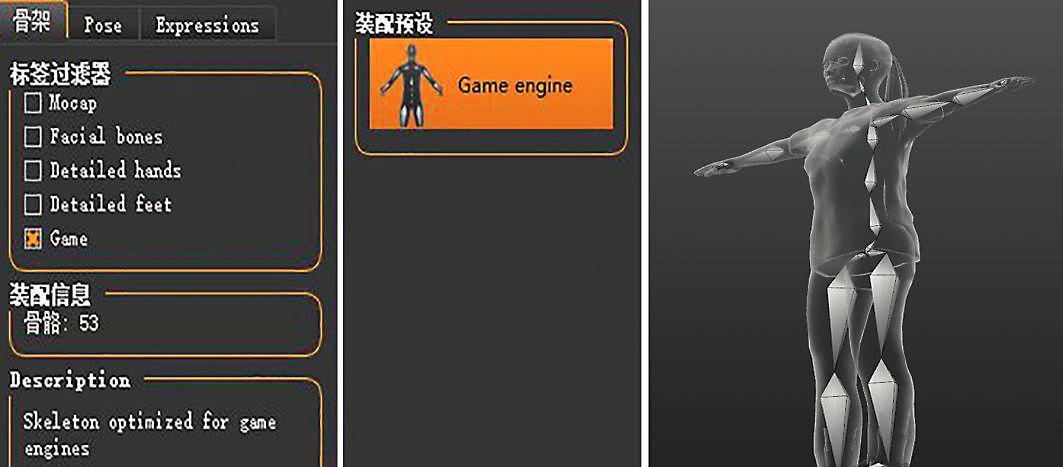

接下來為該人物模型添加軟件預設好的骨骼系統。點擊“ 姿態/動畫”→“骨架”，選擇“Game engine”這一欄，就可以為人物模型自動添加骨骼系統及蒙皮效果，非常便捷，如圖12所示，這也是該軟件的最大優勢。最后點擊“文件導出”工具按鈕，將制作好的文件以FBX格式導出，這是一個帶有骨骼和貼圖的文件，并且蒙皮效果非常好。

圖12

Step.05

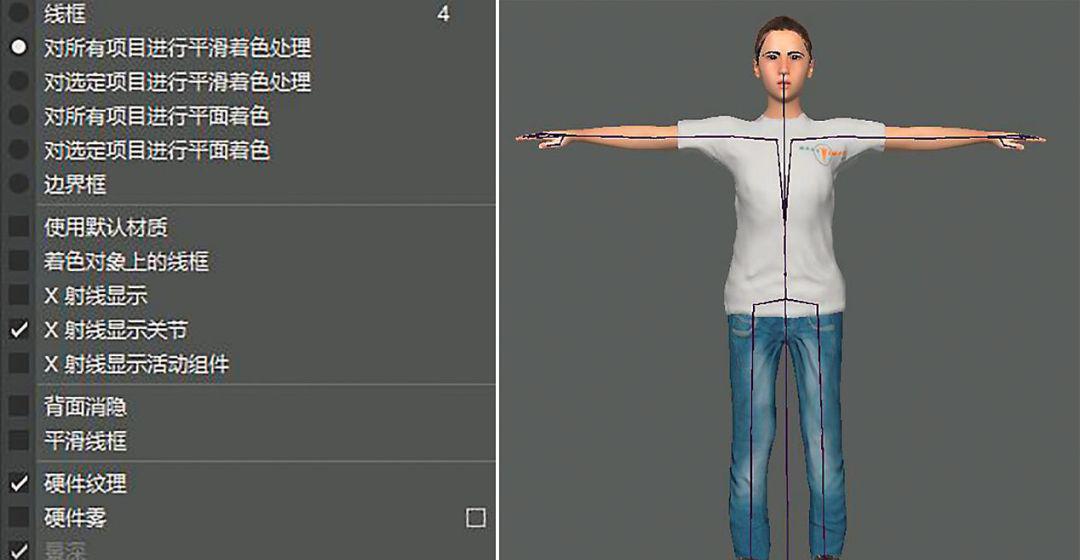

打開MAYA，從“文件”菜單導入從Make Human導出的FBX格式文件。在視圖菜單中選擇“著色”，然后在其下拉菜單中勾選“X 射線顯示關節”，如圖13所示。也可以按鍵盤上的“4”鍵，使人物模型以線框模式顯示。這樣就能夠選擇人物模型的關節，從而與Humalk模塊進行骨骼裝配。

圖13

Step.06

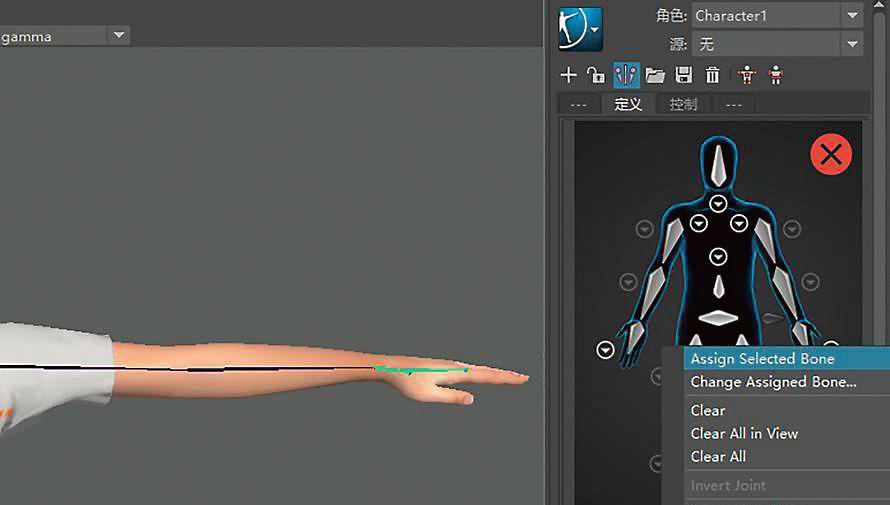

點擊“窗口”→“動畫編輯器”→“HumanIK”，在視圖的右側顯示HumanIK界面。點擊人物模型的某一塊骨骼，如手部，再在HumanIK界面中也點擊手部骨骼，按鼠標右鍵，在彈出的菜單中選擇“Assign Selected Bone”，HumanIK界面中的手部骨骼就呈現綠色，意味著已將人物模型的手部骨骼指定到HumanIK界面中的相對應骨骼上，如圖14所示。

圖14

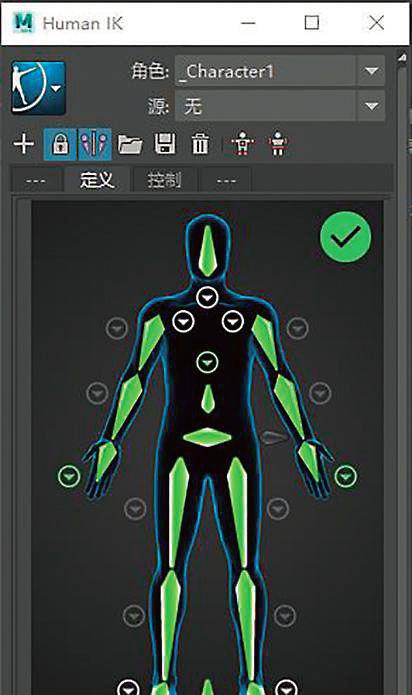

按照這樣的操作步驟，將人物模型的其它部分骨骼一一指定到HumanIK界面中相對應的骨骼。當HumanIK界面中所有的骨骼顯示為綠色后，就表示人物模型的骨骼與HumanIK界面中的骨骼映射成功，再按上方的鎖定鍵鎖定，如圖15所示。這是一個非常精細的操作過程，需要細心和耐心，爭取一次性映射成功。

圖15

Step.07

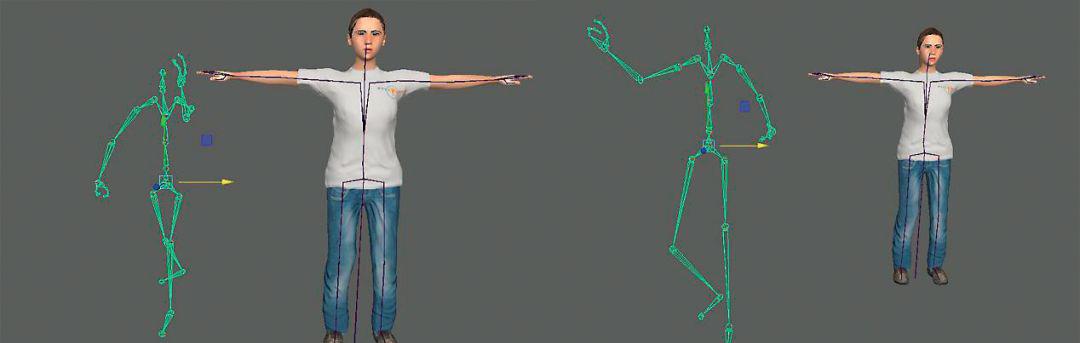

下載一個帶動畫數據的FBX格式的文件，導入到MAYA中，如圖16所示，圖中綠色的骨骼是筆者這次制作所需的FBX格式的動畫數據文件。

圖16

Step.08

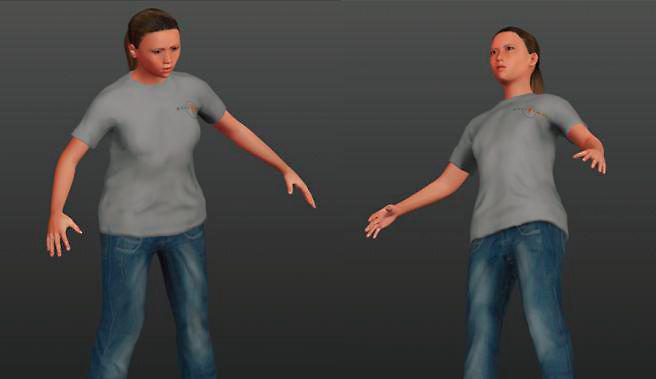

在HumanIK界面中的“角色”一欄中選擇人物模型的骨骼，在“源”一欄中選擇剛剛導入的FBX格式的骨骼數據文件名，拖動動畫時間線時，就會發現人物模型隨著導入的骨骼數據也動了起來，說明動畫數據已正確地傳遞到人物模型上了，如圖17所示。從圖中可以看出兩個軟件的結合使用所達到的效果非常震撼，確實給我們帶來了很大的驚喜。

圖17

Step.09

將動作數據烘焙到人物模型的骨骼上，再為其加上燈光和場景，渲染后就可以制作出所需的人物動畫片段。我們還可以將動作數據傳到Motion Builder中，對人物模型的動作進行編輯加工，以達到更加完美的動畫效果。
