1前言

大家好，我們是火星時代杭州校區2202期游戲3D大師班的學生，這次為大家?guī)淼氖俏覀冭b定為寄組（毛盛、沈盟曜、王新宇）的合作場景，本項目從構思到完成共耗時一個月。由于第一次制作場景，缺少經驗，導致走了很多彎路，加上中途組員的變動讓整個制作流程十分緊張，這也導致了后續對場景的改動偏離了原本的想法。但是大家還是克服困難堅持了下來，當最后的成品展現在我們的面前時，一切的辛苦都得到了回報。

接下來是我們?cè)谥谱鞯倪^程時遇到的一些困難和挑戰，我們將解決它們時的經驗總結出來，分享給大家，希望能在大家遇到類似的問題時提供一些幫助。

那么在步入正題之前，先看看我們的成果吧！

最終效果展示：

2觀察原畫與任務分配

這個是一個PBR流程的案例，具體使用到：3Dmax中完成低模，ZBrush完成高模雕刻，topogun，Maya進行低模拓?fù)?，在sp里進行材質編輯，最終在八猴和ue4中進行打光和渲染

為保證分工合作后大家還能做到模型比例匹配。前期先根據原畫把粗模構建出來用作于比例參考。在做出大概的粗模后，我們主要分配為室內場景的搭建，佛像和道具這三個板塊。

（原畫參考）

（白模搭建）

3制作中模

室內部分：由于我們做的是宗教類的場景，主要參考佛堂的結構進行設計。同時我們決定加入自己的一些設計，將中國古代的榫卯結構加入橫梁的設計中。

道具部分：我們的道具是比較多的，涉及到蓮花臺，金剛座，酥油燈，蠟燭，彩飄等等，主要采用中?！吣５闹谱魉悸罚偃b里雕刻細節。

中模的制作過程就是在粗模的基礎上不斷細化，添加更多豐富的細節，在布線上盡量以循環線為主，主要是便于后邊高模階段的卡線。由于我們的場景比較大，內容比較多，人手不足等情況，所以很容易出現節奏不統一，比例不正確等情況，所以我們?cè)谥谱鬟^程中反復交流，減少后期因失誤帶來的工作量。

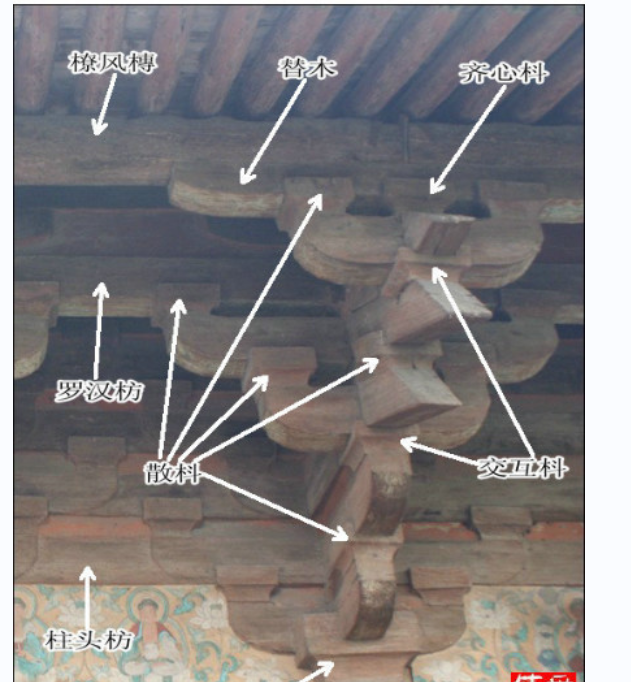

（房梁參考1）

（殿內中模）

4制作高模

高模的制作無疑是一個挑戰，因?yàn)閯倓傞_始學習ZBrush，大家都感到壓力倍增。同時因?yàn)橐恍┰颍景才胖谱鞯裣竦某蓡T退出了小組，這給我們?cè)黾恿撕艽蟮膲毫?。但在老師的指?dǎo)和幫助下，我們最終還是決定不減少工作量，并且每人額外雕刻一座佛像，這雖然會大量擠壓我們的制作時間，但在渡過這個困難后無疑會給我們帶來更大的收獲。

并且通過使用ZBrush灰度圖生成的方式，我們?cè)诮ㄖ窨躺匣ㄙM(fèi)的時間大大減少，也讓我們有更多的精力能夠去完善我們的雕像。

（殿內高模）

因?yàn)闆]有對人體結構有足夠的了解，我們起初實在是有些無從下手，雖然佛像的身體結構雕刻并不需要像真實的人體一樣，給我們降低了一些難度，但剛剛開始使用ZBrush的我們雕刻出來的大形依然有些不堪入目。

為此饒老師花費了許多時間給我們講解ZBrush的使用與雕刻石像類模型需要注意的地方，并且每天都會檢查我們的進度，指正我們錯誤的地方。組里的大家也從一開始的茫然無措，到慢慢熟練掌握了ZBrush的基本操作，就這樣雖然有些磕磕絆絆，最終我們還是雕出了勉強讓人滿意的塑像。

（人體參考）

（主佛雕刻）

5制作低模

與前期的那些階段相比，低模的拓?fù)渲谱髌鋵?shí)更像是操作規范與文件整理的考驗，主要是利用之前的中模加、減線得到。像場景中的佛像等模型，用MaYa、Topogun這兩個軟件來拓?fù)洹Ｍ負涞湍ｋm然比較簡單，但是需要充滿耐心地去工作。拓?fù)涞湍Ｓ袃煞N思路：1.單純的使用編輯和調整工具，耐心把剪影和結構表現出來。2.使用自動拓?fù)涔ぞ?，然后稍微手?dòng)調整一下布線即可。低模制作布線要求就更嚴格了，布線盡量精簡，符合布線原則，但不失結構。

在低模拓?fù)潆A段中，遇到的困難并不多，主要的難點在于UV的展開和貼圖的分配上。在將整個低模制作好后，便要開始展UV了，展UV之前需要區分好光滑組，然后UV再根據光滑組切開，接著再找到需要再次斷開的地方進一步切開即可。不過在展UV時，要考慮好接縫問題，因?yàn)榻涌p太明顯或者過于碎的話，后期在制作貼圖時會有很多麻煩的地方。所以在切UV時盡量在隱蔽的地方切開。

最后，我們以1m3/512像素為標準來制作的貼圖，場景最終總共分了將近10張貼圖。雖然有自動擺放UV的功能，可以將UV的大小調整到剛好，但展UV是個精益求精的工作，自動擺放的UV不夠精細，還需要進一步的手動調整；而越是精益求精的工作，越容易出現微小的錯誤，需要核對多次，對UV進行確認。

接下來就是烘焙法線貼圖了，我們需要要在max里先將高低模分組后，各自命名匹配好，對于邊緣剪影的地方、以及弧形的部位，一定要認真匹配重合。最后，再導出到八猴軟件里烘焙法線貼圖。我們?yōu)榱说玫揭粡埜玫姆ň€貼圖，會烘焙出一張平均法線和一張垂直法線，然后再ps里保留垂直法線的內部和平均法線的邊緣部分。盡管前期我們已經一再的小心，有些烘焙出來的法線還是會出現問題，有一大部分是因?yàn)榘鞯膯栴}，但有些就需要進行手動更改,修改需要先在Max里導出UV的選區，再到PS里選取區域?qū)Τ鰡栴}的法線進行修改。

對于不同材質的區分，我們還是采用的制作ID圖的方式，對不同材質的模型的部分，我們用不同顏色的材質球區分開（材質球的顏色純度一定要高，不然做材質的時候可能顏色會區分不開。）

6制作材質

作為次世代寫實風格的作品，材質方面更加需要注意。不過值得高興的是，佛像與佛像之間存在著許多相似的地方，所以材質上也是有許多通用的地方，可以將材質直接替換到另一個佛像上微調，這樣就節省了許多的時間與精力。最后，為了保證最終效果的統一，團隊之中的溝通交流極其重要，萬萬不能一個人悶頭做。所以我們往往在做好材質后，互相截一張圖來對比材質，最后由組長來統一協調。

在制作材質時，指導老師饒悅老師給了我們很大的幫助，給了我們很多實物雕像的圖片做參考，并且給我們制作材質指出了方向，給我們對佛像增加細節提供了靈感。并且在我想要盲目還原原畫時指出了不同的思路，并且在凌晨時分依然耐心解答我的問題，對此我們十分感謝饒老師的付出。

（主佛材質）

（總材質展示）

7最終渲染

終于到了渲染這一步，但在進入渲染軟件之前，首先要將之前制作的文件整理清楚，否則在渲染時很容易因?yàn)槭韬龆N錯貼圖，從而致使渲染結果有瑕疵、穿幫而需要重新渲染，在渲染高精度的圖像或者想要進行修改時會耗費大量的時間，這無疑是應當避免的。

因?yàn)榍爸衅谥谱鲿r(shí)發生的一些問題，我們并沒有時間充分掌握UE4引擎，所以在這次的場景渲染中，我們決定不使用UE4，依然使用相較于前者更令我們熟悉的八猴。

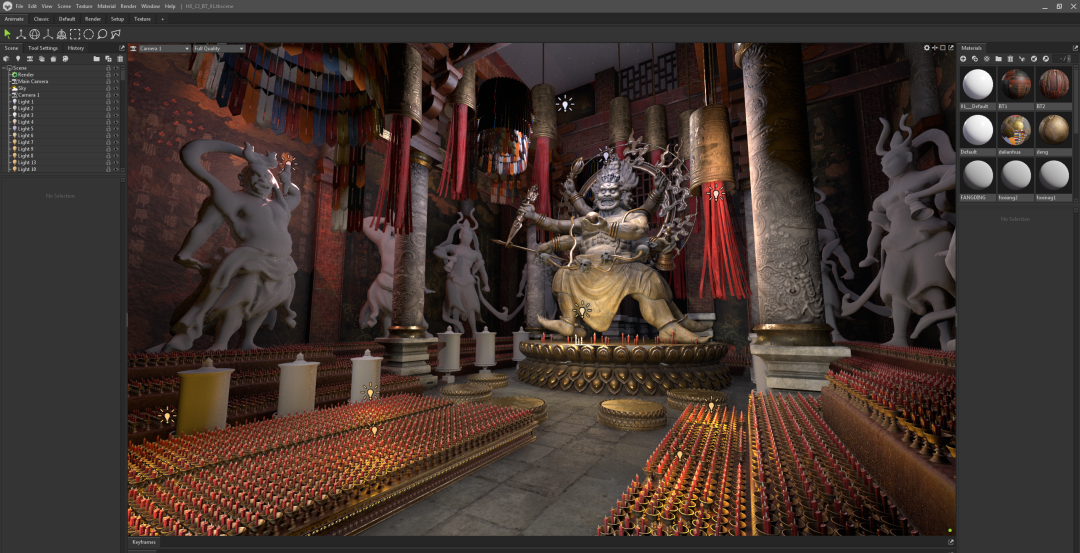

（八猴渲染）

8總結

以上就是我們《佛殿》場景的制作流程分享。雖然這一個月是我學建模前三個階段最累的一個月（后面才是真的累成狗），但我也因此收獲了寶貴的經驗，同組的小伙伴也都獲得了不小的提升，期間雖然經歷原畫模糊需要自己構思、尋找參考和組員臨時變動等狀況，但大家還是共同克服了。再次感謝所有人付出的努力！

最后再次重點感謝指導老師饒悅(悅哥你就是我的神！）
