首先先吐槽一下版面費，太貴了6400………………舍不得錢發表，直接共享了得了。

基于AI（artificial intelligence)的建筑設計探索——以Stable Diffusion為例

Exploration of AI-based Architecture Design - A Case Study of Stable Diffusion

摘要：近一年來，各種AI圖像生成程序席卷了整個互聯網，隨著AI技術的不斷進步，傳統的設計行業也隨之而改變。本文主要基于stable diffusion為例，探討AI圖像生成程序?qū)τ诮ㄖO(shè)計的影響，簡要闡述世面常見AI程序及其相關原理，探索基于AI生成的建筑設計探索，提出未來可能的建筑設計流程?？梢钥闯?，以Stable Diffusion等為代表的圖像生成軟件在建筑設計領域有著廣闊的應用前景，它們可以幫助建筑師在前期方案階段快速探索多種可能性，提高設計效率和創造力。

Summary: Over the past year, various AI image generation programs have swept the entire internet, and with the continuous advancement of AI technology, the traditional design industry has also changed accordingly. This article mainly explores the impact of AI image generation programs on architectural design using stable diffusion as an example. It briefly elaborates on common AI programs and their related principles, explores AI-generated architectural design, and proposes possible future architectural design processes. It can be seen that image generation software represented by Stable Diffusion has broad application prospects in the field of architectural design. They can help architects quickly explore multiple possibilities in the early stage of the scheme, improve design efficiency and creativity.

關鍵詞：AI設計、Stable Diffusion、artificial intelligence、AI設計流程、AI設計方法

Keywords: AI design, Stable Diffusion, artificial intelligence, AI design process, AI design methods

一、 研究背景與意義

《建筑學報》曾在2022年9月以“構造未來：有關建筑學趨勢的設想”為專題出版了一期雜志，其中袁烽教授在《思辨人類世中的建筑數字未來》一文中指出：建筑業的“意圖——建筑制圖——再現——建造”的傳統流程亟待更新。新技術時代允許機器智能可以無縫銜接從意向到建造的全過程，這種人機智能共生的設計范式將誕生全新的創造力與生產力[1]。

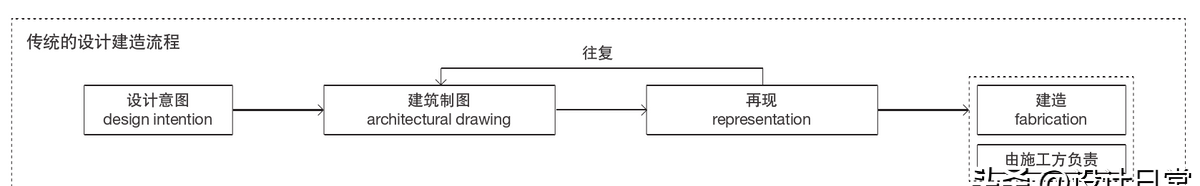

圖1：傳統的設計建造流程

然而，就在這篇文章發布不到半年的時間里，就有許多的科技公司陸續發布了以神經網絡深度學習為基礎的 AI （Artificial Intelligence) 繪圖軟件，這些軟件能夠依據文件生成逼真圖像從而席卷了互聯網，使它們成為迄今采用速度最快的技術之一[[1]]。其中一些AI生成工具，如DALL-E、MidJourney或ChatGPT已經獲得了廣泛的公眾知名度。

這些AI創作的圖像不僅僅應用于人物生成，也可以創造出令人驚嘆的建筑方案。AI有潛力改變建筑師在設計階段和概念創意階段的工作方式，大家除了驚嘆以外，更多討論的是AI將如何影響建筑設計的未來。隨著科技水平的不斷進步，AI設計在未來可能成為創造力的基石。雖然現階段AI設計尚不完善，但是該技術的主要優勢在于AI能夠快速捕捉項目的愿景并給與具象的概念，在項目的早期階段甚至可以取代草圖和概念設計[[2]]。可以想象在未來，AI設計將會成為整個設計流程中重要的一部分，人機協作的流程將變革為“意向——生成——優化——建造——評估”的螺旋進化式流程。

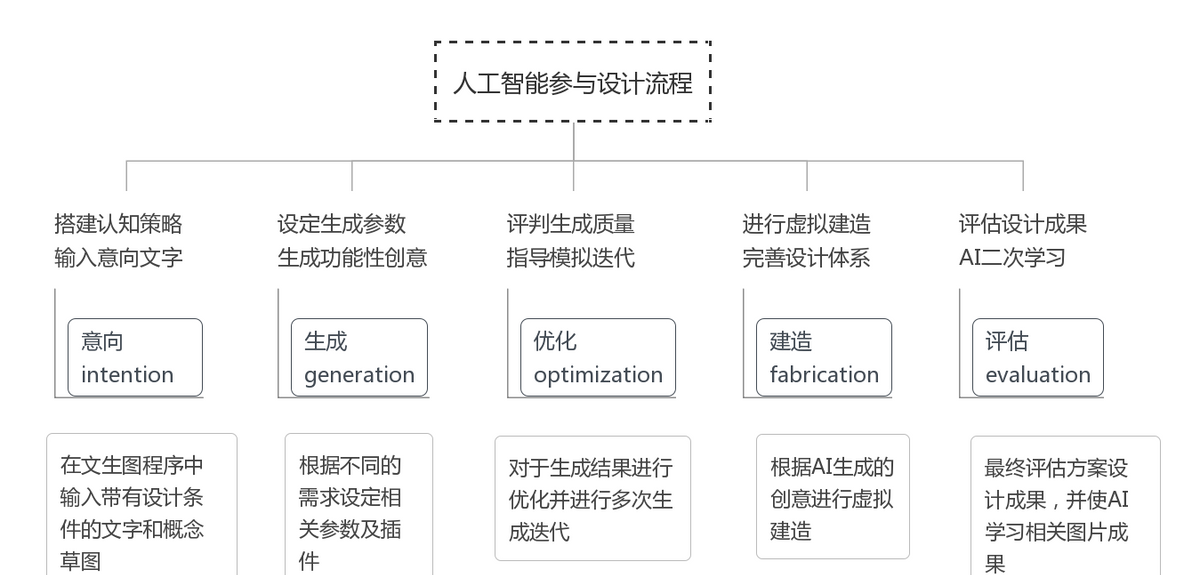

圖2：人工智能參與設計流程

現在比較主流的AI繪圖軟件有三款：DALL-E,midjourney和Stable Diffusion。這三款軟件均是基于文字生成圖片的基本原理來進行運作[[3]]。輸入的文字可以理解為對設計的意向，AI通過大語言模型根據文字意向生成相應的結果，設計師可以基于AI生成的結果而進行優化、建造、評估；待評估完畢后設計師將評估結果讓AI進一步學習，這樣一個螺旋進化式流程便形成了。

二、常見AI繪圖軟件相關介紹

1.Stable Diffusion

Stable Diffusion是一種潛在的文本到圖像擴散模型（latent text-to-image diffusion model），能夠在給定任何文本輸入的情況下生成照片般逼真的圖像。它是由StabilityAI在2022年發布，是基于LAION-5B數據庫的512x512圖像子集上訓練潛在擴散模型。而擴散模型是一種圖像生成模型，它通過學習如何迭代地反轉高斯噪聲，將隨機高斯噪聲轉換成圖像[[4]]。相比之前的text-to-image模型，Stable Diffusion通過將圖像形成過程分解為逐步應用去噪自編碼器和擴散模型（DM），DM在圖像數據及其它方面實現了最先進的合成結果。因此，該模型相對較輕且可以在至少具有10GB VRAM的GPU上運行[[5]]。

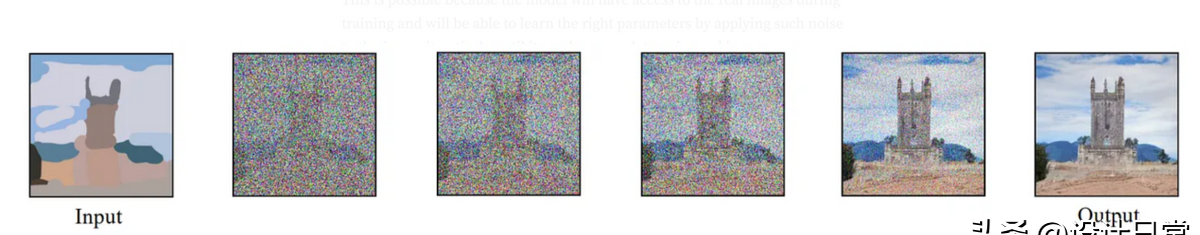

圖3使用圖像到圖像的風格轉移應用程序進行擴散過程（以草圖為輸入，真實圖片為輸出）。

2.Midjourney (https://www.midjourney.com/)

Midjourney由同名的獨立研究實驗室創建的，他們是一個僅有11名全職員工的小型自助團隊。Midjourney可以從文本描述中合成圖像，旨意探索新的思維媒介，擴展人類的想象力[[6]]。Midjourney傾向于生成超現實主義圖像，深受藝術家的歡迎。

3.DALL·E

DALL·E是OpenAI基于GPT-3（120億參數版本）訓練而成的神經網絡程序，它通過使用文本-圖像對應的數據集中獲取信息，可以根據自然語言表述的各種概念創建圖像。DALL-E 2是DALL-E的后續版本，OpenAI從互聯網抓取了大約6.5億個圖像文本并對其進行了訓練，它可以在更高分辨率下創建比DALL-E更逼真的圖像，并可以生成不同的概念、屬性和風格[[7]]。

幾款軟件相比，由于DALL.E 2是基于數百萬張庫存圖像進行訓練的，所以它所創造的輸出更加復雜，最適合企業使用[[8]]。根據Stable Diffusion的創始人Emad Mostaque的說法，DALL.E 2的修復功能是其最佳特性，使其與其他圖像生成器區分開來[9]。此外，與Midjourney或Stable Diffusion相比，DALL.E 2在有超過2個角色的情況下生成的圖像要好得多[10]。

而midjourney更具有藝術家風格，偏向憑空想象、無中生有。渲染效果和補充效果也更好。在設計中，它更偏向給出具有創意的概念方案或者天馬行空的設計靈感[11]。

Stable Diffusion的塑形控制能力更好，插件也更多，且為開源[[12]]，所以應用更廣泛，控制能力更高，適合對方案進行推敲，并且能夠適應具有限定條件和不斷變化的設計要求。因此，對比三款軟件，本文主要基于Stable Diffusion進行AI設計流程的研究與探討。

圖4：在同樣的文字輸入情況下三款軟件的生成結果對比

1. Stable Diffusion工作原理和意向的前期準備

Stable Diffusion為開源程序，因此眾多程序員基于其原始代碼進行二次開發。其中“AUTOMATIC1111”于2022年9月在github發布了基于個人電腦本地部署的“Stable Diffusion webUI”程序，這代表著個人免費文生圖程序時代的蒞臨。而本地部署webUI程序也是AI輔助設計的第一步工作。然而，在進行AI輔助設計之前，我們?nèi)孕铚?zhǔn)備和了解另外兩款基于Stable Diffusion的插件——ControlNet以及LoRA。

ControlNet可以支持額外的輸入條件用來控制預訓練大型擴散模型。像stable diffusion這樣的大型擴散模型同樣也可以通過controlnet進行增強，比如利用邊緣圖、分割圖、關鍵點（edge maps, segmentation maps, keypoints）等條件輸入，可以實現多樣的控制大型擴散模型的方法，并進一步促進圖像生成的相關應用[[13]]。

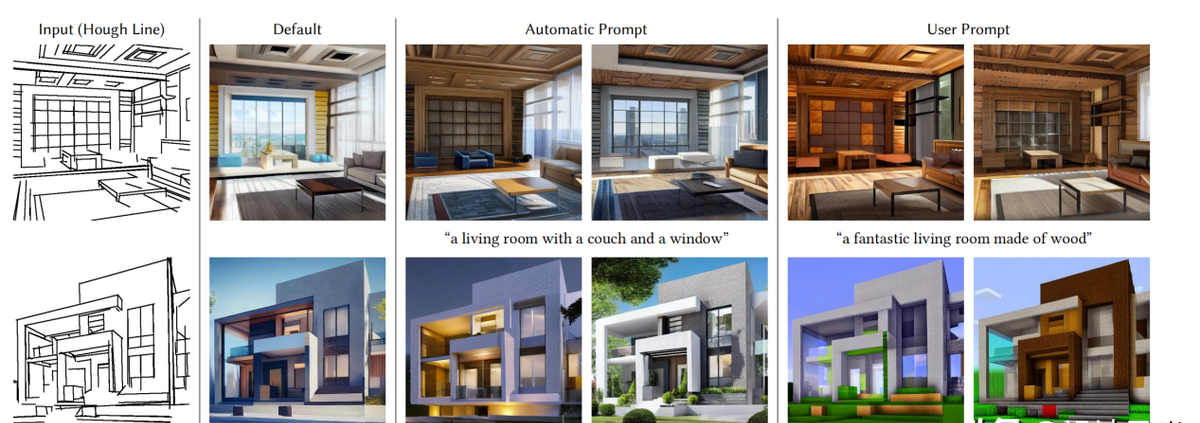

圖5：使用Hough線（M-LSD）控制stable diffusion。 “自動提示”是由BLIP根據默認結果圖像生成的，而不使用用戶提示。

LoRA（Low-Rank Adaptation）為一種大語言模型的低階適應方法。該方法將預訓練模型權重凍結，從而大大減少了下游任務的可訓練參數數量。經過研究，LoRA可將可訓練參數的數量減少10,000倍，并將GPU內存需求降低3倍[[14]]。LoRA除了應用在像ChatGPT這樣的大語言模型之外，在圖像生成模型中表現更為優異。我們可以通過訓練并使用LoRA模型更加精準的控制圖像生成的風格。

1. 基于Stable Diffusion的建筑設計生成研究

筆者通過不斷的試錯與研究，初步得出基于stable Diffusion建設設計生成方法，可供大家參考：

1. 自然語言生成的模型要比提示詞堆疊的效果要好；
2. 建筑設計生成質量的好壞取決于LoRA訓練的品質好壞；
3. 多樣性的建筑設計生成風格需配合多樣性LoRA；
4. 使用contronet配合語義分割法（Seg）能夠更好的控制圖像生成質量

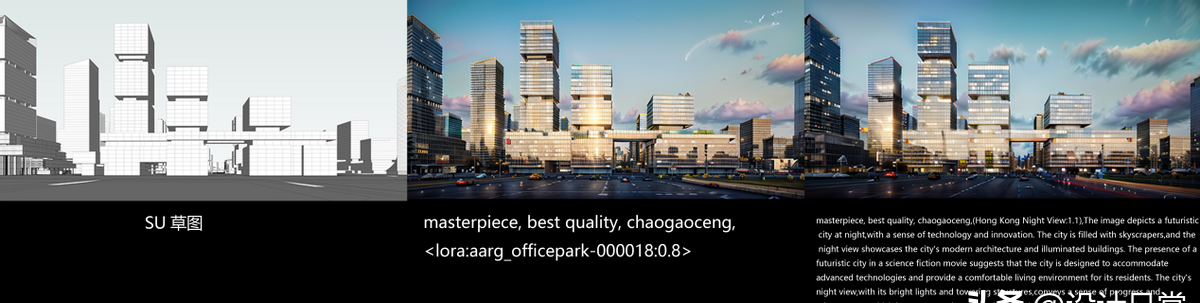

圖6：基于SU草模生成的建筑效果圖對比

圖7：不同LoRA生成圖片對比

圖8：動漫風格與木模型風格效果生成

1. 總結與暢想

AIGC發展的速度飛快，從互聯網的各種教程和展示可以看出，以Stable Diffusion等為代表的圖像生成軟件在建筑設計領域有著廣闊的應用前景，它們可以幫助建筑師在前期方案階段快速探索多種可能性，提高設計效率和創造力。

對于未來的建筑設計的流程來說，Stable Diffusion可以做到以下四個方面：

1.從低信息量到高信息量的生成。可以根據建筑師提供的簡單的體塊模型、手繪草圖或?qū)嶓w模型，生成更加細節豐富和風格多樣的建筑方案。這樣可以在保持設計框架的同時，豐富設計細節，深化設計。

2.從非建筑信息到建筑信息的遷移。可以將與建筑無關的信息轉化為建筑信息，例如將物件擺放、自然菌類或其他非人類信息作為輸入，生成對應的建筑場景或形態。這樣可以拓展建筑師的視野和靈感，探索更多與建筑相關的理論和方法。

3.從一個方案到多個方案的擴展。可以利用隱空間中參數的連續性，生成一系列具有相似性和變化性的建筑方案。這樣可以給建筑師提供更多的選擇和可能性，優化設計方案。

4.從二維圖像評估到三維模型生成的轉變?？梢越Y(jié)合其他生成式算法，利用CLIP作為評估工具，指導算法優化生成結果，從而得到符合提示語描述的三維模型。這樣可以更貼合建筑設計需求，提高設計質量和效果。[[15]]

人工智能的高速發展確實極大的超出了人們的想象，并且以迅雷不及掩耳之勢席卷了整個設計行業，大家對于未來的職業發展也是充滿的迷茫和不安，但筆者還是認為AI不能替代建筑師，因?yàn)榻ㄖO(shè)計是技術與藝術的融合，即便AI可以輔助建筑師進行方案生成等工作，但是AI無法理解人類的情感和文化背景，更無法創造出具有個性和特色的建筑作品。建筑師的作用是將自己的理念和情感通過建筑的形式表達出來，與人類的生活和環境相互交流和影響，這些都是AI無法做到的。最終筆者相信，各位建筑師也一定會逐漸適應并駕馭AI，與科技共同進步！

圖1來源于：袁烽,許心慧,李可可.思辨人類世中的建筑數字未來[J].建筑學報,2022(09)
:12-18.DOI:10.19819/j.cnki.ISSN0529-1399.202209002.

圖2依據袁烽,許心慧,李可可.思辨人類世中的建筑數字未來[J]中圖片作者自繪

圖3來源于Louis Bouchard.Google Brain's Answer to Dalle-e 2:
Imagen.https://www.louisbouchard.ai/google-brain-imagen/

圖4來源于fabians.eth in twitter

圖5來源于Zhang, Lvmin, and Maneesh Agrawala. "Adding conditional control to text-to-image diffusion models." arXiv preprint arXiv:2302.05543 (2023).

圖6：基于SU草模生成的建筑效果圖對比 作者自繪

圖7：不同LoRA生成圖片對比 作者自繪

圖8：動漫風格與木模型風格效果生成 作者自繪

1. 袁烽,許心慧,李可可.思辨人類世中的建筑數字未來[J].建筑學報,
2. 2022(09):12-18.DOI:10.19819/j.cnki.ISSN0529-1399.202209002.
3. [] Martínez, Gonzalo, et al. "Combining Generative Artificial Intelligence (AI) and the Internet: Heading towards Evolution or Degradation?." arXiv preprint arXiv:2303.01255 (2023). ↑
4. [] “How AI software will change architecture and design”https://www.dezeen.com/2022/11/16/ai-design-architecture-product/ ↑
5. [] Borji, Ali. “Generated Faces in the Wild: Quantitative Comparison of Stable Diffusion, Midjourney and DALL-E 2.” ArXiv abs/2210.00586 (2022): n. pag. ↑
6. [] Rombach, Robin, et al. "High-resolution image synthesis with latent diffusion models." Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2022. ↑
7. [] “Stable Diffusion”.GitHub - CompVis/stable-diffusion: A latent text-to-image diffusion model ↑
8. [] https://www.midjourney.com/ ↑
9. [] https://openai.com/product/dall-e-2 ↑
10. [] Kyle Wiggers.“OpenAI expands access to DALL-E 2, its powerful image-generating AI system”.
11. https://techcrunch.com/2022/07/20/openai-expands-access-to-dall-e-2-its-powerful-image-generating-ai-system/ ↑
12. Emad in Twitter: "So #dalle2 is a model and a service. It is focused on a certain usage subset that will broaden. Inpainting is it’s best feature but by default it is random and best used for ideation and more corporate usage, hence it’s clear training on licensed stock images" / Twitter ↑
13. fabians.eth in Twitter: ""Pixar movie scene of a dark skull wizard fighting against Kermit the frog as a gladiator, incredible render, Presto" DALL-E's usually my go to for scenes involving 2 or more clear "actors" - will be cool to render battle scenes for my prompt fighting game @battleprompts https://t.co/hSVDuqH8wp" / Twitter ↑
14. ↑
15. [] Kyle Wiggers.“This startup is setting a DALL-E 2-like AI free, consequences be damned”.
16. https://techcrunch.com/2022/08/12/a-startup-wants-to-democratize-the-tech-behind-dall-e-2-consequences-be-damned/ ↑
17. [] Zhang, Lvmin, and Maneesh Agrawala. "Adding conditional control to text-to-image diffusion models." arXiv preprint arXiv:2302.05543 (2023). ↑
18. [] Hu, Edward J., et al. "Lora: Low-rank adaptation of large language models." arXiv preprint arXiv:2106.09685 (2021). ↑
19. [] 鄭豪，觀點 | AIGC影響下的AI建筑學，https://zhuanlan.zhihu.com/p/606502335 ↑
