Axure 9.0原型教程:學好這篇交互知識,你也可以做出高保真

發布時間:2024-01-18 20:50:42 瀏覽量:250次

一、交互概述

交互是Axure的顯著特征

有了Axure這一神器,產品、設計、運營等非開發崗位的同學,不用寫一行代碼,只需要通過幾步簡單的配置,就能夠?qū)崿F(xiàn)前端工程師們平日里通過大量代碼實現的交互功能。Axure生成的Html文件之所以能夠被稱作為原型,而不僅僅是一個線框圖或者是草圖,就是因?yàn)槠鋸?qiáng)大的交互基因,決定了它不是一款普通意義的界面設計工具。

交互是Axure中重要的構建模塊,用來將靜態的線框圖轉換為可交互的動態HTML文件。在Axure中,通過一個簡潔的、帶有指導提示的界面指令和邏輯指引就可以創建完整的交互,生成HTML原型時,Axure都會將這些交互轉換為瀏覽器可識別的編碼(JavaScript、HTML、CSS)。但是我們需要清楚的是,這些編碼并不是產品級別的,不能作為真正的產品使用。它只是實現了前端的視覺交互,但背后需要的后臺數據及相關服務,是無法提供給Axure使用的,這也是Axure最大的局限。

交互的定義

什么是交互?簡單通俗的講,就是誰在什么時候做了什么樣的事情。這個主體誰其實就是對應原型的元件和頁面;什么時候,狹義的理解是時間,在這里我們可以延伸理解為時機,對應原型中的事件;做了什么樣的事情,這是一個動態變化的過程,在原型中對應著動作。根據交互的定義,我們可以看出交互是由元件、事件、動作這3個最基本的元素構成。

二、事件

Axure的事件可以分為自動觸發的事件和手動觸發的事件。

  • 頁面事件:是可以自動觸發的,比如當瀏覽器加載頁面時,滾動頁面時。
  • 元件事件:頁面中元件的交互效果,由外在手動觸發,比如單擊某個按鈕。

頁面交互

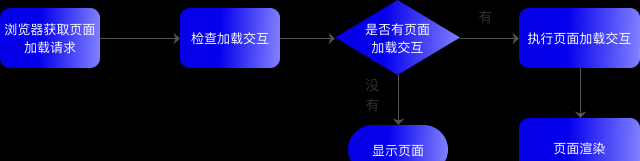

以頁面載入時事件為例,向大家簡單講解頁面事件的交互。

  1. 瀏覽器獲取到一個加載頁面的請求,可以是首次打開頁面,也可以是從其他頁面跳轉過來。
  2. 頁面首先檢查是否有頁面加載時交互,頁面加載時事件是附加在頁面上的。
  3. 如果存在“頁面加載時”事件,瀏覽器首先會執行頁面加載時的交互。
  4. 如果頁面加載時包含交互條件,瀏覽器會根據邏輯條件,執行對應的動作;如果頁面加載時不包含條件,那么瀏覽器將直接執行動作。
  5. 被請求加載的頁面渲染完畢,頁面載入時的交互執行完成。

頁面交互說明

Axure 9.0頁面交互事件

  • 頁面載入時:當頁面啟動加載時。
  • 窗口尺寸改變時:當瀏覽器窗口大小改變時。
  • 窗口向上滾動時:當瀏覽器窗口向上滾動時。
  • 窗口向下滾動時:當瀏覽器窗口向下滾動時。
  • 頁面單擊時:頁面任意位置被鼠標點擊時。
  • 頁面雙擊時:頁面中任意位置被鼠標雙擊時。
  • 頁面鼠標右擊時:頁面中任意位置被鼠標雙擊時。
  • 頁面鼠標移動時:當鼠標在頁面任意位置移動時。
  • 頁面按鍵按下時:當鍵盤上的按鍵被按下時。
  • 頁面按鍵松開時:當鍵盤的按鍵釋放時。
  • 自適應視圖改變時:當自適應視圖更改時。

元件交互

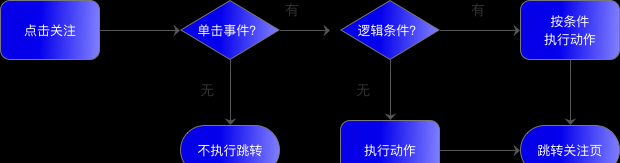

鼠標單擊跳轉就是最基本的元件交互事件,可以用于鼠標點擊時,也可以用于移動設備上的手指點擊時。我們以簡書的主導航(發現/關注/消息)跳轉為例,說明元件的交互過程。

  1. 點擊關注,頁面程序判斷“關注”是否有鼠標單擊事件。
  2. 假設有鼠標單擊事件,首先檢查事件中是否有邏輯條件,如果有邏輯條件,則按照條件執行對應動作;如果沒有條件,則直接執行動作。
  3. 點擊“關注"后,自動跳轉到關注頁面,交互執行完畢。

元件交互說明

Axure 9.0元件交互事件

  • 單擊時:當元件被點擊時。
  • 雙擊時:元件被鼠標雙擊時。
  • 右擊時:當元件被鼠標右鍵單擊時。
  • 按下時:當鼠標按下左鍵沒有被釋放時。
  • 松開時:當元件被鼠標點擊,這個事件由鼠標按鍵釋放觸發。
  • 鼠標移動時:當光標在一個元件上移動時。
  • 鼠標移入時:當光標移入元件范圍時。
  • 鼠標移出時:當光標移出元件范圍時。
  • 鼠標停放時:當光標在元件上方懸停時。
  • 鼠標長按時:當鼠標按下超過2秒沒有被釋放時。
  • 按鍵按下時:鍵盤上的按鍵被按下時。
  • 按鍵松開時:當鍵盤上的按鍵彈起時。
  • 移動時:當元件移動時,在頁面中的坐標位發生了變化。
  • 旋轉時:當元件旋轉時。
  • 尺寸改變時:當元件寬度或高度發生改變時。
  • 顯示時:當元件通過交互動作顯示時。
  • 隱藏時:當元件通過交互動作隱藏時。
  • 獲取焦點時:當一個輸入項獲取焦點時。
  • 失去焦點時:當一個輸入項失去焦點時。
  • 選中改變時:適用于下拉框,當下拉框被選中的項發生了改變時,通常作為事件的一個邏輯條件。
  • 選中時:當復選框或單選按鈕被選中時。
  • 取消選中時:當復選框或單選按鈕取消選中時。
  • 載入時:當元件從一個頁面的加載中載入時。
  • 文字改變時:當單行文本框或多行文本框中的文字發生改變時。
  • 狀態改變時:當動態面板被設置了“設置面板狀態”動作時。
  • 拖動開始時:當一個拖動動作開始時。
  • 拖動時:當一個動態面板正在被拖動時。
  • 拖動結束時:當一個拖動動作結束時。
  • 向左拖動結束時:當一個面板向左拖動結束時。
  • 向右拖動結束時:當一個面板向右拖動結束時。
  • 向上拖動結束時:當一個面板向上拖動結束時。
  • 向下拖動結束時:當一個面板向下拖動結束時。
  • 滾動時:當一個有滾動的面板上下滾動時。
  • 向上滾動時:當一個有滾動的面板,向上滾動時。
  • 向下滾動時:當一個有滾動的面板,向下滾動時。

Axure 9.0元件交互樣式

  • 鼠標懸停:當鼠標懸停在元件上時,元件的顯示樣式。
  • 鼠標按下:當鼠標按下元件時,元件的顯示樣式。
  • 選中:元件被選中時的顯示樣式。
  • 禁用:元件被停止使用時的顯示樣式。
  • 獲取焦點:當光標聚焦在元件(如文本框)上的顯示樣式。

三、用例

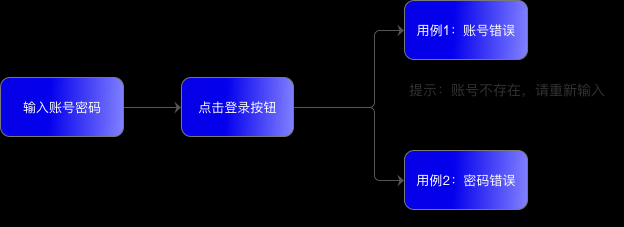

用例是用戶與應用網站或應用程序之間操作流程的抽象表達,每個用例可以封裝成一個獨立的路徑。每個事件下可以有多個用例,當有多個用例存在時,需要為用例設置一些邏輯條件,執行不同的動作。下面我們以登錄為例,講解說明什么是用例。

  1. 在登陸界面,用戶輸入賬號、密碼,點擊“登陸”按鈕。
  2. 假設用戶賬號輸入錯誤,點擊登錄按鈕時,頁面提示“賬號不存在,請重新輸入”。
  3. 假設用戶密碼錯誤,點擊登錄按鈕時,頁面提示“密碼錯誤,請重新輸入”。

通過這個交互案例,我們可以看出不同的條件下(賬號錯誤或密碼錯誤),點擊“登錄”按鈕時,提示信息是不一樣的。為了滿足這兩個不同的條件,我們就需要為“登錄”按鈕添加兩個不同的用例。

用例說明

添加用例

在設計區域選中元件,在右側交互面板中點擊新建交互,我們會看到該元件可用的事件列表,點擊其中的一個事件,點擊右側的用例圖標或者直接選擇想要添加的動作。

編輯用例

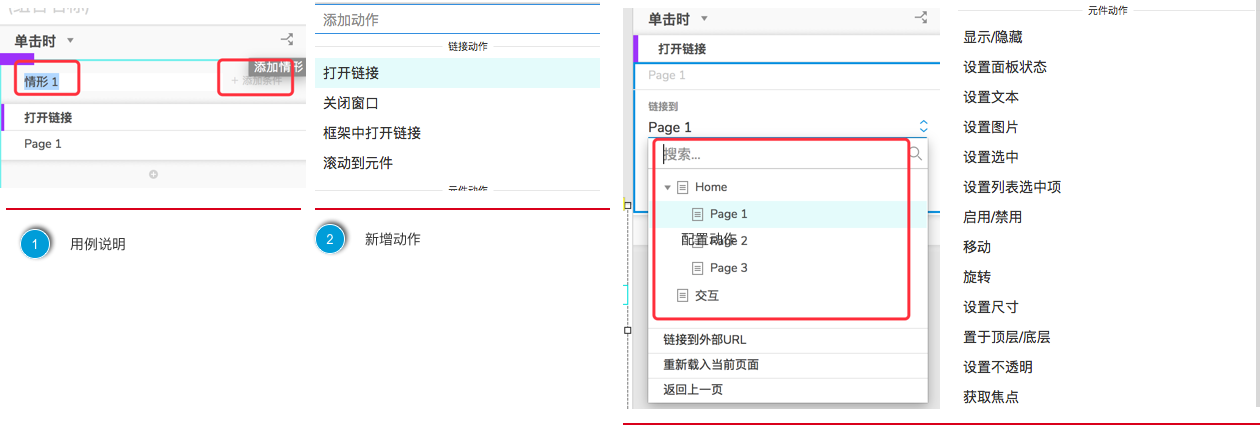

1. 用例說明:點擊事件名稱右側的用例圖標,在事件名稱下方可以編輯用例的名稱,并添加用例的邏輯條件。事件的第一個用例,默認沒有名稱,需要我們手動添加名稱。

2. 插入動作:鼠標點擊動作名稱,開始添加動作,支持添加多個動作。當我們準備插入第二個動作時,點擊用例下方的圓形十字架,開始插入更多動作。

3. 配置動作:動作選擇完畢后,我們還需要為動作進行一些規則或?qū)傩缘呐渲?。比如,我們添加的?dòng)作是打開鏈接,在動作配置中,需要添加鏈接頁面并選擇頁面打開的方式(當前窗口、新窗口/新標簽、彈出窗口和父級窗口),最后點擊完成,動作配置完畢,整個用例添加完畢。

編輯用例

四、動作

動作是交互事件中最重要的部分,交互效果的外在表象是通過動作反應出來的。因此,了解每個動作的用法與含義,對學習交互來說是十分必要的。下面我們來看一下,Axure 9.0為我們提供了哪些動作,以及這些動作的含義是什么。

鏈接動作

  • 打開鏈接:跳轉到一個全新的頁面,鏈接打開的方式又可以細分為:當前窗口、新窗口/新標簽、彈出窗口、父級窗口。
  • 關閉窗口:關閉當前頁面或彈窗。
  • 框架中打開鏈接:在內部框架中打開新頁面。
  • 滾動到元件:當頁面的高度或?qū)挾瘸鰹g覽器的顯示范圍時,可以用到這個功能。此動作,顯示頁面為當前頁,并非跳轉到新頁面。在添加這個動作時,我們首先需要設定一個參照元件,設定了參照元件后,執行動作時,頁面會自動滾動到選定的參考元件位置。

元件動作

  • 顯示/隱藏:顯示或隱藏某一個元件。
  • 設置面板狀態:設置動態面板的顯示狀態,可以是明確的一個狀態或者按變量指向的某一個狀態;可以是按照某種規則顯示的狀態,比如自動切換上一個或下一個狀態,支持循環切換;也可以直接停止?fàn)顟B(tài)的切換。
  • 設置文本:可以設置文本的顯示內容,顯示格式可以為富文本。
  • 設置圖片:設置顯示的圖片,可以只本地導入的圖片,也可以是根據變量確定顯示的圖片。
  • 設置選中:設置元件的選中狀態:選中/不選中/切換。
  • 設置列表選中項:設置下拉列表與列表框的選中項。
  • 啟用/禁用:設置元件為可用的/不可用的。
  • 移動:移動元件到指定坐標位置。
  • 旋轉:元件圍繞特定的中心點,進行順時針或逆時針旋轉一定的角度。
  • 設置尺寸:改變元件的寬度、高度。
  • 置于頂層/底層:將元件置于頁面元件的頂層/底層。
  • 設置不透明:設置元件的不透明度,通常為一個百分比數據。
  • 獲取焦點:設置光標聚焦在表單元件上(如文本框)。
  • 展開/收起樹節點:展開樹元件的節點/收起樹元件的節點。

中繼器動作

  • 新增排序:根據查詢結果對數據集中的項進行排序。
  • 移除排序:移除所有排序。
  • 添加篩選:根據查詢條件篩選數據集中的項。
  • 移除篩選:移除所有篩選。
  • 設置當前顯示頁面:使用分頁時,顯示指定的頁面。
  • 設置每頁項目數量:使用分頁時,設置每頁顯示中繼器項的數目。
  • 添加行:添加一行數據到數據集。
  • 標記行:選擇數據集中的數據行。
  • 取消標記:取消選擇的數據行。
  • 更新行:編輯數據集中選擇的行。
  • 刪除行:刪除選中的行。

其他動作

  • 設置自適應視圖:根據瀏覽器窗口的大小,自動調整元件的尺寸。
  • 設置變量值:設置一個或多個變量作為元件的值,例如文本的內容可以設置為一個全局變量。
  • 等待:延遲一段時間后,執行后面的動作,1秒=1000毫秒。
  • 其他:在彈出窗口中顯示文字描述。
