好久沒講AI啦~今天我們講illustrator基礎教學的第4章 繪制復雜的圖形

今天的主要內容：

4.1 鋼筆工具組

4.2 曲率工具

4.3 畫筆工具

4.4 斑點畫筆工具

4.5 鉛筆工具組

4.6 橡皮擦工具組

4.7 透視圖工具

4.8 形狀生成器工具

本篇是長篇文章~有需要的小可愛可以按主要內容尋找學習哦~(*′▽｀)ノノ~

文章最后有往期教學文章回顧與福利哦~

第4章 繪制復雜的圖形

4.1 鋼筆工具組

4.1.1 認識“鋼筆工具”

“鋼筆工具” 是一款非常常用的繪圖工具，熟練使用該工具后可以繪制各種精準的直線或曲線路徑。

“鋼筆工具”

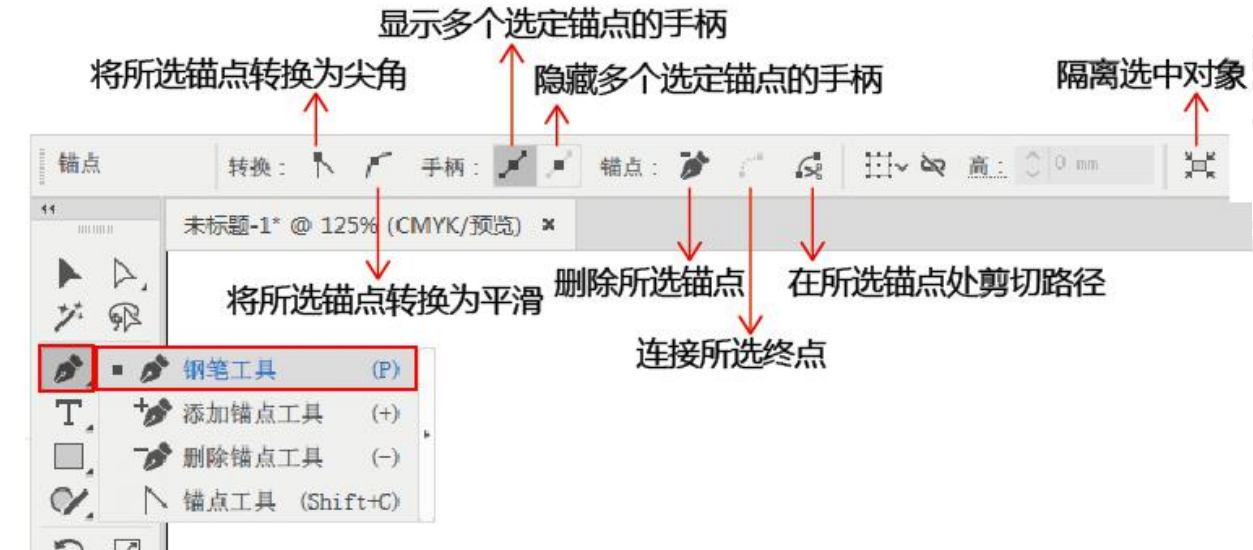

在鋼筆工具組上方單擊鼠標右鍵，選擇“鋼筆工具”，然后在畫面中單擊即可繪制出路徑上的第一個錨點，接著在控制欄中會顯示出鋼筆工具的設置選項?？刂茩谥械倪x項主要針對已繪制好的路徑上的錨點進行轉換、刪除，或?qū)β窂竭M行斷開或連接等的操作。如圖所示。

4.1.2 使用鋼筆工具繪制直線

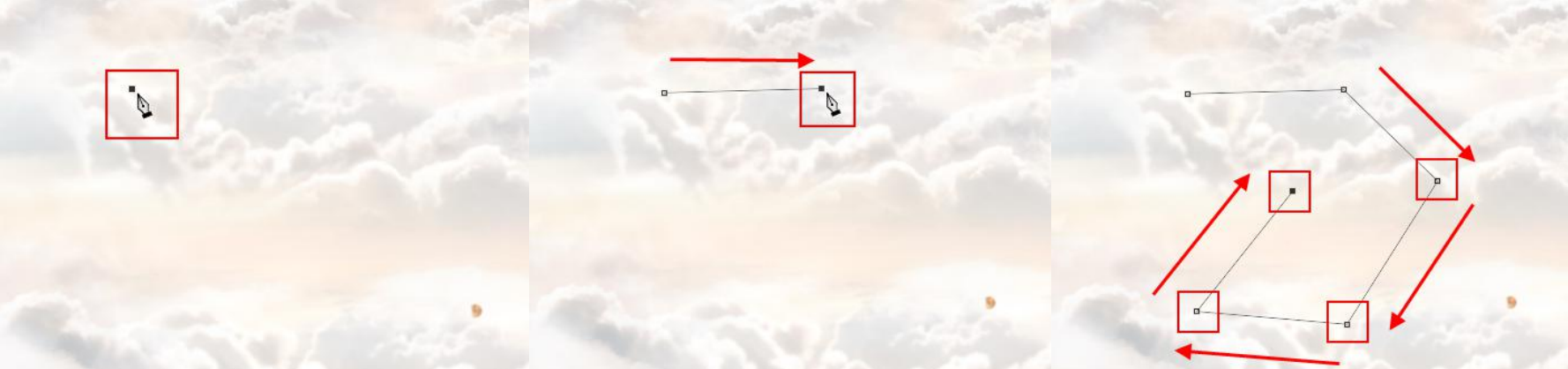

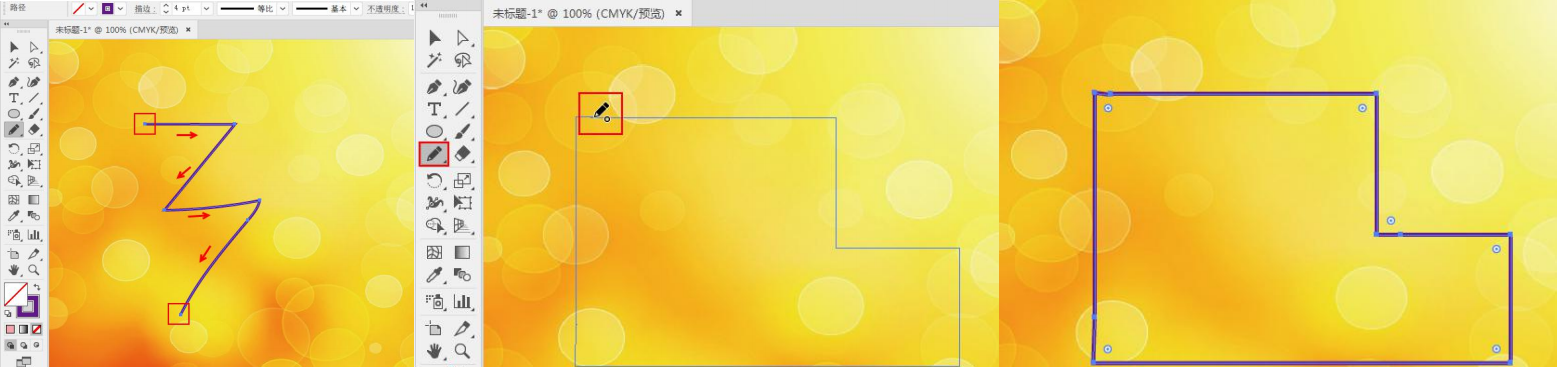

單擊工具箱中的“鋼筆工具” （快捷鍵：P），將光標移至畫面中，單擊可創建一個錨點，這是路徑的起點。如圖所示。接著在下一個位置單擊，兩個錨點直接可以看見一段直線路徑。如圖所示。繼續以單擊的方式進行繪制，可以繪制出折線，如圖所示。將光標放在路徑的起點，當光標變?yōu)榧^狀時，單擊即可閉合路徑。

當光標變?yōu)榧^狀時

4.1.3 使用鋼筆工具繪制波浪曲線

曲線路徑需要由平滑的錨點組成。使用“鋼筆工具”直接在畫面中單擊，創建出的是尖角的錨點。想要直接繪制出平滑的錨點，需要按住鼠標左鍵，然后拖動光標，此時可以看到按住鼠標左鍵的位置生成了一個錨點，而拖拽的位置顯示了方向線。如圖所示。此時可以嘗試按住鼠標左鍵，同時上、下、左、右拖拽方向線，調整方向線的角度，曲線的弧度也隨之發生變化。如圖所示。

4.1.4 在路徑上添加錨點

右鍵單擊鋼筆工具組，在工具組列表中單擊“添加錨點工具”按鈕 （快捷鍵：+）。

“添加錨點工具”按鈕

將光標移動到路徑上，光標變成箭頭形狀，在路徑上單擊也可添加一個錨點，如圖和圖所示。在使用“鋼筆工具”的狀態下，將光標放在路徑上沒有錨點的位置，光標也會變成箭頭形狀，單擊也可添加一個錨點。

光標變成箭頭形狀

4.1.5 選擇并移動路徑上的錨點

單擊工具箱中的“直接選擇工具” 按鈕（快捷鍵：A）。

“直接選擇工具” 按鈕

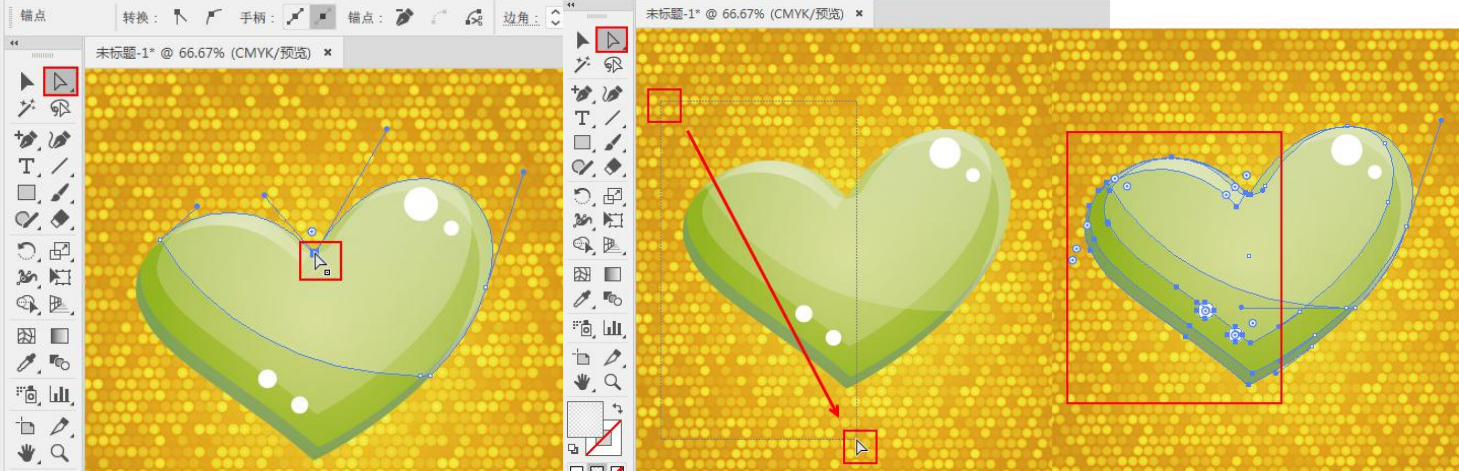

將鼠標移動到包含錨點的路徑上，單擊左鍵即可選中錨點，如圖所示。按住鼠標左鍵并進行框選，可以選中多個錨點，如圖所示。

使用“直接選擇工具” 單擊選中錨點

“直接選擇工具”

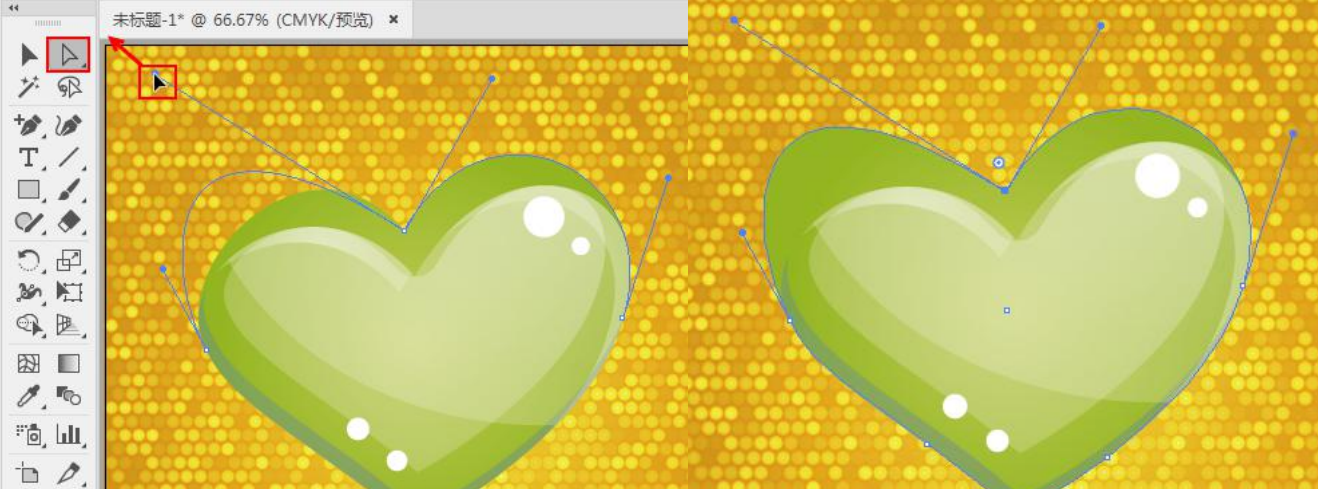

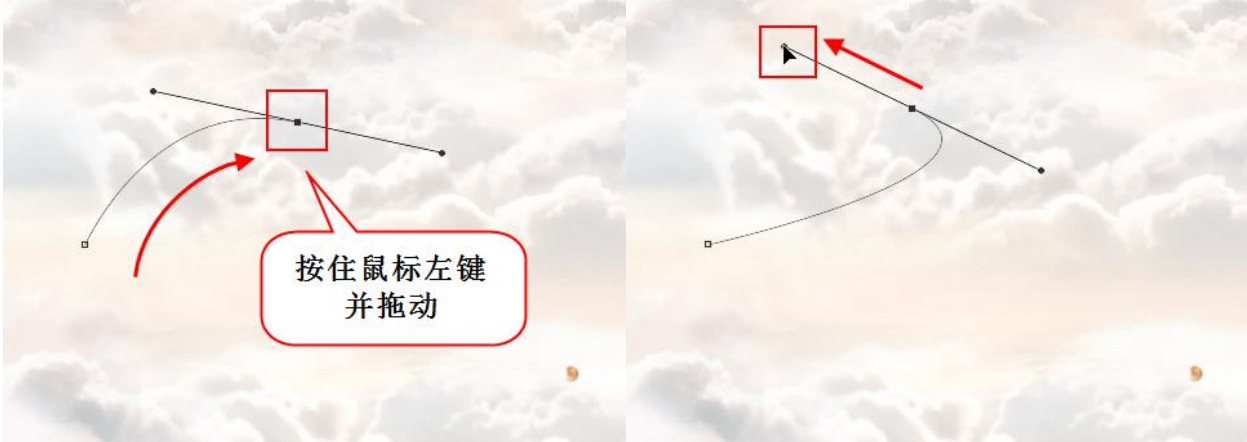

然后在畫面中按住鼠標左鍵并拖動即可移動錨點位置，移動錨點位置后圖形也會發生變化。如圖所示。

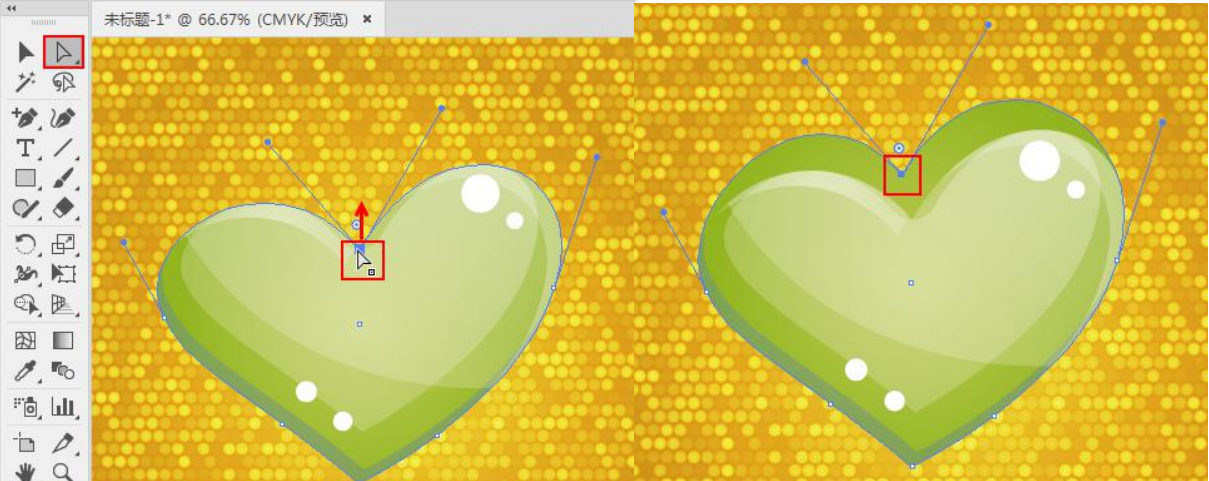

使用“直接選擇工具”可以拖拽方向線上的控制點，同樣可以調整圖形的形狀。如圖和圖所示。

4.1.6 在路徑上刪除錨點

要刪除多余的錨點，而且不使路徑斷開，可以使用鋼筆工具組中的“刪除錨點工具”。右鍵單擊鋼筆工具組，在工具組列表中單擊“刪除錨點工具”按鈕 （快捷鍵：—）

“刪除錨點工具”按鈕

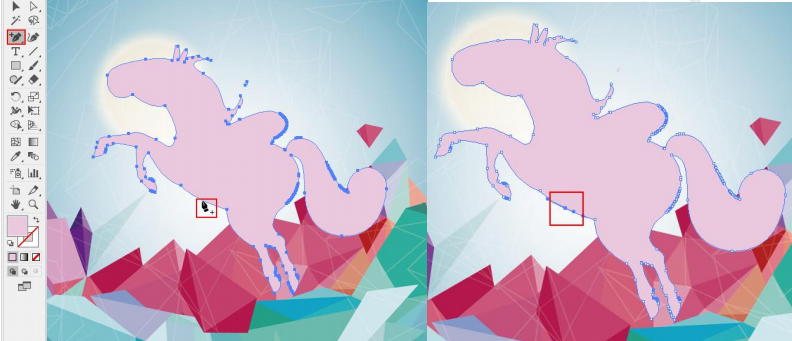

將光標放在錨點上光標變?yōu)榧^后單擊鼠標左鍵即可刪除錨點?；蛘咴谑褂谩颁摴P工具的狀態下直接將光標移動到錨點上，光標變?yōu)榧^單擊也可以刪除錨點。

光標變?yōu)閞如圖箭頭

4.1.7 轉換錨點類型

“錨點工具”可以將錨點在尖角錨點與平滑錨點之間轉換。右鍵單擊鋼筆工具組，在工具組列表中單擊“錨點工具” （快捷鍵：Shift+C ）。

“錨點工具”

在尖角的錨點上按住鼠標左鍵并拖動，即可將其轉變?yōu)槠交腻^點。單擊平滑曲線錨點可以將其直接轉換為尖角的點。

4.2 曲率工具

單擊工具箱中的“曲率工具”

“曲率工具”

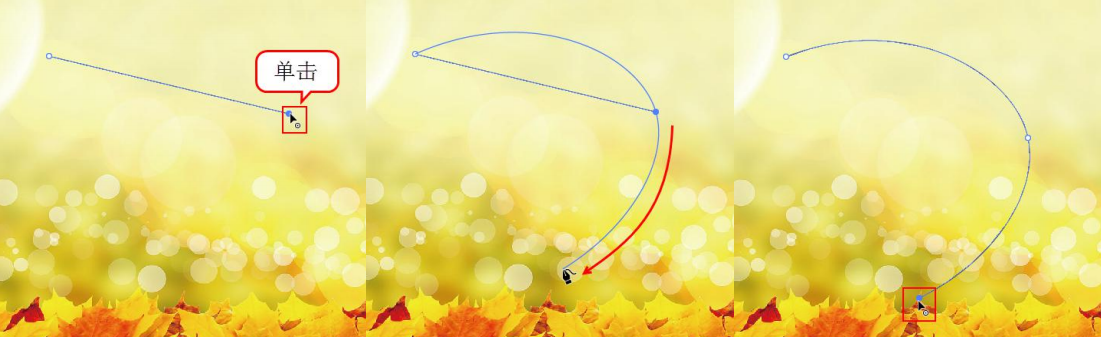

接著在畫面中的單擊。接著移動到下一個位置單擊。如圖所示。接著移動光標位置（此時無需按住鼠標左鍵），此時畫面中出現的并不是直線路徑，而會顯示一段曲線。如圖所示。在曲線形態調整完成后，單擊即可完成這段曲線的繪制，如圖所示。

4.3 畫筆工具

單擊工具箱中的“畫筆工具”

“畫筆工具”

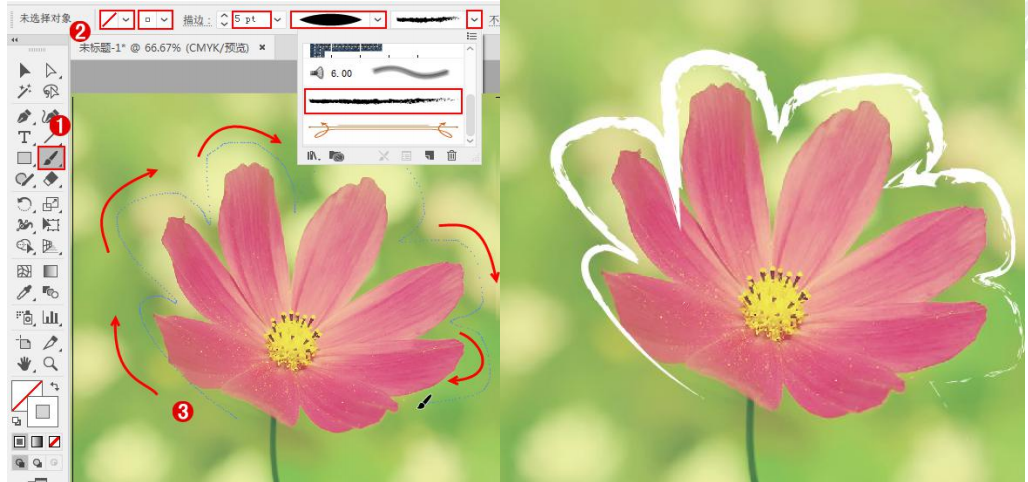

控制欄中對填充、描邊、描邊寬度、變量寬度配置文件和畫筆定義進行定義（具體設置方法在第三章）。設置完成后在畫面中按住鼠標左鍵拖拽，如圖所示。釋放鼠標后即可繪制一個帶有設定樣式的路徑，如圖所示。

在使用“畫筆工具”時通常配合“畫筆”面板一同使用。執行“窗口>畫筆”命令打開“畫筆”面板（快捷鍵：F5）。如圖所示。在“畫筆”面板中可以選擇畫筆筆尖的形狀，存放最近使用過的筆尖，以及進行打開畫筆庫、移去畫筆、刪除畫筆、新建畫筆等操作。當然畫筆面板中的筆尖形狀不僅可以應用于畫筆繪制的路徑，其他矢量圖形都可以使用。

【我是憬顏小姐姐~想知道更多有關平面設計的知識、免費教學 教程 免費學習平面設計等等~

請私信我“平面設計”~私信我有免費的教學視頻軟件安裝包和免費的練習素材哦~愛你們啾咪~

4.4 斑點畫筆工具

單擊工具箱中的“斑點畫筆工具” 按鈕（快捷鍵：Shift +B）

“斑點畫筆工具” 按鈕

在控制欄中設合適的“描邊”、“描粗細”，可以選擇一個毛刷畫筆或鋼筆畫筆，然后在畫面中按住鼠標左鍵拖拽進行繪制，如圖所示。使用“斑點畫筆”工具繪制路徑時，新路徑將與所接觸到的路徑合并。如果新路徑在同一組或同一圖層中遇到多個匹配的路徑，則所有交叉路徑都會合并在一起。如圖所示。

4.5 鉛筆工具組

4.5.1 使用 Shaper 工具

“Shaper 工具” 的繪圖方法和常規的繪圖工具有所不同

“Shaper 工具”

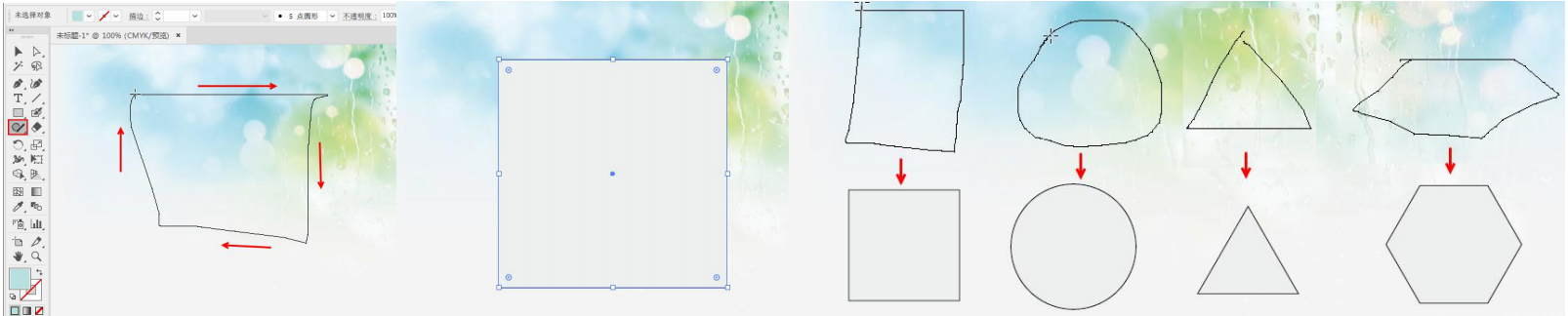

使用該工具可以粗略的繪制出幾何形狀的基本輪廓，然后軟件會根據這個輪廓自動生成精準的幾何形狀。選擇工具箱中的“Shaper 工具” （快捷鍵：Shift+N），然后按住鼠標左鍵拖拽繪制一個矩形，在使用鼠標繪制的時候這個矩形肯定是不夠標準的。如圖所示。但是松開鼠標后，軟件會自動計算得到標準的矩形。如圖所示。需要注意的是使用該工具只能繪制幾種簡單的幾何圖形，如圖所示。

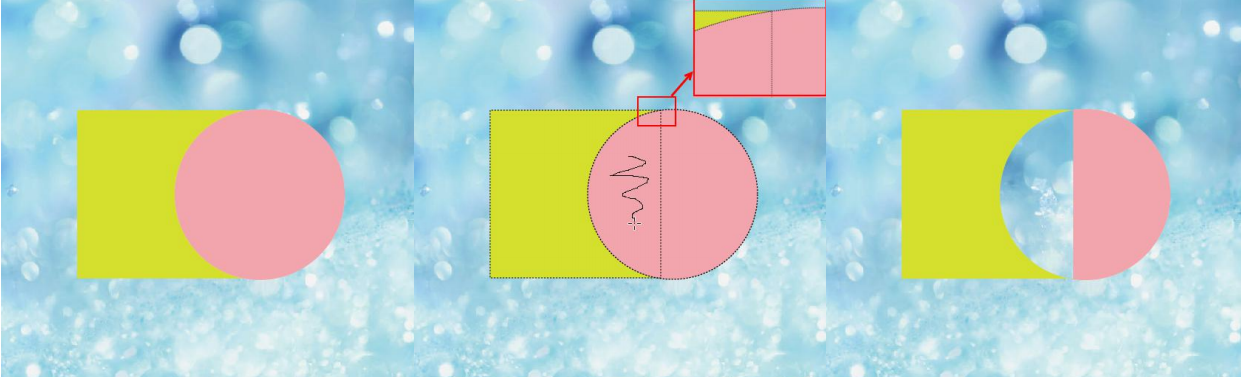

首先繪制兩個圖形并將圖形重疊擺放，此時無需選中圖形。如圖所示。接著選擇“Shaper 工具”，將光標移動至圖形上方會顯示虛線，每個虛線形成一個區域，接著在某一個區域處按住鼠標左鍵拖拽，如圖所示。松開鼠標左鍵該區域被刪除掉了。如圖所示。

4.5.2 使用鉛筆工具

單擊工具箱中的“鉛筆工具” 按鈕（快捷鍵：N）

“鉛筆工具”

將鼠標移動到畫面中，此時鼠標指針變?yōu)槿鐖D所示形狀。

鼠標指針

此時在畫面中按住鼠標左鍵并拖拽鼠標即可自由繪制路徑。如同所示。如果要繪制閉合路徑，路徑繪制接近尾聲的時候，將光標定位到接近起點處的位置，光標變?yōu)槿鐖D所示形狀

光標變?yōu)?/p>

單擊即可形成閉合圖形。（在繪制過程中按住 Shift鍵繪制可繪制水平、垂直、斜 45°角的線）如圖所示。

默認情況下，“鉛筆工具選項”中會自動啟用“編輯所選路徑”選項，此時使用鉛筆工具可以直接更改路徑形狀。將“鉛筆工具”定位在要重新繪制的路徑上。當鼠標指針由如圖變?yōu)槿鐖D形狀時，即表示光標與路徑非常接近。按住鼠標左鍵并拖動鼠標進行繪制即可改變路徑的形狀。

4.5.3 使用平滑工具

使用“平滑工具”

“平滑工具”

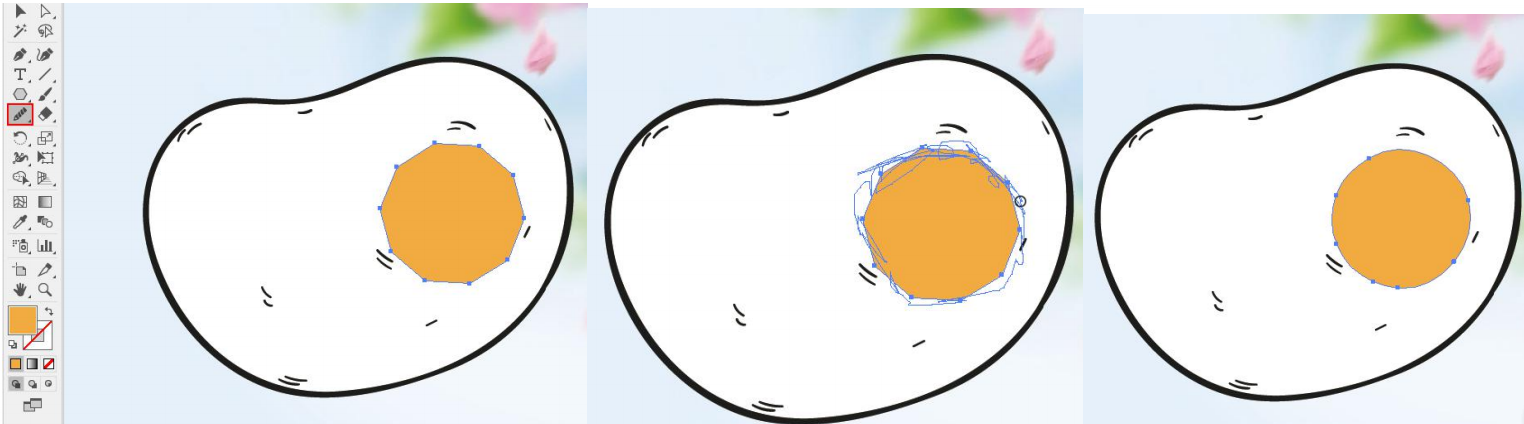

可以快速的平滑所選路徑，并且盡可能地保持路徑原來的形狀。選擇需要平滑的圖形，右鍵單擊鉛筆工具組，在其中選擇“平滑工具”，如圖所示。接著在路徑邊緣處按住鼠標左鍵反復涂抹，隨著涂抹，被涂抹的區域逐漸變得平滑，如圖所示。松開鼠標完成平滑操作，效果如圖所示。

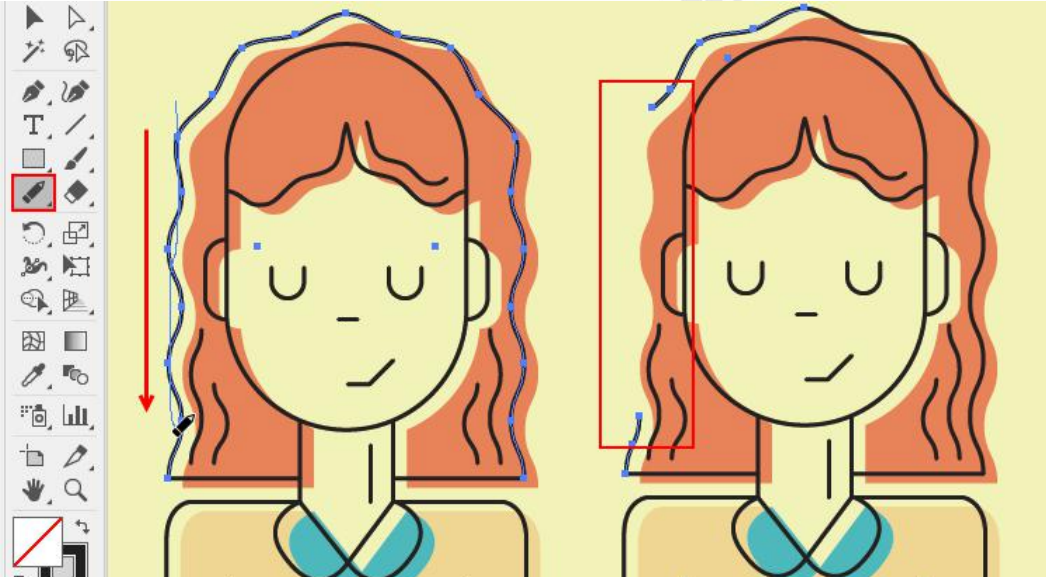

4.5.4 使用路徑橡皮擦

“路徑橡皮擦”可以擦除路徑上的部分區域，使路徑斷開。選中要修改的對象，單擊工具箱中的“路徑橡皮擦工具” 按鈕

“路徑橡皮擦工具”

沿著要擦除的路徑線段拖動鼠標，即可擦除部分路徑。被擦除過的閉合路徑會變?yōu)殚_放路徑，如圖和圖所示。需要注意的是，“路徑橡皮擦”不能用于“文本對象”或者“網格對象”的擦除。

4.5.5 連接工具

“鏈接工具” 能夠?qū)蓷l開放的路徑進行鏈接。

“鏈接工具”

右鍵單擊鉛筆工具組，在其中選擇“鏈接工具” ，在兩個開放路徑上按住鼠標左鍵拖拽，松開鼠標左鍵即可連接兩段路徑。

4.6 橡皮擦工具組

4.6.1 使用橡皮擦工具

雙擊工具箱中的“橡皮擦工具” 按鈕

“橡皮擦工具”

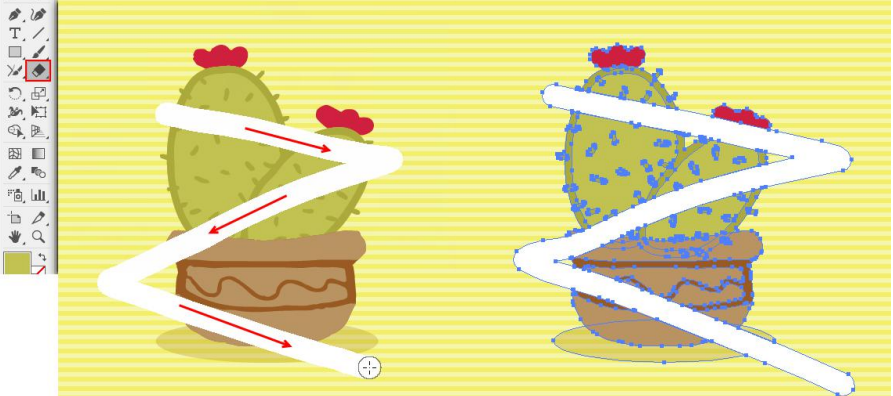

在彈出的“橡皮擦工具選項”窗口中對筆尖的大小、圓度、角度進行設置。如圖所示。設置完成后，在未選中任何對象時在要擦除的圖形位置上拖動鼠標，即可擦除光標移動范圍以內的所有路徑。擦除后自動在路徑的末尾生成了一個新的節點，并且路徑處于被選中的狀態。如圖所示。如果畫面中部分處于被選中的狀態，那么使用“橡皮擦工具”只能夠擦除光標移動范圍以內的被選中對象中的部分。

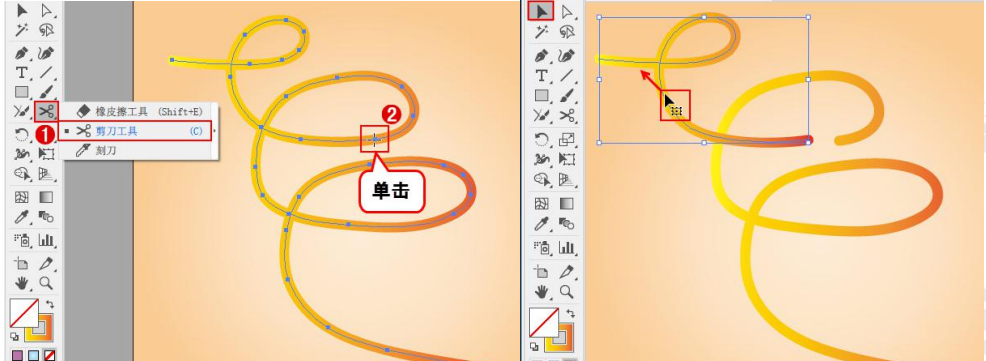

4.6.2 使用剪刀工具

選擇一段路徑，右鍵單擊“橡皮擦工具組”按鈕

“橡皮擦工具組”

在工具組列表中單擊“剪刀工具” 按鈕，在要進行剪切的位置上單擊，如圖所示?？梢詫⒁粭l路徑拆分成兩條路徑。如圖所示。

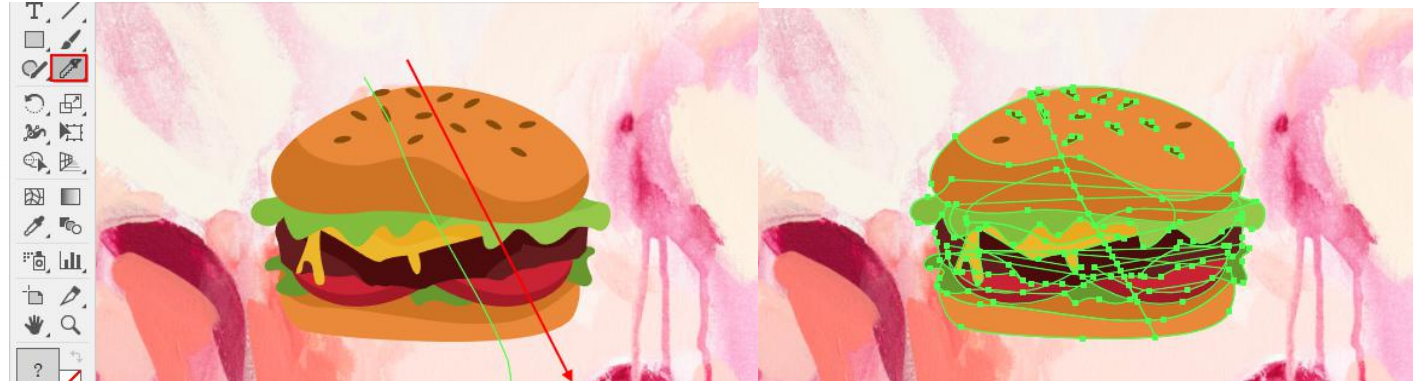

4.6.3 使用刻刀工具

“刻刀工具” ，可以將一個對象以任意的分割線劃分為各個構成部分的表面，其分割的方式可以非常隨意，以光標移動的位置進行切割。

“刻刀工具”

右鍵單擊“橡皮擦工具組”按鈕，在彈出的工具列表中單擊選擇“刻刀工具”。如果此時畫面中沒有選擇任何對象時，直接使用“刻刀工具”在對象上進行拖動即可將光標移動范圍以內的所有對象進行分割，如圖所示。此時對象切分為兩個部分，如圖所示。如果有特定的對象需要切割，被選中的路徑被分割為兩個部分，與之重合的其他路徑不會被分割。

4.7 透視圖工具

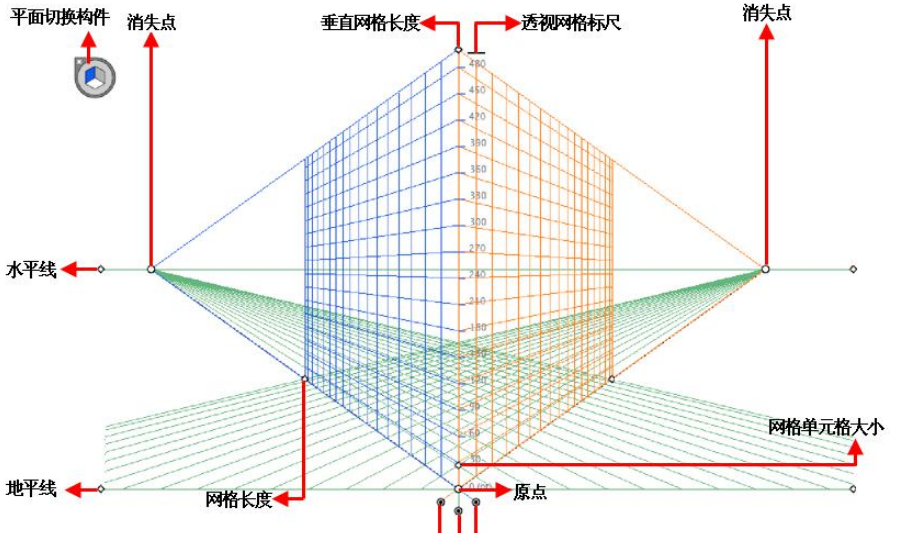

單擊工具箱中的“透視網格工具” 按鈕（快捷鍵：Shift+P）

透視網格工具”

可以在畫布中顯示出透視網格，在網格上可以看到各個平面的網格控制，調整控制點可以調整網格的形態，如圖所示。

在“平面切換構件”上單擊“左側網格平面”，然后單擊工具箱中的“矩形工具”按鈕，將光標移動到左側網格平面上，此時光標變?yōu)槿鐖D所示狀。

此時光標變?yōu)槿鐖D所示狀

接著按住鼠標左鍵拖拽，如圖所示。松開鼠標即可繪制出帶有透視效果的矩形，如圖所示。

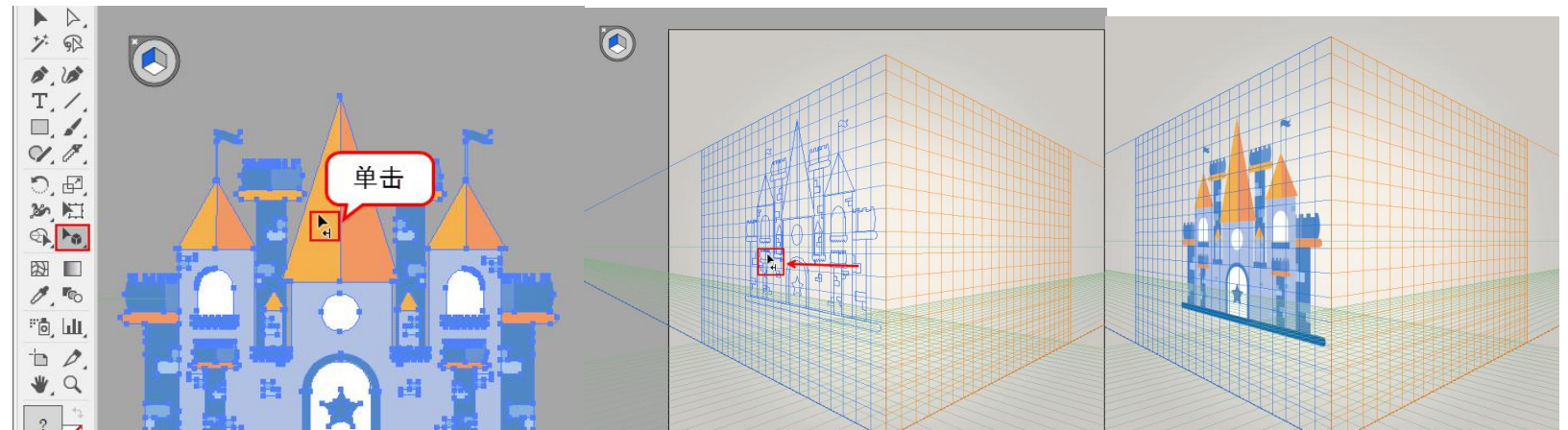

選擇工具箱中的“透視選區工具”

“透視選區工具”

然后在圖形上單擊進行選中。如圖所示。按住鼠標左鍵將其向網格中進行拖拽，如圖所示。釋放鼠標后，圖形效果如圖所示。

執行“對象>透視>通過透視釋放”命令，所選對象將從相關的透視平面中釋放，透視效果將被去除，并可作為正常圖稿使用。

4.8 形狀生成器工具

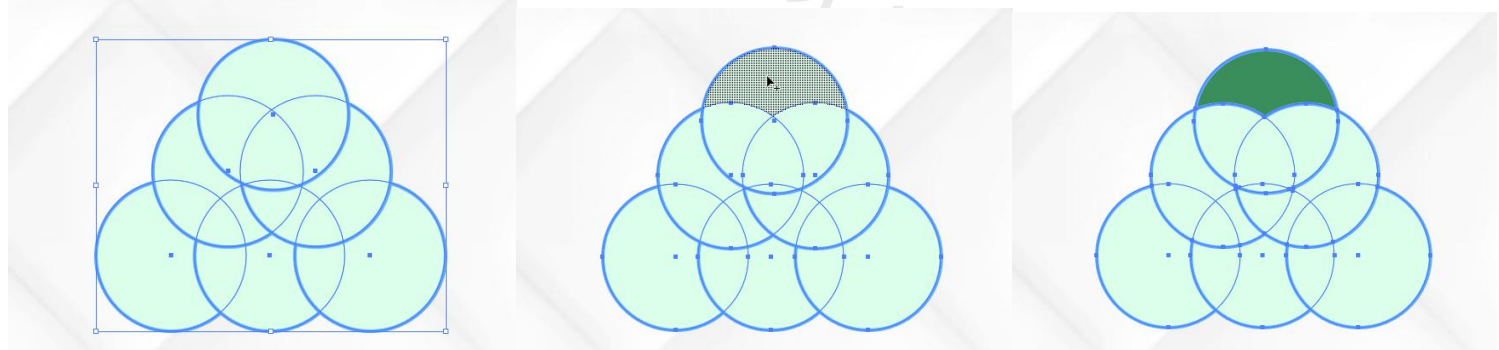

“形狀生成器工具”可以在多個重疊的圖形之間快速得到新的圖形。首先使用“選擇工具”選中多個重疊的圖形，如圖所示。然后單擊工具箱中的“形狀生成器工具” 按鈕

形狀生成器工具” 按鈕

默認情況下，該工具處于合并模式。將光標移動到圖形上，光標顯示為

如圖所示。單擊即可得到這部分圖形。如圖所示。 為正常圖稿使用。

也可以在圖形上按住鼠標左鍵并拖動，可以合并不同的路徑，以得到新的圖形。按住“Alt”鍵切換為抹除模式，在抹除模式下可以在所選形狀中刪除部分內容。
